18
4 Installazione unità interne
Cablaggio elettrico
Il cavo di collegamento mette in comunicazione
le unità interna ed esterna. È necessario
scegliere un cavo di dimensione corretta prima
di prepararlo per il collegamento.
Utilizzare cavi di tipologia H05VV-F (FRO-FROR)
con la seguente sezione minima.
Fare riferimento alle specifiche tecniche di
prodotto per selezionare in maniera
appropriata la dimensione dei cavi da
impiegare per il collegamento delle unità e la
tipologia degli interruttori di protezione da
applicare alle linee di alimentazione.

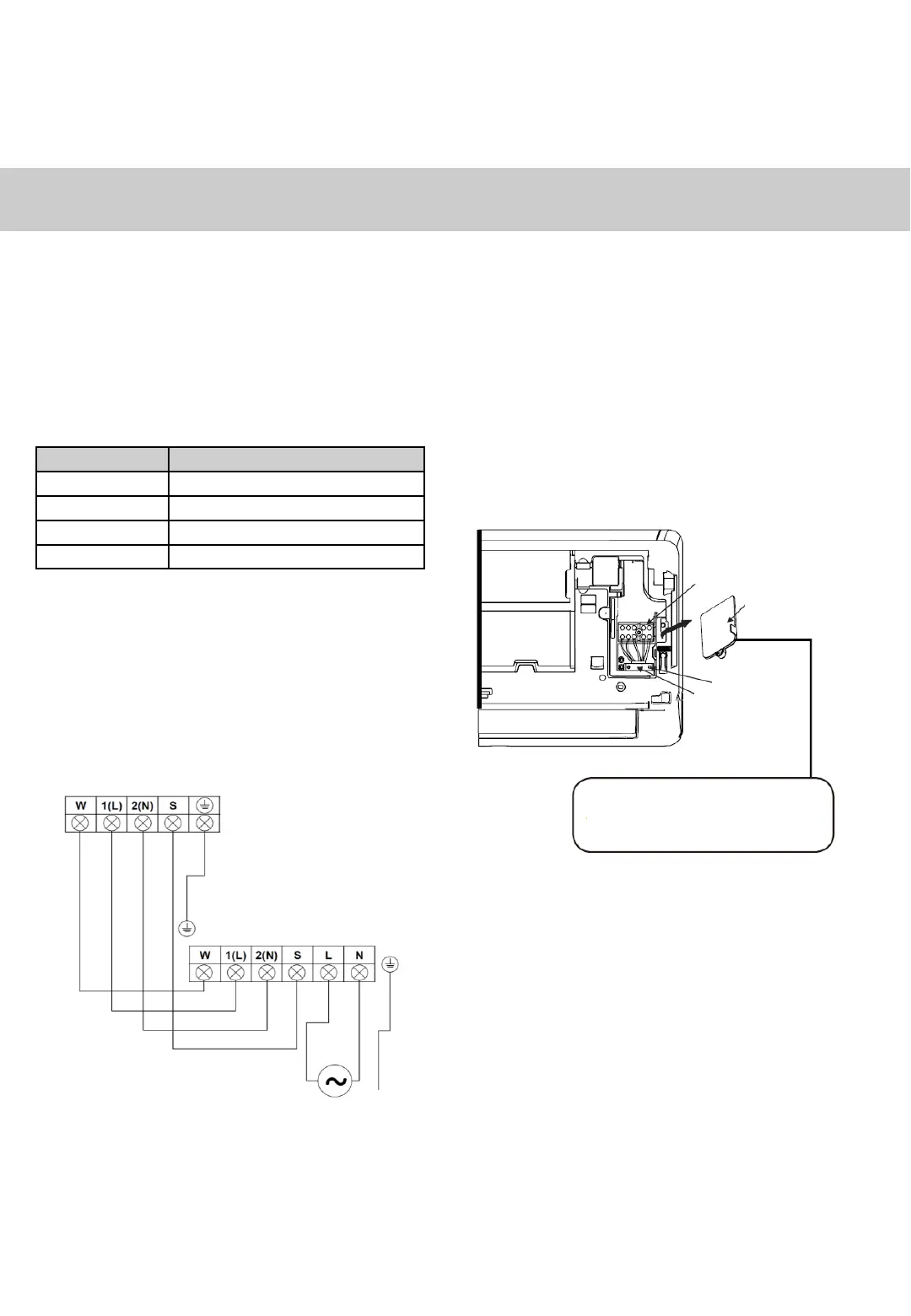

Schema di cablaggio
(Unità Esterna/Interna) Mono-Split
In caso di unità interna connessa a una unità
esterna Multi-Split fare riferimento al manuale
di installazione fornito a corredo dell’unità
esterna.
Le unità contengono fusibili di protezione per
le sovracorrenti e varistori contro le
sovratensioni.
Utilizzare capicorda a forchetta per il
collegamento dei conduttori alle morsettiere.
Schema di cablaggio elettrico
Lo schema dei collegamenti è riportato su
adesivi posti sulle unità interna ed esterna.
Corrente (A) Sezione conduttori (mm
2
)
<16 1,5
16<X<25 2,5
25<X<32 4,0
>32 6.0
Lo schema elettrico è
riportato su di un adesivo
sull’unità
Morsettiera Unità Interna
Morsettiera Unità Esterna
Alimentazione Elettrica
NOTE COLLEGAMENTI ELETTRICI
• Non realizzare collegamenti differenti da
quelli indicati nello schema a lato
• Rispettare la polarità dei collegamenti tra
unità interna ed esterna
L’errato collegamento dei conduttori di
connessione può provocare malfunzionamento
dei prodotti, visualizzazione di codici guasto
(E1) o altri danni, anche gravi.
Morsettiera Unità Interna
Coperchio Quadro Elettrico
Passacavi
Viti
