19
4 Installazione unità interne
Bendaggio dei cavi e tubi
Prima di inserire le tubazioni, il tubo di scarico
e il cavo di collegamento attraverso il foro nella
parete, è necessario avvolgerli assieme per
risparmiare spazio, proteggerli e isolarli.
Avvolgere il tubo di scarico, le tubazioni del
refrigerante e il cavo di segnale come illustrato
nella Figura
Posizionare il tubo di scarico nella parte
inferiore.
Assicurarsi che il tubo di scarico sia posizionato
nella parte inferiore. Posizionare il tubo di
scarico nella parte superiore può causare lo
fuoriuscite di liquido dalla vaschetta di scarico
e causare incendi o perdite d’acqua.
Non far scorrere il cavo di collegamento in
prossimità di altri cavi di potenza.
Fissare il tubo di scarico alla parte inferiore dei
tubi del refrigerante con del nastro isolante.
Avvolgere assieme strettamente il cavo di
segnale, i tubi del refrigerante e il tubo di
scarico con del nastro isolante. Controllare
nuovamente che tutti i componenti siano
avvolti come indicato in Figura.
Effettuare il bendaggio delle tubazioni solo
dopo che sono state eseguite le operazioni di
verifica sulla tenuta dei raccordi.
Posizionare le tubazioni del refrigerante, il tubo
di scarico e il cavo di collegamento
opportunamente avvolti nel reto dell’unità.
Agganciare la parte superiore dell’unità interna
alla parte superiore della piastra di
installazione.
Controllare che l’unità sia saldamente
agganciata alla piastra di installazione
applicando una leggera pressione sul lato
destro e sinistro dell’unità. L’unità non deve
oscillare né scivolare.
Premere con una pressione uniforme facendo
leva sulla metà inferiore dell’unità. Continuare
a premere finché l’unità si fissa ai ganci della
parte inferiore della piastra di montaggio.
Controllare nuovamente che l’unità sia fissata
saldamente applicando una leggera pressione
al lato destro e sinistro dell’unità.

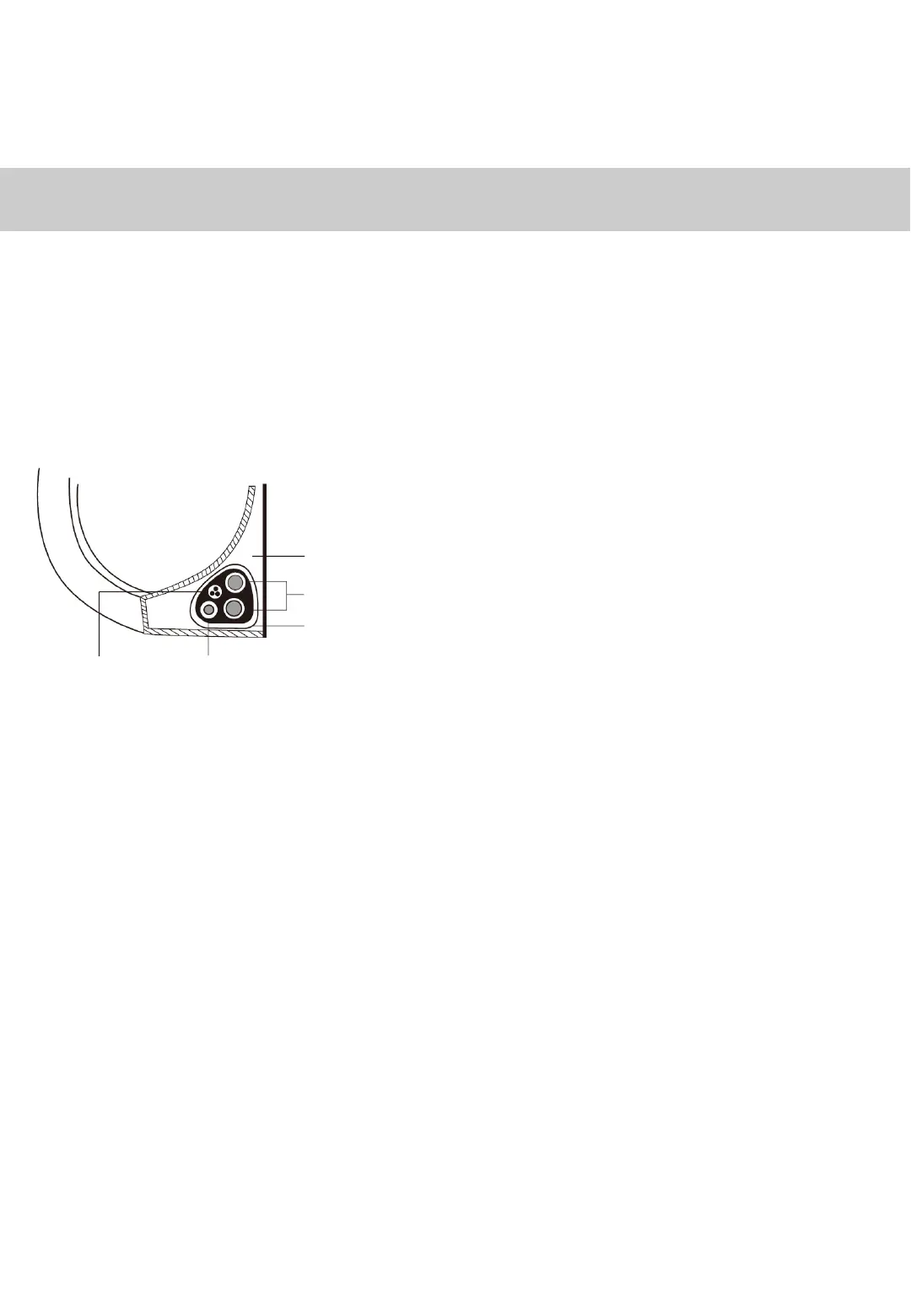

Spazio retro unità
Tubazioni refrigerante
Nastro isolante
Tubo scarico
Cavo collegamento
