Akai GX-215D

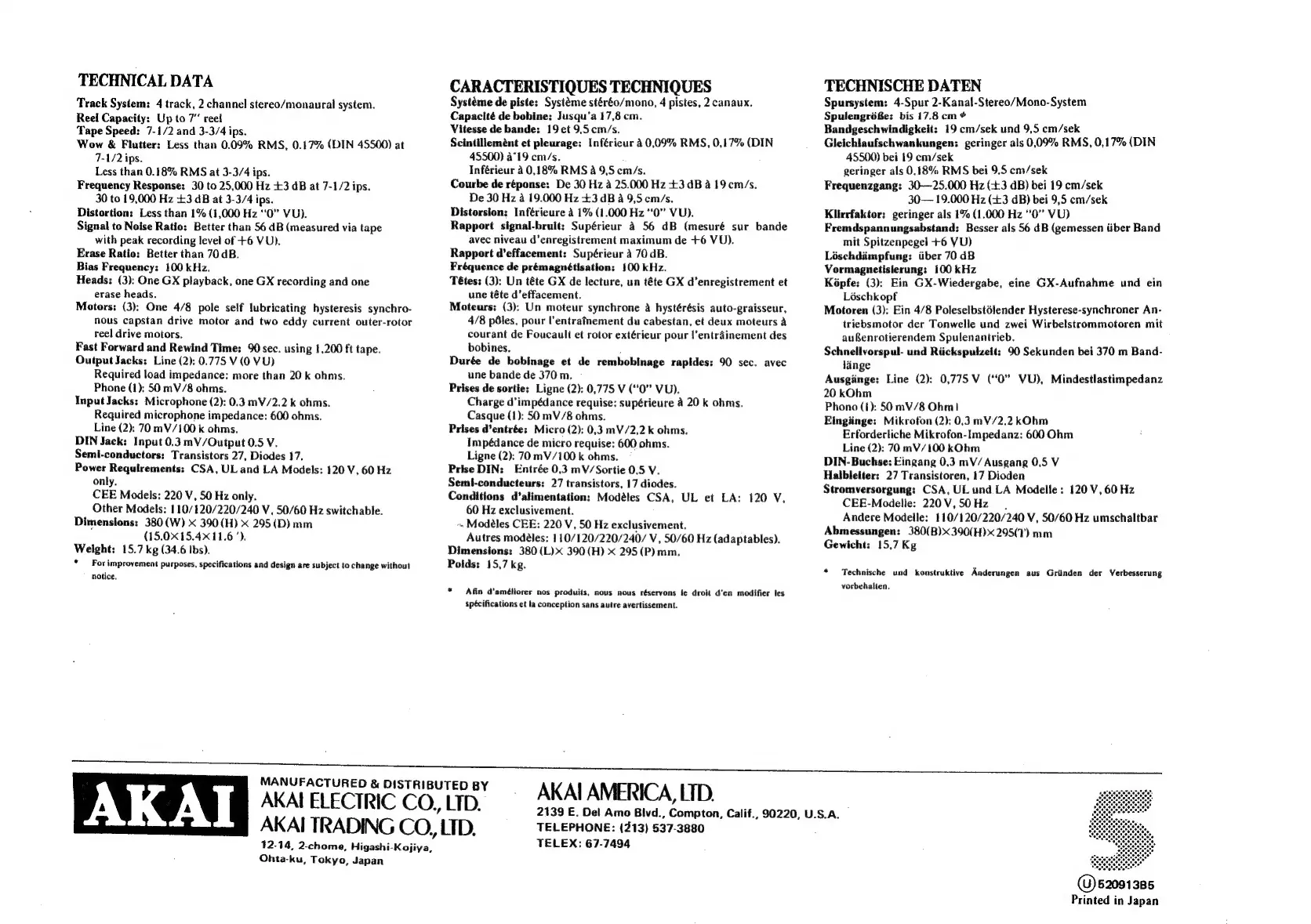

TECHNICAL DATA
Track System: 4 track, 2 channel stereo/monaural system.
Reel Capacity: Up to 7” reel
Tape Speed: 7-1/2 and 3-3/4 ips.
Wow & Flatter: Less than 0.09% RMS, 0.17% (DIN 45500) at
7-1/2 ips.
Less than 0.18% RMS at 3-3/4 ips.
Frequency Response: 30 to 25,000 Hz +3 dB at 7-1/2 ips.
30 to 19,000 Hz +3 dB at 3-3/4 ips.
Distortion: Less than 1% (1,000 Hz “0” VU).
Signal to Noise Ratio: Better than 56 dB (measured via tape
with peak recording level of +6 VU).
Erase Ratio: Better than 70 dB.
Bias Frequency: 100 kHz.
Heads: (3): One GX playback, one GX recording and one
erase heads.
Motors: (3): One 4/8 pole self lubricating hysteresis synchro-
nous capstan drive motor and two eddy current outer-rotor
reel drive motors.
Fast Forward and Rewind Time: 90 sec. using 1,200 ft tape.
Output Jacks: Line (2): 0.775 V (0 VU)
Required load impedance: more than 20 k ohms.
Phone (1); 50 mV/8 ohms.
Input Jacks: Microphone (2): 0.3 mV/2.2 k ohms.
Required microphone impedance: 600 ohms.
Line (2); 70 mV/100 k ohms.
DIN Jack: Input 0.3 mV/Output 0.5 V.
Semi-conductors: Transistors 27, Diodes 17.
Power
Requirements:
CSA,
UL
and
LA
Models:
120
V,
60
Hz
only.
CEE Models; 220 V, 50 Hz only.
Other Models: 110/120/220/240 V, 50/60 Hz switchable.
Dimensions: 380(W) x 390(H) x 295(D) mm
(15.0% 15.4 11.6’).
Welght: 15.7 kg (34.6 Ibs).
* For improvement purposes, specifications and design are subject to change without
notice.
CARACTERISTIQUES TECHNIQUES
Systéme de piste: Systéme stéréo/mono, 4 pistes, 2 canaux.
Capacité de bobine: Jusqu’a 17,8 cm.
Vitesse de bande: 19 et 9,5 cm/s,
Scintillemént et pleurage: Inférieur 4 0,09% RMS, 0,17% (DIN
48500) 4°19 cm/s.
Inférieur 4 0,18% RMS a 9,5 cm/s.
Courbe de réponse: De 30 Hz a 25.000 Hz +3 dB a 19cm/s.
De 30 Hz a 19.000 Hz +3 dB a 9,5cm/s,
Distorsion: Inférieure 4 1% (1.000 Hz “0” VU).
Rapport signal-bruit: Supérieur 4 56 dB (mesuré sur bande
avec niveau d’enregistrement maximum de +6 VU).
Rapport d’effacement: Supérieur 4 70 dB.
Fréquence de prémagnétisation: 100 kHz.
Tétes: (3): Un téte GX de lecture, un téte GX d’enregistrement et
une téte d’effacement.
Moteurs: (3): Un moteur synchrone a hystérésis auto-graisseur,
4/8 p6les, pour l’entratnement du cabestan, et deux moteurs a
courant de Foucault et rotor extérieur pour l'entrainement des
bobines. :
Durée de bobinage et de rembobinage rapides: 90 sec. avec
une bande de 370 m.
Prises de sortie: Ligne (2): 0,775 V (“‘0” VU).
Charge d’impédance requise: supérieure 4 20 k ohms.
Casque (1): 50 mV/8 ohms.
Prises d’entrée: Micro (2): 0,3 mV/2,2 k ohms.
Impédance de micro requise: 600 ohms.
Ligne (2): 70 mV/100 k ohms.
Prise DIN: Entrée 0,3 mV/Sortie 0.5 V.
Semi-conducteurs: 27 transistors, 17 diodes.
Conditions d’alimentation: Modéles CSA, UL et LA: 120 V,
60 Hz exclusivement.
- Modéles CEE: 220 V, 50 Hz exclusivement.
Autres modeéles: 110/120/220/240/ V, 50/60 Hz (adaptables).
Dimensions: 380 (L)X 390 (H) xX 295 (P) mm.
Poids: 15,7 kg.
* Afin d’améliorer nos produits, nous nous réservons te droit d’en modifier les
spécifications et la conception sans autre avertissement.
TECHNISCHE DATEN
Spursystem: 4-Spur 2-Kanal-Stereo/Mono-System
Spulengré8e: bis 17.8 cm ¢
Bandgeschwindigkeit: 19 cm/sek und 9,5 cm/sek
Gleichlaufschwankungen: geringer als 0,09% RMS, 0,17% (DIN
45500) bei 19 cm/sek
geringer als 0.18% RMS bei 9.5 cm/sek
Frequenzgang: 30—25.000 Hz (+3 dB) bei 19 cm/sek
30— 19.000 Hz (£3 dB) bei 9,5 cm/sek
Klirrfaktor: geringer als 1% (1.000 Hz “0” VU)
Fremdspannungsabstand: Besser als 56 dB (gemessen iiber Band
mit Spitzenpegel +6 VU)
Léschdimpfung: iiber 70 dB
Vormagnetisierung: 100 kHz
KGpfe: (3); Ein GX-Wiedergabe, eine GX-Aufnahme und ein
Léschkopf
Motoren (3): Ein 4/8 Poleselbstélender Hysterese-synchroner An-
triebsmotor der Tonwelle und zwei Wirbelstrommotoren mit
auenrotierendem Spulenantrieb.
Schnellvorspul- und Riickspulzeit: 90 Sekunden bei 370 m Band-
lange
Ausginge: Line (2): 0,775 V (‘‘0” VU), Mindestlastimpedanz
20 kOhm
Phono (1): 50 mV/8 Ohm!
Elngiinge: Mikrofon (2): 0.3 mV/2,2 kOhm
Erforderliche Mikrofon-Impedanz: 600 Ohm
Line (2): 70 mV/100 KOhm
DIN-Buchse: Eingang 0.3 mV/Ausgang 0,5 V
Halbleiter: 27 Transistoren, 17 Dioden
Stromversorgung: CSA, UL und LA Modelle: 120 V, 60 Hz
CEE-Modelle: 220V,50Hz
Andere Modelle: 110/120/220/240 V, 50/60 Hz umschaltbar
Abmessungen: 380(B)<390(H)X 295(1) mm
Gewicht: 15,7 Kg
* Technische und konstruktive Anderungen aus Griinden der Verbesserung
vorbehalten.
