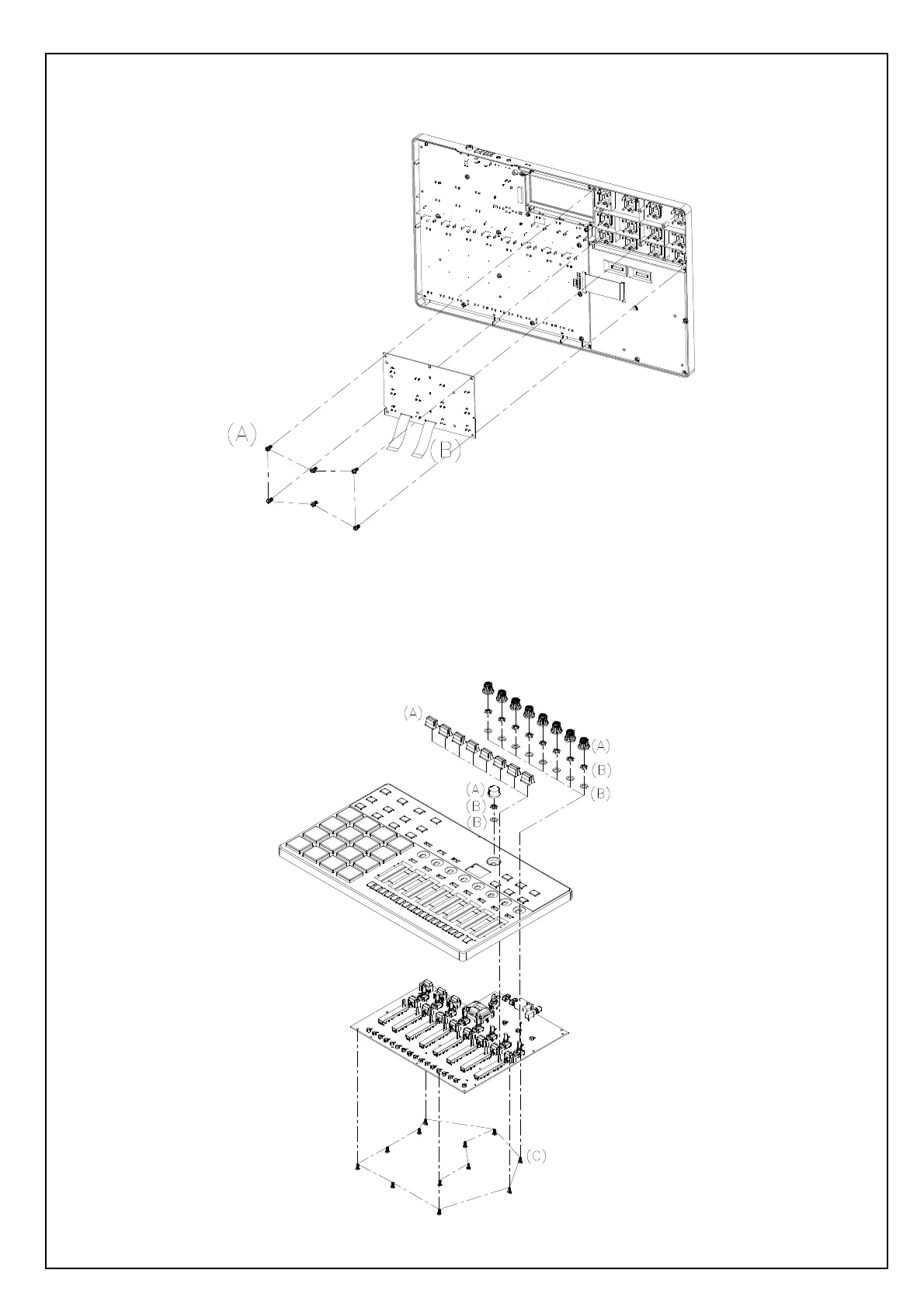

3.DISASSEMBLE THE CONTROL PCB ASS’Y .(Fig.3)
(A) REMOVE 6 SCREWS FROM THE CONTROL PCB ASS’Y.
(B) REMOVE 2 CABLES.
(Fig.3)
4.DISASSEMBLE THE MAIN PCB ASS’Y .(Fig.4)
(A) REMOVE 9 KNOBS, 8 FADERS.
(B) REMOVE 9 NUTS AND 9 WASHERS.
(C) REMOVE 12 SCREWS FROM THE MAIN PCB ASS’Y.
(Fig.4)
