6 Presilha para fixar o emissor no
bolso duma camisa ou dum paletó.
A cor da presilha indica a freqüência
portadora do emissor:
Freqüência Cor
US54: 710.400 MHz
vermelho-marrom
US58: 734.600 MHz purpúreo
KR3: 745.650 MHz verde-menta
KR4: 750.900 MHz
cinzento escuro
EU62: 802.525 MHz bordeaux
EU63: 812.800 MHz amarelo
SP1: 848.750 MHz azul celeste
SP2: 851.750 MHz verde-amarelo
UK69A: 854.900 MHz violeta
UK69B: 858.200 MHz verde
ISM1: 863.100 MHz amarelo escuro
ISM2: 864.375 MHz cinzento
7 Microfone
8 Tampa do compartimento de
cabos: no compartimento de cabos
embaixo da tampa encontra-se o
cabo do microfone de ca. 20 cm de
comprimento.
3 Acionamento
3.1 Colocar/trocar a pilha e
testá-la
Veja fig. 2:
1. Empurre o gancho de engate na
tampa do compartimento de pilha (1)
para baixo.
2. Retire a tampa do compartimento de
pilha (1) do emissor vindo do lado de
baixo.
3. Se houver uma pilha gasta ou defei-
tuosa no compartimento de pilha,
retire-a.
4. Coloque a pilha nova ou a pilha forne-
44
Importante: o cubinho de borracha
esponjosa no interior da tampa do
compartimento de pilha (1) fixa a
pilha na sua posição. Não retire o
cubinho de borracha esponjosa por-
que senão a pilha não está fixada
corretamente no compartimento.

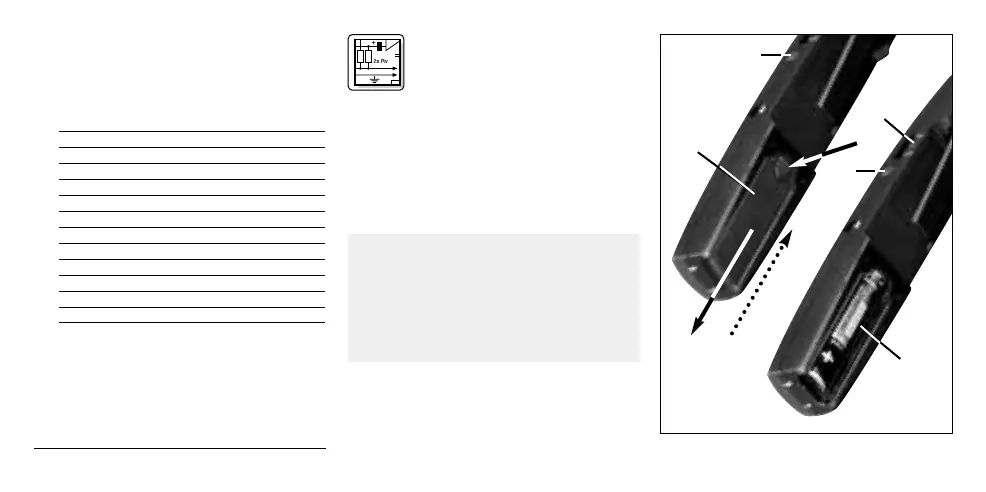

Fig. 2: Colocar a pilha
