In einem Fach am oberen Ende des
Senders ist das Mikrofon untergebracht.
Das Mikrofon ist mit einer Befestigungs-
klammer ausgestattet und über ein ca.
20 cm langes Kabel mit dem Sender
verbunden. Sie können das Mikrofon
daher vom Sender abnehmen und an
der Kleidung anklemmen.
Der Clip an der Rückseite des Senders
ermöglicht Ihnen, den Sender z.B. an der
Hemdtasche zu fixieren. Die Farbe des
Clips entspricht der Trägerfrequenz des
Senders. Sie können den Clip aber auch
gegen den mitgelieferten schwarzen
Ersatzclip austauschen.
Mittels der mitgelieferten Kordel können
Sie sich den Sender auch umhängen.
2.5 Bedienelemente (siehe Abb. 1)
1 ON/MUTE/OFF: Dieser Schiebe-
schalter hat drei Stellungen:
ON: Die Spannungsversorgung für
den Sender ist eingeschaltet.
M: Das vom Mikrofon kommende
Audiosignal ist stummgeschaltet,
Spannungsversorgung und HF-
Trägerfrequenz bleiben jedoch einge-
schaltet. Dadurch wird der
Empfänger trotz abgeschaltetem
Mikrofon nicht durch andere Sender
gestört.
OFF: Die Spannungsversorgung für
den Sender ist ausgeschaltet.
2 Kontroll-LED: Diese LED zeigt den
Ladezustand der Batterie an.
LED leuchtet beim Einschalten kurz
auf und erlischt wieder: Batterie in
Ordnung.
LED leuchtet konstant: Batterie in ca.
60 Minuten erschöpft.
3 Eingangspegelregler: Stellt die
Empfindlichkeit des Audioeingangs
ein.
4 Batteriefach für 1 Stk. 1,5 V-Batterie
Größe AAA (mitgeliefert).
5 Ladekontakte zum Aufladen eines
3

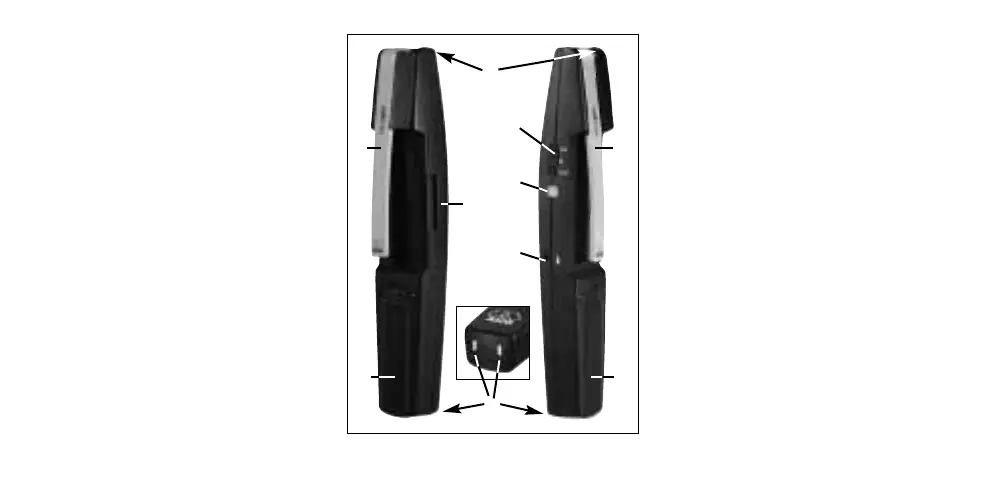

Abb. 1: Bedienelemente MP 40
