DE
14 443223_b
Produktbeschreibung
Sicherheitsgriff / Sicherheitsbügel einfach loslas-
sen. Motor und Mähwerk werden gestoppt.
Start-Taster (am Führungsholm)
Um den Motor mittels des Sicherheitsgriffs / Si-
cherheitsbügels einschalten zu können, muss zu-
vor der Start-Taster gedrückt werden.
Prallklappe
Die Prallklappe schützt z.B. vor Schnittgutparti-
keln und Steinen, die herausgeschleudert werden
können.

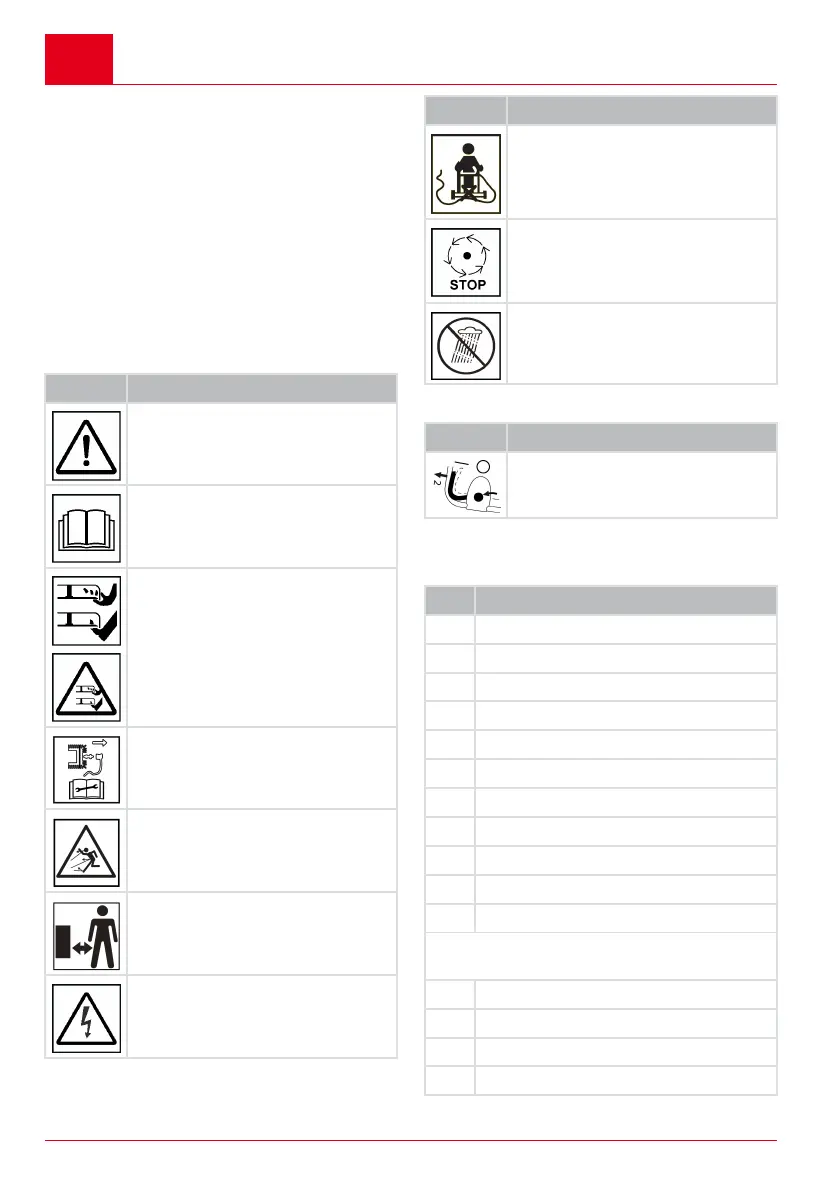

2.5 Symbole am Gerät
2.5.1 Sicherheitskennzeichen
Symbol Bedeutung
Besondere Vorsicht bei der Hand-
habung!
Vor der Inbetriebnahme die Be-
triebsanleitung lesen!
Verletzungsgefahr! Hände und Fü-
ße vom Mähwerk fernhalten!
Vor Wartungs- und Reparaturarbei-
ten Gerät ausschalten und Netzste-
cker vom Stromnetz trennen!
Gefahr durch herausschleudernde
Gegenstände!
Dritte aus dem Gefahrenbereich
fernhalten!
Stromschlaggefahr bei beschädig-
tem Netzkabel!
Symbol Bedeutung
Netzkabel vom Schneidwerk fern-
halten und nicht überfahren!
Schneidmesser läuft nach, nach-
dem das Gerät ausgeschaltet wur-
de. Schneidmesser erst berühren,
wenn alle Geräteteile stillstehen!
Gerät bei Regen nicht benutzen
oder im Freien lagern!
2.5.2 Bedienzeichen
Symbol Bedeutung
Vorgehen zum Starten des Motors
(siehe Kapitel 6.9 "Mähwerk starten
und stoppen (13, 14)*", Seite21)
2.6 Produktübersichten
2.6.1 Produktübersicht (01) – easy
Nr. Bauteil
1 Griff
2 Sicherheitsbügel
3 Start-Taster
4 Zentrale Schnitthöhenverstellung
5* Rasenwalze*
6 Schneidmesser
7 Tragegriff
8 Prallklappe
9 Füllstandsanzeige
10 Griff der Grasfangbox
11 Grasfangbox
Höhenverstellbarer Führungsholm, bestehend
aus:
12 Unterholm
13 Höhenverstellschraube
14 Oberholm
15* Netzstecker*
