Gaminio aprašymas
Paleisties mygtukas
Norint įjungti variklį apsaugine rankenėle / apsau-
gine apkaba, iš pradžių reikia paspausti paleisties
mygtuką.
Sklendė su atvartu
Sklendė su atvartu apsaugo, pvz., nuo pjauna-
mos medžiagos dalelių ir akmenų, kurie gali būti
išsviesti.

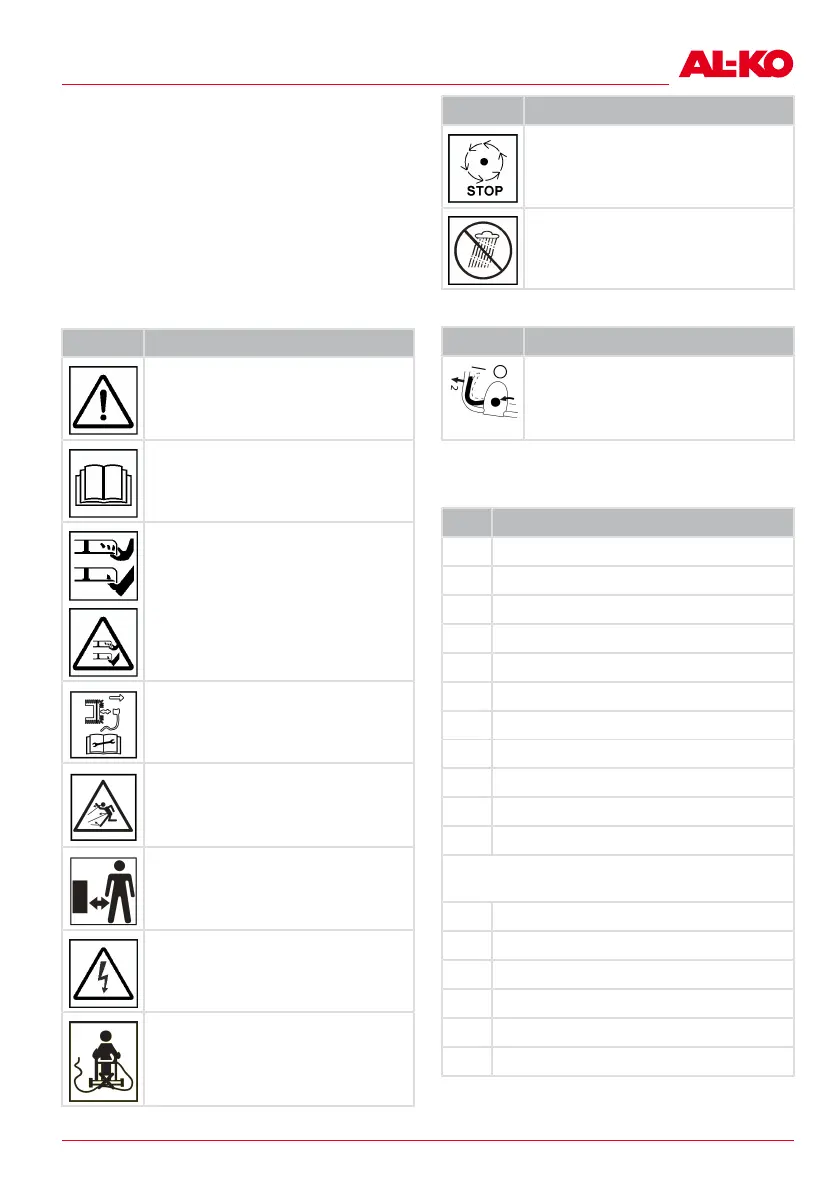

2.5 Ant įrenginio esantys simboliai
2.5.1 Saugos ženklas
Simbolis Reikšmė
Ypatingas atsargumas valdant!
Prieš eksploatacijos pradžią per-
skaitykite naudojimo instrukciją!
Pavojus susižaloti! Laikykite plašta-
kas ir pėdas toliau nuo pjovimo me-
chanizmo!
Prieš techninės priežiūros ir remon-
to darbus išjunkite įrenginį ir ištrau-
kite kištuką iš elektros tinklo!
Pavojus dėl išsviedžiamų daiktų!
Pašaliniams asmenims liepkite pa-
sišalinti iš pavojingos zonos!
Elektros smūgio pavojus esant pa-
žeistam tinklo kabeliui!
Elektros kabelį laikykite atokiau nuo
pjovimo mechanizmo ir jo neperva-
žiuokite!
Simbolis Reikšmė
Išjungus įrenginį, pjovimo peilis vei-
kia iš inercijos. Lieskite pjovimo peilį
tik sustojus visoms įrenginio dalims!
Nenaudokite įrenginio ir nelaikykite
jo lauke lyjant lietui!
2.5.2 Valdymo ženklas
Simbolis Reikšmė
Variklio paleidimo veiksmai (žr. Sky-
rius 6.9 "Pjovimo mechanizmo pa-
leidimas / sustabdymas (13, 14)*",
puslapis238)
2.6 Gaminių apžvalgos
2.6.1 Gaminio apžvalga (01) – „easy“
Nr. Konstrukcinė dalis
1 Rankena
2 Saugos rankenėlė
3 Paleisties mygtukas
4 Centrinis pjovimo aukščio reguliatorius
5* Vejos volas*
6 Pjovimo peilis
7 Nešimo rankena
8 Sklendė su atvartu
9 Pripildymo lygio indikatorius
10 Žolės surinkimo krepšio rankena
11 Žolės surinkimo krepšys
Reguliuojamo aukščio kreipiamoji rankena, ku-
rią sudaro:
12 Apatinė rankena
13 Aukščio reguliavimo varžtas
14 Viršutinė rankena
15* Tinklo kištukas*
16* Tinklo kabelis*
17* Kabelio įtempimo mažinimo įtaisas*
* priklausomai nuo modelio, žr. techninius duo-
menis.
