HU
170 443223_b
Termékleírás
Biztonsági fogantyú / Biztonsági kengyel
A készülék biztonsági fogantyúval / biztonsági
kengyellel rendelkezik. Vészhelyzetben egysze-
rűen engedje el a biztonsági fogantyút / biztonsá-
gi kengyelt. A motor és a vágóberendezés leáll.
Start gomb
Ahhoz, hogy a motort a biztonsági fogantyúval /
biztonsági kengyellel be lehessen kapcsolni, elő-
zőleg be kell nyomni a Start gombot.
Ütközőfedél
Az ütközőfedél véd pl. a levágott részektől és kö-
vektől, amelyek munka közben szétrepülhetnek.

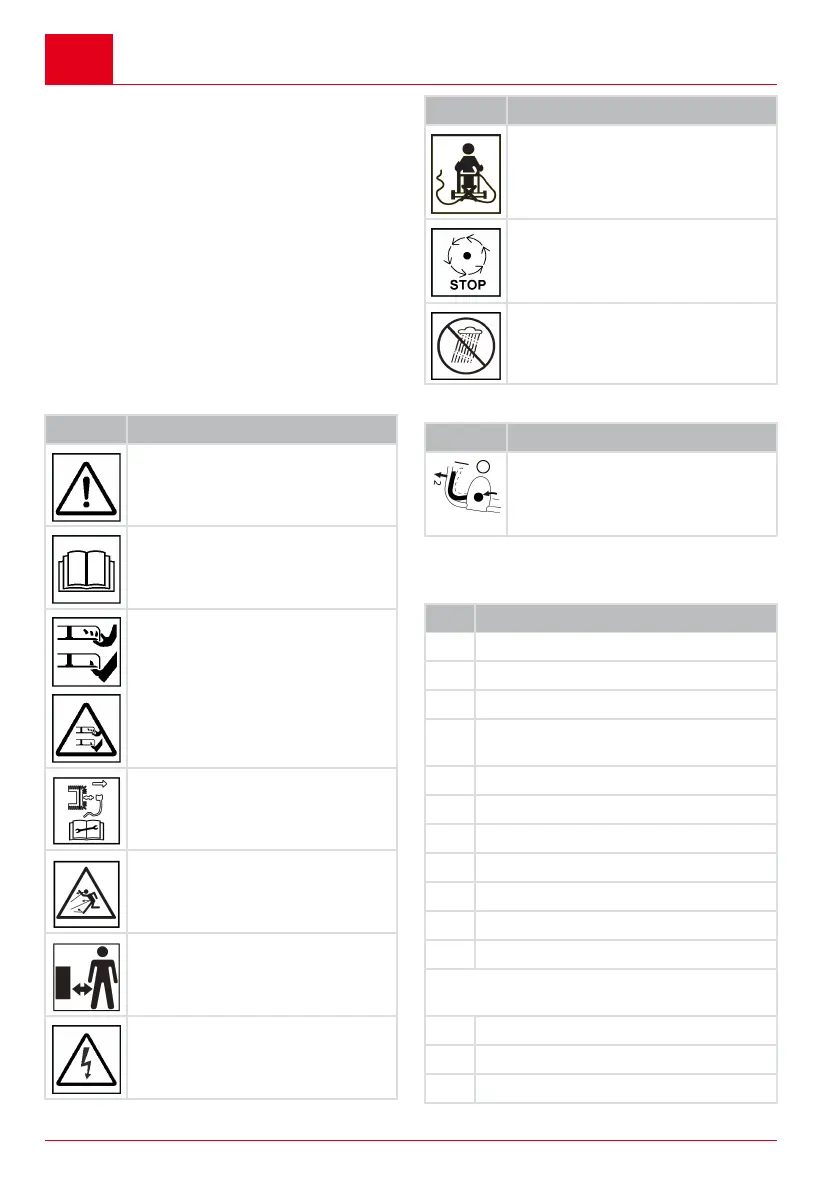

2.5 A készüléken szereplő szimbólumok
2.5.1 Biztonsági jelölések
Jelölés Jelentés
A kezelésnél legyen különösen óva-
tos!
Üzembevétel előtt olvassa el a
használati útmutatót!
Sérülésveszély! Kezeit ás lábait
tartsa távol a vágóberendezéstől!
Karbantartás és javítás előtt a ké-
szüléket kapcsolja ki és válassza le
az elektromos hálózatról!
Kirepülő tárgyak veszélye!
Más személyeket tartson távol a ve-
szélyzónától!
Sérült hálózati kábel esetén áramü-
tés veszélye áll fenn!
Jelölés Jelentés
A hálózati kábelt tartsa távol a vá-
góberendezéstől, és ne haladjon át
rajta!
A vágókés a készülék kikapcsolása
után még tovább forog. A vágókést
csak akkor érintse meg, ha a készü-
lék minden alkatrésze teljesen leállt!
A készüléket ne használja esőben
vagy ne tárolja a szabadban!
2.5.2 Kezelési jelölések
Jelölés Jelentés
A motor indításának menete (lásd
Fejezet 6.9 "A vágóberendezés in-
dítása és leállítása (13, 14)*", ol-
dal177)
2.6 Termékáttekintések
2.6.1 A termék részei (01) – easy változat
Sz. Részegység
1 Markolat
2 Biztonsági kapcsolókengyel
3 Start gomb
4 Vágási magasság központi állítószerke-
zete
5* Gyephenger*
6 Vágókés
7 Hordfogantyú
8 Ütközőfedél
9 Töltöttségiszint-jelző
10 A fűgyűjtő doboz fogantyúja
11 Fűgyűjtő doboz
Állítható magasságú vezetőnyél, amelynek ré-
szei:
12 Nyél alsó fele
13 Magasságállító csavar
14 Nyél felső fele
