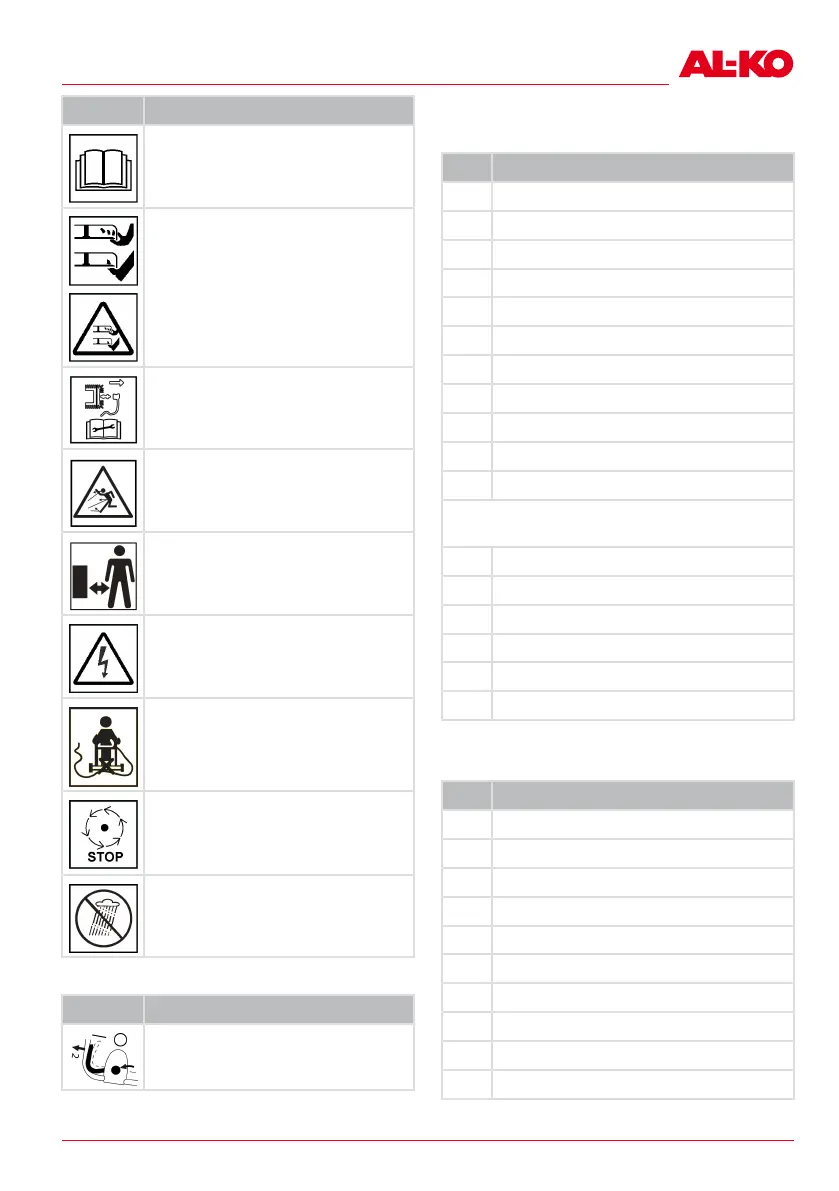

Produktbeskrivelse
Symbol Betydning
Læs brugsanvisningen før brug!
Fare for kvæstelse! Hold hænder og
fødder væk fra klippeværket!
Sluk for maskinen og træk stikket
ud af stikkontakten før vedligehol-
delses- og reparationsarbejder!
Fare ved bortslyngede genstande!
Hold uvedkommende væk fra fare-
området!
Fare for elektrisk stød på grund af
beskadiget ledning!
Hold ledningen væk fra skærevær-
ket og kør ikke hen over ledningen!
Kniven fortsætter med at rotere, ef-
ter at der er slukket for maskinen.
Rør først ved kniven, når maski-
nens komponenter er stoppet!
Brug ikke maskinen i regnvejr, og
lad den ikke stå udenfor, når det
regner!
2.5.2 Betjeningssymbol
Symbol Betydning
Sådan starter du motoren (se kapi-
tel 6.9 "Start og stop klippeværk
(13, 14)*", Side189)
2.6 Produktoversigter
2.6.1 Produktoversigt (01) – easy
Nr. Komponent
1 Greb
2 Sikkerhedsbøjle
3 Start-knap
4 Central indstilling af klippehøjde
5* Plænetromle*
6 Kniv
7 Bærehåndtag
8 Beskyttelsesklap
9 Niveauindikator
10 Græsopsamlingsbeholderens greb
11 Græsopsamlingsbeholder
Håndtag, der kan indstilles i højden, bestående
af:
12 Understyr
13 Skrue til indstilling af højde
14 Overstyr
15* Netstik*
16* Ledning*
17* Kabeltrækaflaster*
* afhængigt af modellen, se tekniske data.
2.6.2 Produktoversigt (02) – comfort
Nr. Komponent
1 Greb
2 Sikkerhedsbøjle
3 Start-knap
4 Central indstilling af klippehøjde
5* Plænetromle*
6 Kniv
7 Bærehåndtag
8 Beskyttelsesklap
9 Niveauindikator
10 Græsopsamlingsbeholderens greb
