Tuotekuvaus

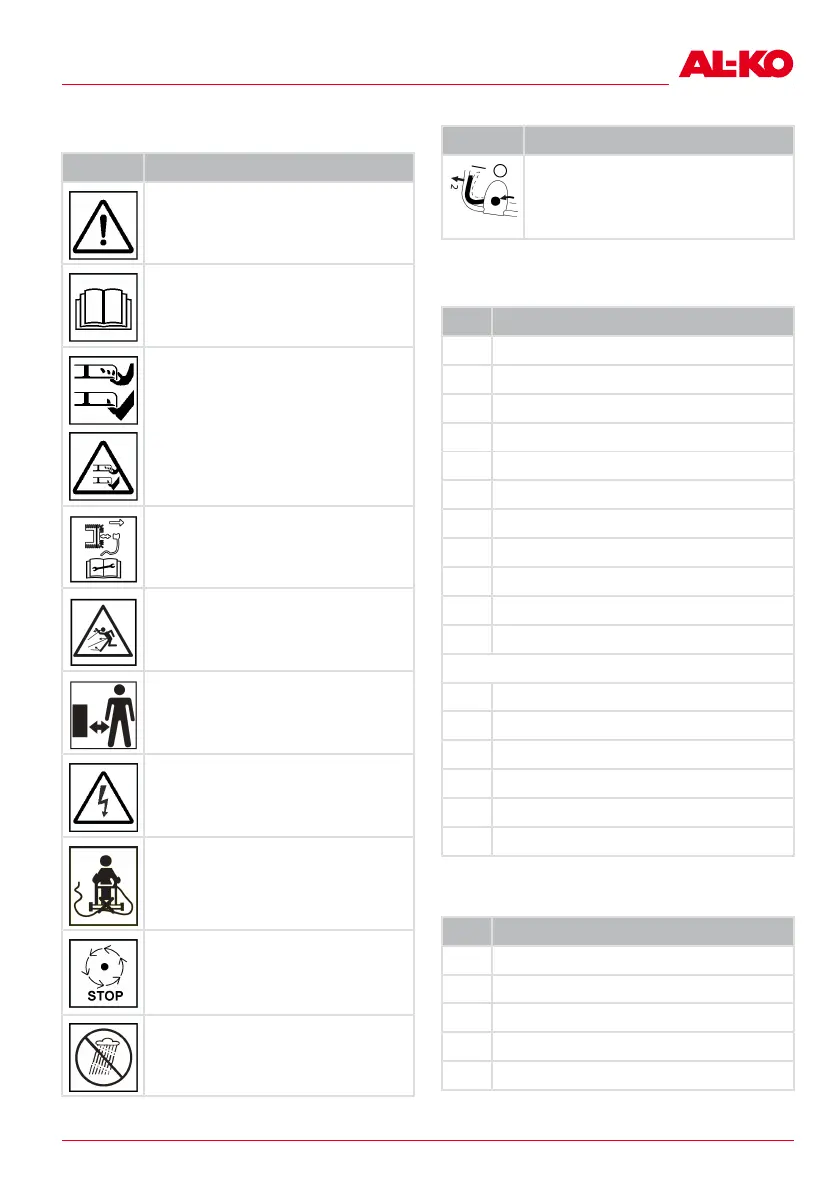

2.5 Laitteessa käytettävät merkinnät
2.5.1 Turvamerkinnät
Symboli Merkitys
Käsittele erityisen varovasti!
Lue käyttöohje ennen käyttöönot-
toa!
Loukkaantumisvaara! Pidä kädet ja
jalat loitolla leikkuukoneistosta!
Kytke laite pois päältä ja irrota pis-
toke sähköverkosta aina ennen
huolto- ja korjaustöitä!
Sinkoilevien kappaleiden aiheutta-
ma vaara!
Muiden henkilöiden oleskelu vaara-
alueella on kielletty!
Sähköiskun vaara, jos verkkojohto
vaurioituu!
Pidä verkkojohto loitolla teräosasta
äläkä aja sen yli!
Leikkuuterä pyörii edelleen laitteen
sammuttamisen jälkeen. Älä koske
leikkuuterään, ennen kuin kaikki
laitteen osat ovat pysähtyneet!
Älä käytä laitetta sateella äläkä säi-
lytä sitä ulkona!
2.5.2 Käyttömerkinnät
Symboli Merkitys
Moottorin käynnistäminen (katso
Luku 6.9 "Leikkuukoneiston käyn-
nistäminen ja sammuttaminen(13,
14)*", sivu225)
2.6 Tuotteen yleiskuvat
2.6.1 Tuotteen yleiskuva (01) – easy
Nro Osa
1 Kahva
2 Hätäkytkin
3 Käynnistyspainike
4 Leikkuukorkeuden keskussäätö
5* Nurmikkorulla*
6 Leikkuuterä
7 Kantokahva
8 Luukku
9 Täyttömäärän ilmaisin
10 Keräyssäiliön kahva
11 Keräyssäiliö
Korkeussäädettävä työntöaisa, sisältää:
12 Ala-aisa
13 Korkeuden säätöruuvi
14 Yläaisa
15* Pistoke*
16* Virtajohto*
17* Johdon vedonpoistin*
* mallikohtainen, katso tekniset tiedot.
2.6.2 Tuotteen yleiskuva (02) – comfort
Nro Osa
1 Kahva
2 Hätäkytkin
3 Käynnistyspainike
4 Leikkuukorkeuden keskussäätö
5* Nurmikkorulla*
