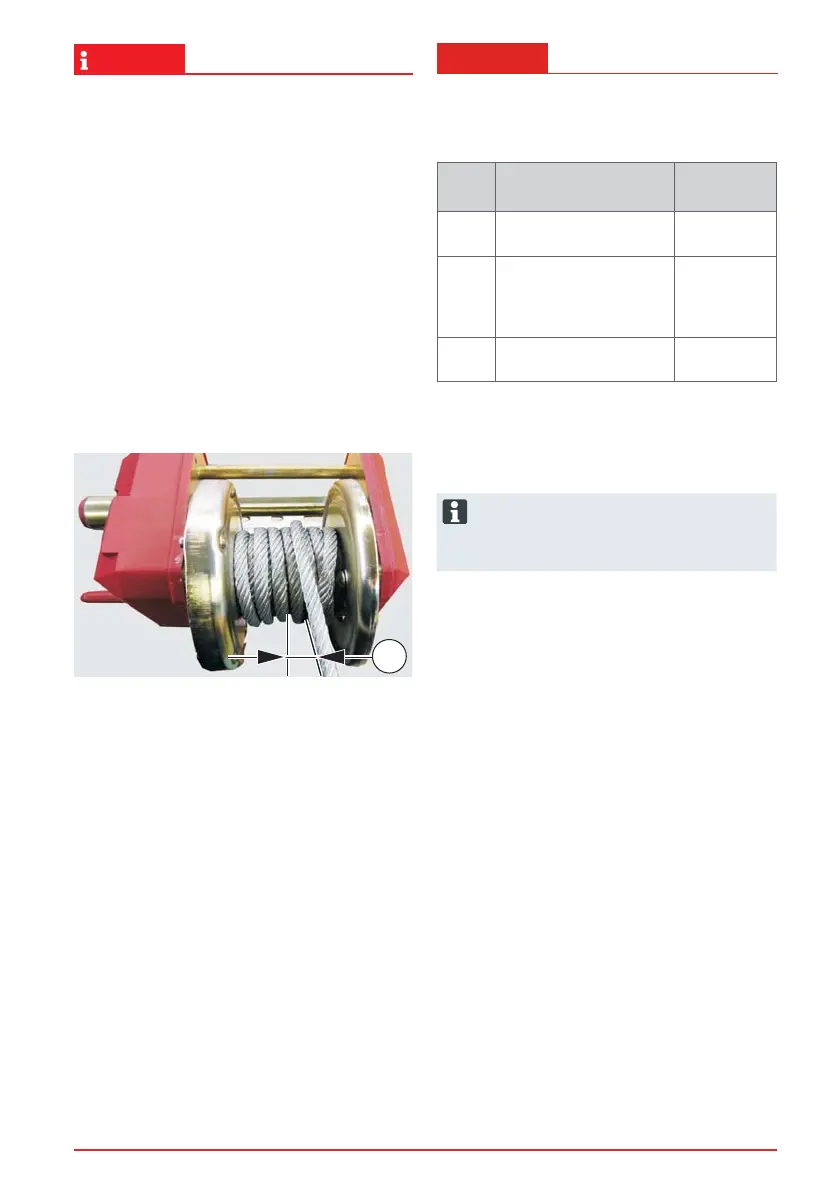

Seilwinde
18
D
Seilwinde befestigen
Typ Befestigungsmaterial Dreh-
moment
351 3 Skt.-Schrauben M8
3
Scheiben 8
25 Nm
501
651D
901
901A
3
Skt.-Schrauben M10
3
Scheiben 10
49 Nm
1201A 4 Skt.-Schrauben M10
4
Scheiben 10
49 Nm
Einbaulage
Der Ablenkwinkel (a) darf beim Auf- oder
Abrollen nicht mehr als 4° betragen.
Umlenkrollen
Der Mindestdurchmesser der Umlenkrollen muss
das 12-fache des Seildurchmessers betragen.
Beispiel:
Seilstärke Ø 7 mm
Umlenkrolle Ø 84 mm
a
