pt
Um eixo
Intervalo de peso Variante ATC
750 - 1300 kg A, B, D
1301 - 1500 kg A, B, D
1501 - 1800 kg A, B, D
1801 - 2000 kg A, B, D
2001 - 2500 kg E
2501 - 3000 kg E
3001 - 3500 kg E
Dois eixos (tandem)
Intervalo de peso Variante ATC
1300 - 1600 kg C
1601 - 2000 kg C
2001 - 2500 kg C
2501 - 2800 kg C
2801 - 3500 kg C
POSSÍVEL UTILIZAÇÃO INCORRECTA
O fabricante não assume qualquer responsabili-
dade relativamente a defeitos ou danos provoca-
dos por:
incumprimento das indicações de segurança
desta documentação
montagem ou modificação inadequada
utilização inadequada
DESCRIÇÃO DO PRODUTO
O ATC detecta movimentos pendulares críticos e
trava a caravana, se necessário. O sistema não
requer qualquer manutenção. A montagem não
requer nenhuma inspecção por parte de uma ent-
idade pública de inspecção.
Variante de montagem
Variante A
ATC no rolamento axial do cabo Bowden
aparafusado com estribo de fixação.
Variante B
ATC no rolamento axial do cabo Bowden
aparafusado em cima, com estribo de fix-
ação. O ATC é rodado 180°.
Variante C, montagem em tandem
ATC aparafusado diretamente ao rola-
mento axial do cabo Bowden (sem estribo
de fixação).
Variante D
ATC aparafusado diretamente ao rola-
mento axial do cabo Bowden.
Variante E
ATC com adaptador para cabos Bowden
mais fortes
Aparafusado diretamente ao rolamento
axial do cabo Bowden

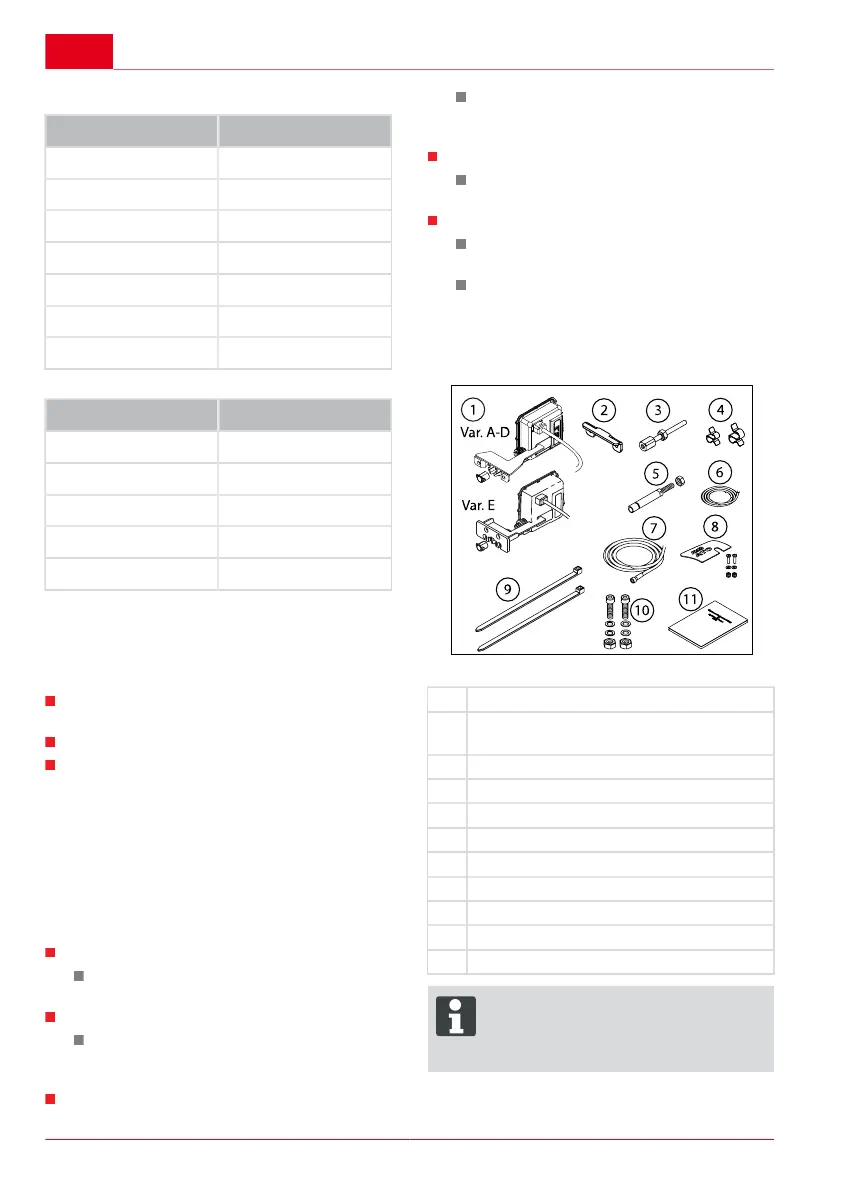

EQUIPAMENTO FORNECIDO
1 ATC (variante A-D ou variante E)
2 Ângulo de retenção (apenas variante A
e B)
3 Pino de guia M10/M12
4 Grampos de suporte
5 Extensão das barras de pressão
6 Cabos dos díodos com LED
7 Cabo de alimentação
8 Suporte LED
9 Braçadeiras
10 Material de aparafusamento
11 Documentação do produto
ADVICE
Recomendamos que todos os trabalhos
de montagem sejam realizados por pes-
soal técnico competente ou pela assis-
tência AL-KO.
32 1809253_a
