it
Fascia di peso Variante ATC
750 - 1300 kg A, B, D
1301 - 1500 kg A, B, D
1501 - 1800 kg A, B, D
1801 - 2000 kg A, B, D
2001 - 2500 kg E
2501 - 3000 kg E
3001 - 3500 kg E
Due assali (tandem)
Fascia di peso Variante ATC
1300 - 1600 kg C
1601 - 2000 kg C
2001 - 2500 kg C
2501 - 2800 kg C
2801 - 3500 kg C
POSSIBILE USO ERRATO
Il produttore non si assume alcuna responsabilità
per danni o difetti causati da:
mancata osservanza delle avvertenze di sicu-
rezza della presente documentazione
montaggio o trasformazione non appropriati
utilizzo non appropriato
DESCRIZIONE DEL PRODOTTO
L‘ATC è stato concepito come sistema di sicu-
rezza che può essere successivamente applicato
a caravan e rimorchi con timone di manovra ri-
gido.
Varianti di montaggio
Variante A
ATC avvitato sul cuscinetto reggispinta
del cavo Bowden con staffa di fissaggio.
Variante B
ATC avvitato sul cuscinetto reggispinta
del cavo Bowden in alto con staffa di fis-
saggio. L’ATC è ruotato di 180°.
Variante C, montaggio tandem
ATC avvitato direttamente sul cuscinetto
reggispinta del cavo Bowden (senza
staffa di fissaggio).
Variante D
ATC avvitato direttamente sul cuscinetto
reggispinta del cavo Bowden.
Variante E
ATC con adattatore per cavi Bowden più
resistenti
Avvitato direttamente sul cuscinetto reg-
gispinta del cavo Bowden

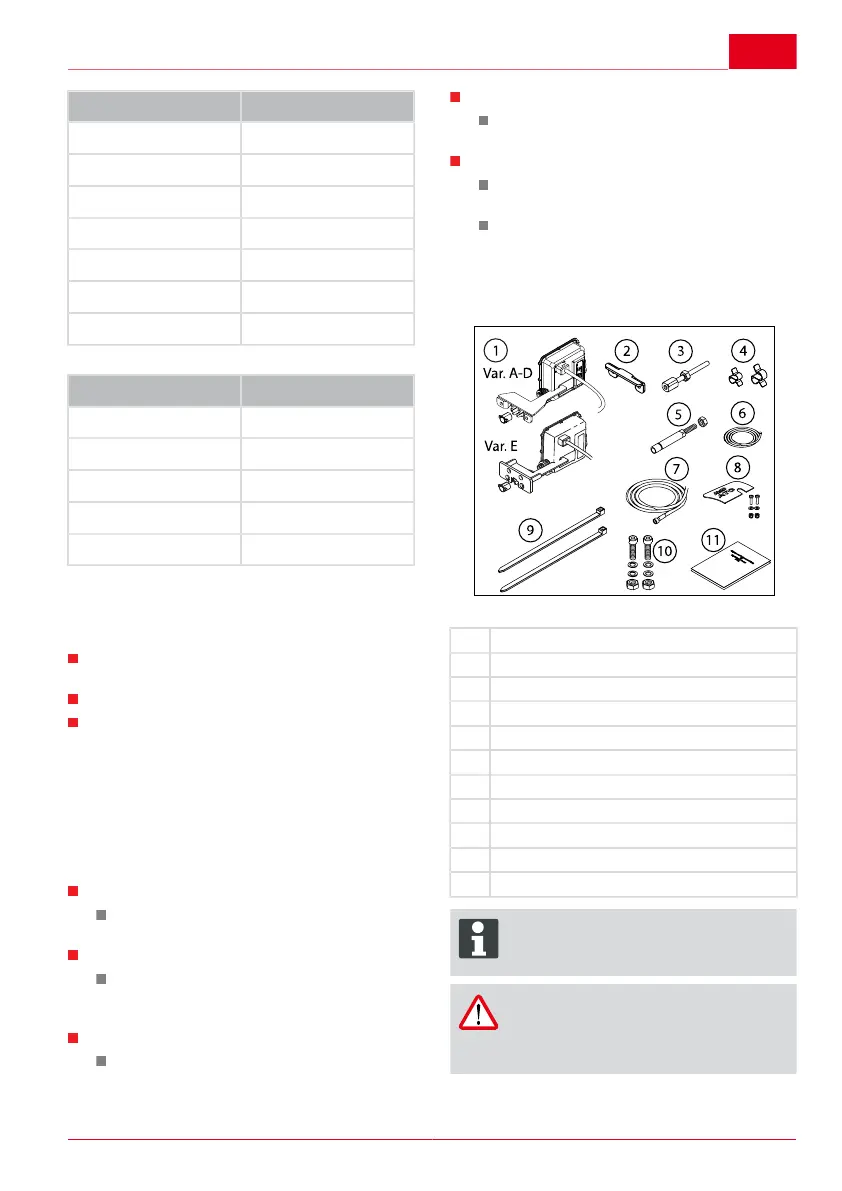

FORNITURA
1 ATC (variante A-D o variante E)
2 Angolo di tenuta (solo varianti A e B)
3 Perni di guida M10 / M12
4 Morsetti per supporto
5 Prolunga asta di spinta
6 Cavo diodi con LED
7 Linea di alimentazione
8 Supporto LED
9 Fascette serracavo
10 Materiale di fissaggio
11 Documentazione sul prodotto
ADVICE
Si consiglia di far eseguire tutti lavori di
montaggio esclusivamente da ditte spe-
cializzate o i centri di assistenza AL-KO.
ATTENZIONE!
Prima del montaggio, è necessario far
regolare l’impianto frenante in un’officina
specializzata.
1809253_a 37
