14. Desenroscar manualmente a extensão das
barras de pressão, até esta encostar à porca
sextavada do pino de guia (figura 16).
Distância máxima: 1 mm!
15. Fixar a porca sextavada com contraporca (fi-
gura 17).
Segurar na superfície da chave da exten-
são das barras de pressão.
Ligação
Segurança
Nunca ligar o ATC sem fusível ou diretamente
a uma bateria do automóvel.
Utilizar exclusivamente os cabos fornecidos.
Não passar os cabos por cantos afiados, uti-
lizar uma proteção de cantos.
Não colocar os cabos perto de aparelhos cu-
jas temperaturas excedam os 50°C.
Distância mínima em relação a cabos com
uma tensão de rede de 230 V~: > 10 cm.
Para o ATC funcionar sem falhas, deve ga-
rantir-se, entre outros, a alimentação de ten-
são correta (12 V) do veículo trator.
Circuito de inibição ATC
Circuito de inibição ATC
ADVICE
No caso de reboques para campismo
com alimentação de tensão indepen-
dente de 12 V (p. ex., bateria principal,
pacote autónomo), é necessário insta-
lar um circuito de inibição entre a caixa
de distribuição do reboque e o ATC com
vista a que este funcione sem falhas.
Número de artigo do pacote de reequipa-
mento: 1224853
Montar o díodo luminoso
em dispositivos de inércia sem tampa de plá-
stico
1. Montar o LED no respetivo suporte.
2. Soltar a porca sextavada no dispositivo de in-
ércia e introduzir o suporte LED.
3. Voltar a apertar a porca sextavada.
Binário de aperto de 86 Nm.
em dispositivos de inércia com tampa de plá-
stico
1. Desmontar a roda de suporte do dispositivo
de inércia.
2. Retirar a tampa de plástico, virar e colocar a
chapa de fixação exatamente nessa posição
(figura 18).
3. Marcar as posições dos furos.
4. Retirar a chapa de fixação e fazer furos na
tampa de plástico (figura 19).
5. Introduzir o LED através do furo Ø13,5 mm e
montar a chapa de fixação (figura 20).
6. Fixar a chapa de fixação na tampa (figura
21).
2x parafuso de cabeça lenticular com fenda
em cruz
2X arruela
2x porca sextavada autoblocante

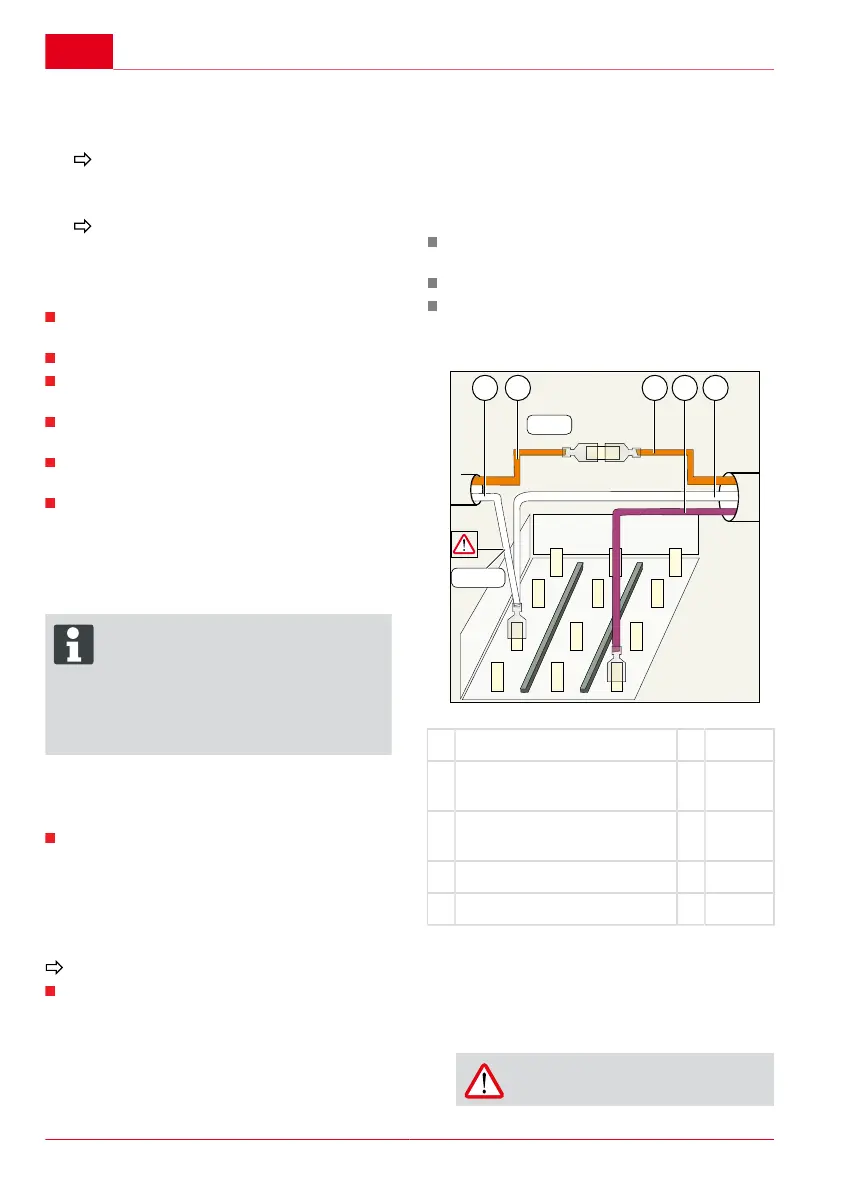

Ligar o cabo
ATC
PIN 13
PIN
9
2
1 3 4 5
1 Cabo do reboque, massa -
2 Cabo do reboque, positivo
permanente
+
3 Cabo ATC, cabo de alimen-
tação
+ Cor de
laranja
4 Cabo ATC, cabo de retorno + Violeta
5 Cabo ATC, massa - Branco
1. Encaixar o cabo ATC no ATC.
2. Conduzir a ponta livre do cabo até à caixa de
distribuição da ficha do reboque de 13 polos.
3. Inserir o cabo ATC do cabo de massa (5) no
encaixe do distribuidor de massa do cabo do
reboque (1).
ATENÇÃO!
Massa apenas no PINO 13!
34 1809253_a
