ATC-spärrkrets
ATC-spärrkrets
ADVICE
För att ATC ska fungera störningsfritt när
en husvagn med oberoende spännings-
försörjning på 12 V (t.ex. ombordbatteri)
är inkopplad, måste en spärrkrets instal-
leras mellan släpvagnen och ATC.
Artikelnr för eftermonteringspaket: 1224853
Montera lysdioder
vid påskjutsanordning utan plastskydd
1. Montera LED:er i LED-hållaren.
2. Lossa 6-kantmuttern i påskjutsanordningen
och skjut in LED-hållaren.
3. Dra åt 6-kantmuttern igen.
Åtdragningsmoment 86 Nm.
vid påskjutsanordning med plaskskydd
1. Montera stödhjulet för AE.
2. Ta bort plastskyddet, vrid och lägg in hållplå-
ten exakt i denna punkt (bild 18).
3. Markera hålens positioner.
4. Ta ur hållplåten och borra upp hålen i plast-
skyddet (bild 19).
5. Stick in LED:n genom hålet med Ø13,5 mm
och montera hållplåten (bild 20).
6. Skruva fast hållplåten i skyddet (bild 21).
2x krysskruv
2x underläggsbricka
2x 6-kantmutter självsäkrande

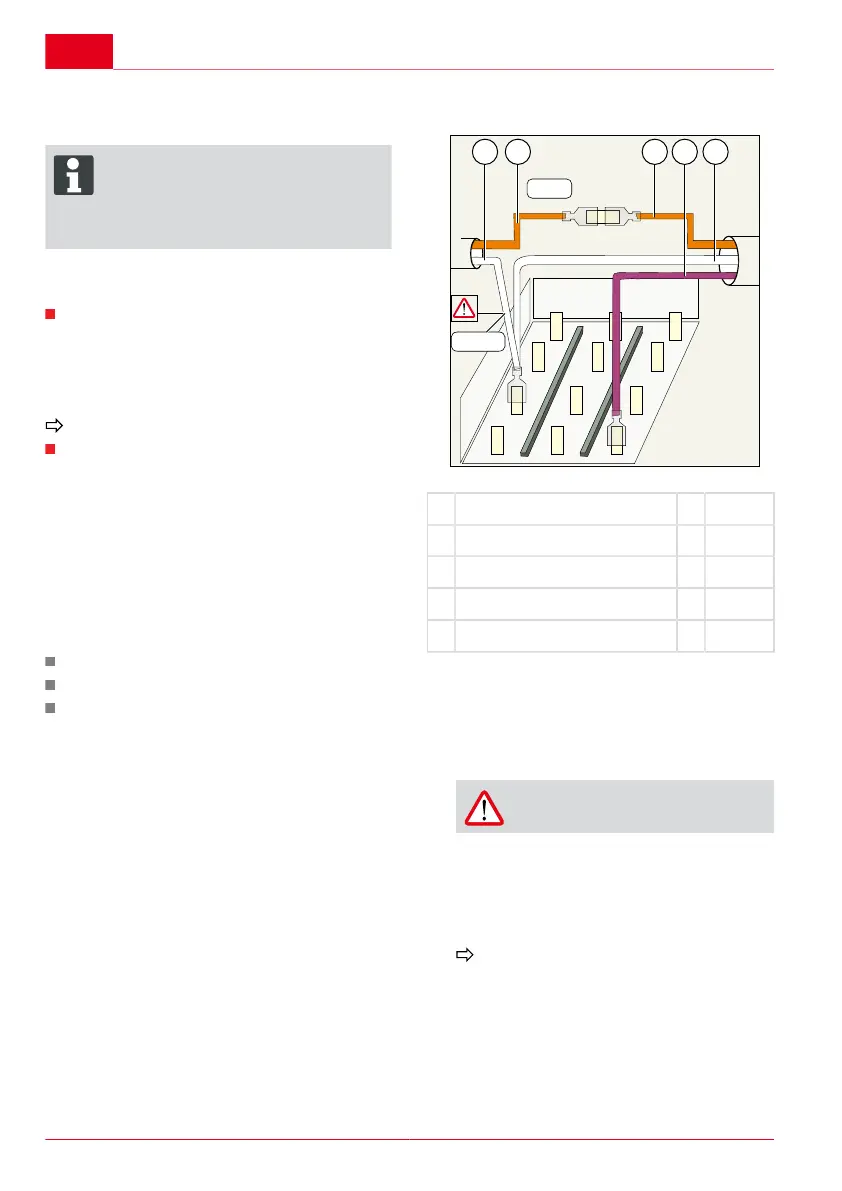

Ansluta kabel
1 Släpvagnskabel, massa -
2 Släpvagnskabel, pluspol +
3 ATC-kabel, ingående kabel + Orange
4 ATC-kabel, returkabel + violett
5 ATC-kabel, massa - Vit
1. Anslut ATC-kabeln till ATC.
2. Dra den fria kabeländen till fördelarboxen för
den 13-poliga släpvagnskontakten.
3. Anslut massakabeln för ATC-kabeln (5) till
anslutningen för släpvagnskabelns (1) mas-
safördelare.
OBSERVERA!
Anslut endast massa till PIN 13!
4. Dra ut släpvagnskabelns (2) pluspol från för-
delaren och anslut ATC-kabelns (4) returka-
bel till denna anslutning.
5. Anslut släpvagnskabelns (2) pluspol direkt till
ATC-kabelns (3) ingående kabel.
Så ansluts pluspolen från dragfordonet till
fördelarboxen via ATC.
6. Säkerställ korrekt spänningsförsörjning (12V)
från dragfordonet så att ATC fungerar felfritt.
