ATC Sperrekopling
ATC Sperrekopling
ADVICE
For å sikre en problemfri drift av ATC-en-
heten i campingvogner med uavhengig
12 V spenningsforsyning (f.eks. bordbat-
teri, autarkpakke), må det monteres en
sperrekopling mellom tilhengerens for-
delerkasse og ATC-enheten.
Artikkelnummer ettermonteringspakke:
1224853
Montere lysdiode
På påløpsinnretninger uten plastdeksel
1. Monter LED på LED-holderen.
2. Løsne 6-kantmutteren på påløpsinnretnin-
gen, og skyv på LED-holderen.
3. Trekk til 6-kantmutteren igjen.
Tiltrekkingsmoment 86 Nm.
På påløpsinnretninger med plastdeksel
1. Demonter støttehjul på AE.
2. Ta av plastdekslet, drei rundt og legg holde-
platen inn nøyaktig på dette stedet (bilde 18).
3. Merk av posisjonene på hullene.
4. Ta ut holdeplaten, og bor hullene (bilde 19).
5. Sett LED gjennom hullet Ø 13,5 mm, og mon-
ter holdeplaten (bilde 20).
6. Skru holdeplaten fast på dekslet (bilde 21).
2x linseskrue med stjernehode
2x underlagsskiver
2x 6-kantmutrer selvlåsende

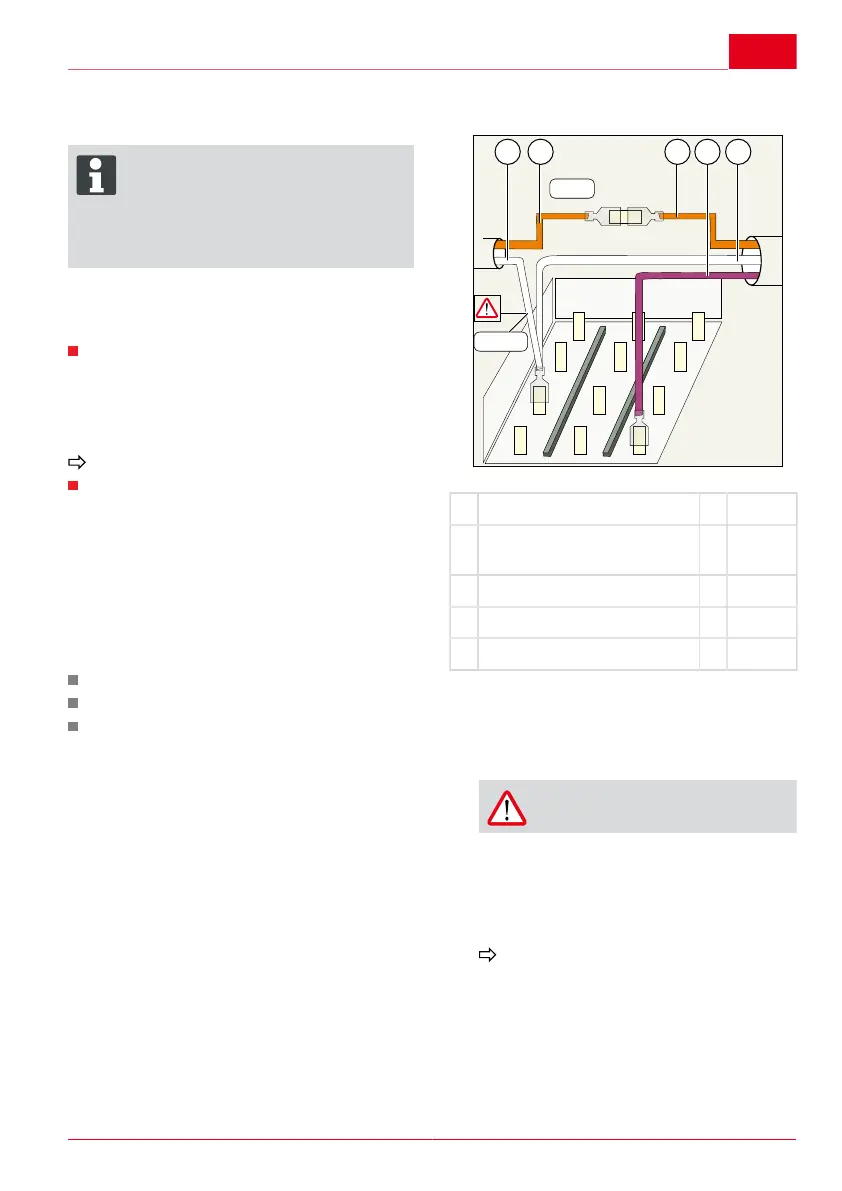

Koble til kabel
1 Tilhengerkabel, jord -
2 Tilhengerkabel, kontinuerlig
positiv
+
3 ATC-kabel, turledning + oransje
4 ATC-kabel, returledning + fiolett
5 ATC-kabel, jord - hvit
1. Stikk ATC-kabelen i ATC.
2. Før den frie kabelenden til fordelingsboksen
til det 13-polede tilhengerstøpslet.
3. Stikk jordledning ATC-kabel (5) i pluggplas-
sen til jordfordeleren til tilhengerkabelen (1).
OBS!
Jord bare på PINNE 13!
4. Trekk ut tilhengerkabelens kontinuerlige posi-
tiv (2) fra fordeleren, og stikk returledningen
til ATC-kabelen (4) i denne pluggplassen.
5. Tilhengerens kontinuerlige positiv (2) kobles
direkte til turledningen til ATC-kabelen (3).
Dermed føres kontinuerlig positiv fra
trekkjøretøyet via ATC til fordelingsbok-
sen.
6. For feilfri funksjon av ATC skal riktig spen-
ningsforsyning (12 V) fra trekkjøretøyet ga-
ranteres.
1809253_a 79
