ATC:n suojakytkin
ATC:n suojakytkin
ADVICE
Jotta ATC toimii häiriöttömästi itsenäi-
sellä 12 V:n virransyötöllä (esim. akulla
tai Autark-paketilla) varustetun asun-
tovaunun kanssa, täytyy perävaunun ja-
korasian ja ATC:n väliin asentaa suo-
jakytkin.
Tuotenumero lisävarustepaketti: 1224853
Valodiodin asennus
Työntöjarrujärjestelmissä ilman muovisuo-
justa
1. Kiinnitä LED pitimeen.
2. Löysää työntöjarrujärjestelmän kuusiomutteri
ja työnnä LED-pidin sisään.
3. Kiristä kuusiomutteri jälleen.
Kiristysmomentti 86 Nm.
Työntöjarrujärjestelmissä, joissa on muovi-
suojus
1. Irrota nokkapyörä työntöjarrujärjestelmästä.
2. Irrota muovisuojus, käännä se ympäri ja aseta
kiinnityslevy tarkalleen tähän kohtaan (kuva
18).
3. Merkitse reikien paikat.
4. Poista kiinnityslevy ja poraa muovisuojuk-
seen reiät (kuva 19).
5. Työnnä LED Ø 13,5 mm reiän läpi ja asenna
kiinnityslevy (kuva 20).
6. Ruuvaa kiinnityslevy kiinni suojukseen (kuva
21).
2 ristikantaista kupukantaruuvia
2 aluslevyä
2 kuusiomutteria, itselukittuva

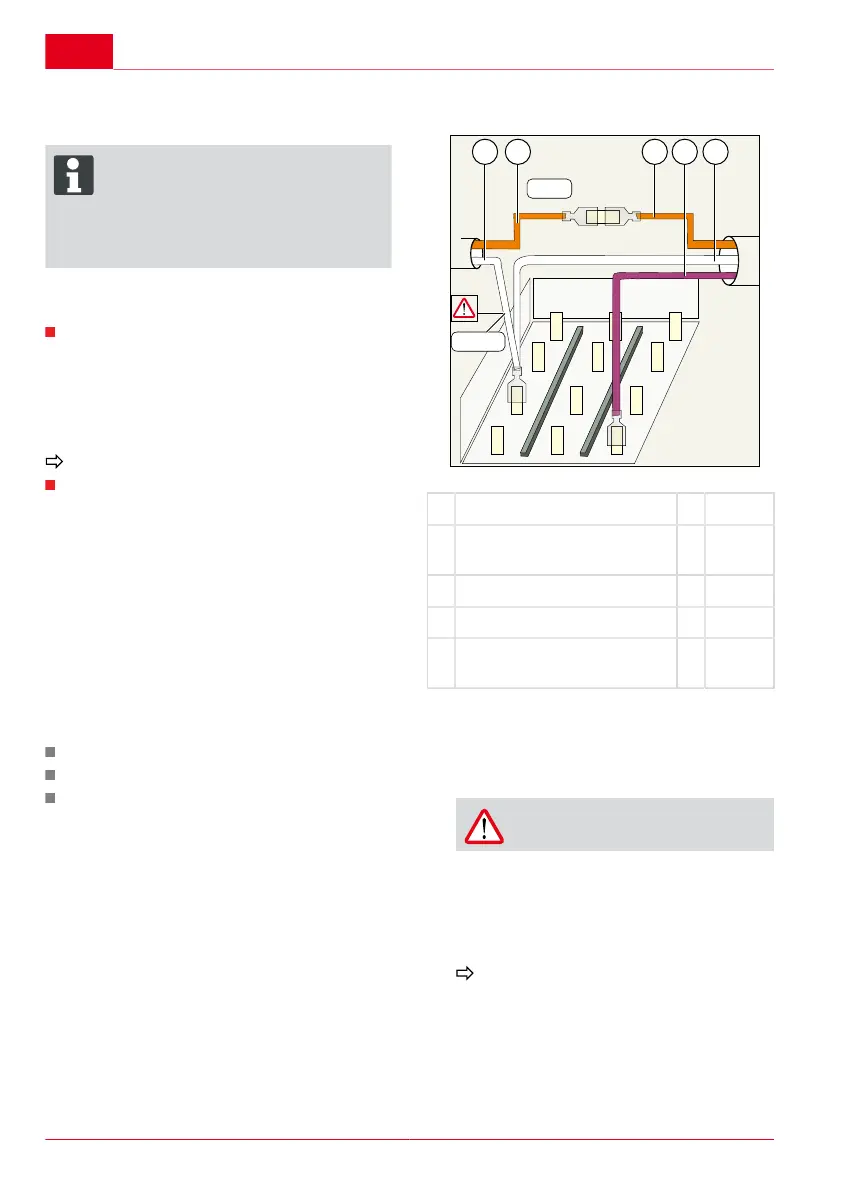

Kaapelien liittäminen
1 Perävaunukaapeli, maa -
2 Perävaunukaapeli, jatkuva
plus
+
3 ATC-kaapeli, tulojohto + Oranssi
4 ATC-kaapeli, paluujohto + violetti
5 ATC-kaapeli, maa - valkoi-
nen
1. Työnnä ATC-kaapeli ATC:hen.
2. Ohjaa kaapelin vapaa pää perävaunun 13-
napaisen pistokkeen jakorasiaan.
3. Työnnä ATC-kaapelin maajohdin (5) perävau-
nukaapelin (1) maadoitusjakelijan liittimeen.
HUOMIO!
Maan saa kytkeä vain nastaan 13!
4. Irrota perävaunukaapelin jatkuva plus (2) ja-
korasiasta ja työnnä ATC-kaapelin paluujohto
(4) tähän liittimeen.
5. Yhdistä perävaunukaapelin jatkuva plusjohto
(2) suoraan ATC-kaapelin tulojohtoon (3).
Näin vetoajoneuvon jatkuva plus kulkee
ATC:n kautta jakorasiaan.
6. ATC:n virheetöntä toimintaa varten on varmi-
stettava oikea jännitteensyöttö (12 V) vetoajo-
neuvosta.
84 1809253_a
