lt
Prijungimas
Sauga
Niekada nejunkite ATC be saugiklio arba tie-
siogiai prie automobilio akumuliatorių bateri-
jos.
Naudokite tik komplektacijoje esančius kabe-
lius.
Netieskite laidų virš aštriabriaunių kampų,
naudokite briaunų apsaugą.
Netieskite laidų šalia prietaisų, kurių tempera-
tūra viršija 50 °C.
Mažiausiasis atstumas iki laidų su 230 V tinklo
įtampa: > 10 cm.
Kad ATC veiktų nepriekaištingai, taip pat rei-
kia užtikrinti tinkamą įtampos tiekimą (12 V) iš
vilkiko.
ATC blokatorius
ATC blokatorius
ADVICE
Nepriekaištingam ATC eksploatavimui
užtikrinti nameliuose-priekabose su ne-
priklausomu 12 V maitinimu (pvz., borto
baterija, nepriklausomas paketas), tarp
priekabos skirstomosios dėžutės ir ATC
reikia sumontuoti blokatorių.
Papildomos įrangos paketo prekės: 1224853
Šviesos diodo montavimas
esant inercinės stabdžių sistemos valdikliams
be plastikinio uždangalo
1. Įmontuokite šviesos diodą į šviesos diodo lai-
kiklį.
2. Atlaisvinkite inercinės stabdžių sistemos val-
diklio 6-briaunę veržlę ir įstumkite šviesos di-
odo laikiklį.
3. Vėl priveržkite 6-briaunę veržlę.
Priveržimo momentas 86 Nm.
esant inercinės stabdžių sistemos valdikliams
su plastikiniu uždangalu
1. Numontuokite atraminį ratą nuo AE.
2. Nuimkite plastikinį uždangalą, apsukite ir įsta-
tykite laikantįjį skydą tiksliai šioje vietoje (18
pav.).
3. Pažymėkite kiaurymių padėtis.
4. Išimkite laikantįjį skydą ir plastikiniame užd-
angale išgręžkite kiaurymes (19 pav.).
5. Prakiškite šviesos diodą pro kiaurymę Ø13,5
mm ir sumontuokite laikantįjį skydą (20 pav.).
6. Prisukite laikantįjį skydą prie uždangalo (21
pav.).
2x išdrožiniai varžtai su sferinėmis-cilindrinė-
mis galvutėmis
2x poveržlės
2x savaime užsifiksuojančios 6-briaunės ver-
žlės

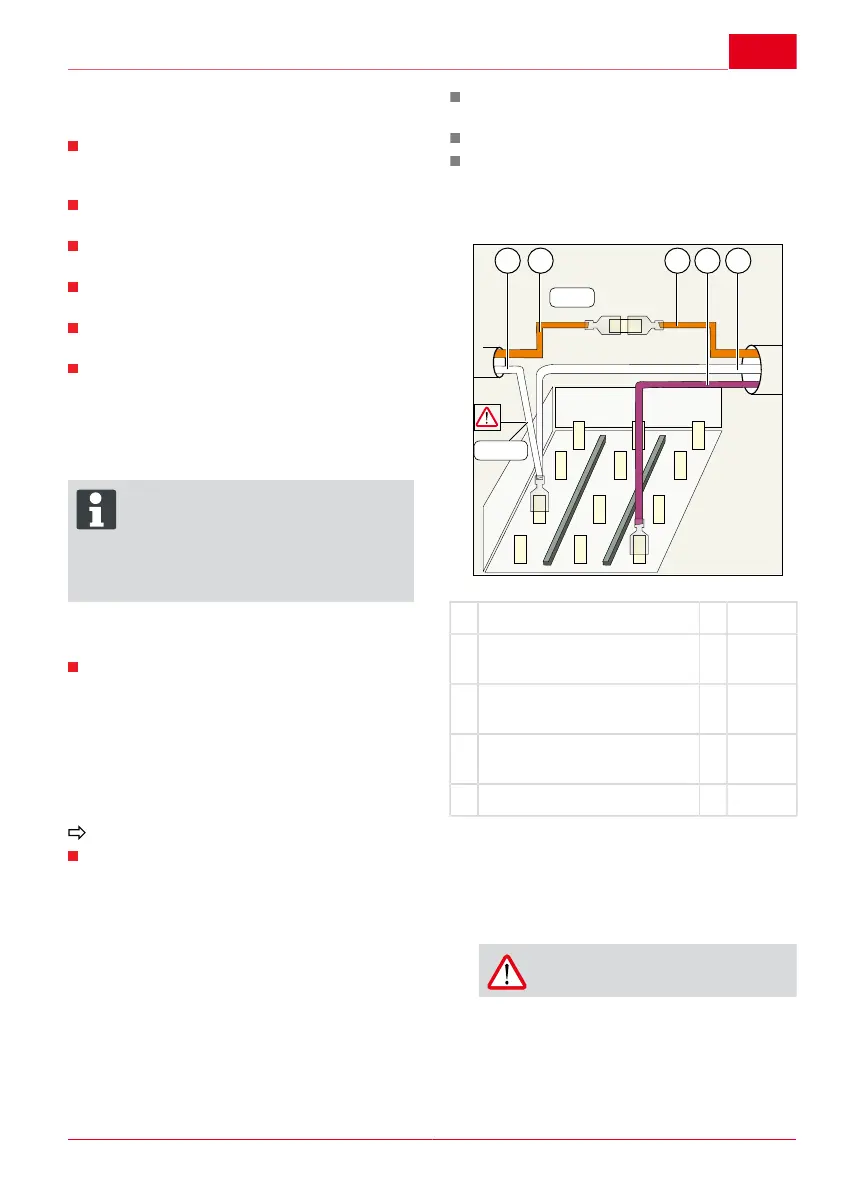

Kabelių prijungimas
1 Priekabos kabelis, masė -
2 Priekabos kabelis, nuolatinis
pliusas
+
3 ATC kabelis, įvadas + oranži-
nis
4 ATC kabelis, grįžtamoji linija + violeti-
nis
5 ATC kabelis, masė - baltas
1. Įkiškite ATC kabelį į ATC.
2. Laisvą kabelio galą nuveskite 13 polių
priekabos kištuko skirstomosios dėžutės link.
3. ATC kabelio (5) masės laidą įkiškite į
priekabos kabelio (1) masės skirstytuvo kištu-
kinį lizdą.
PRANEŠIMAS!
Masė tik kaištyje 13!
4. Nutraukite priekabos kabelio (2) nuolatinį pli-
usą nuo skirstytuvo ir įkiškite ATC kabelio (4)
grįžtamąją liniją į šį kištukinį lizdą.
5. Priekabos kabelio (2) nuolatinio pliuso laidą
tiesiogiai sujunkite su ATC kabelio (3) įvadu.
1809253_a 99
