Alde 3010 413 - Kabelanschluss zwischen Heizung und Bedieneinheit

Kabelanschluss zwischen Heizung und Bedieneinheit:

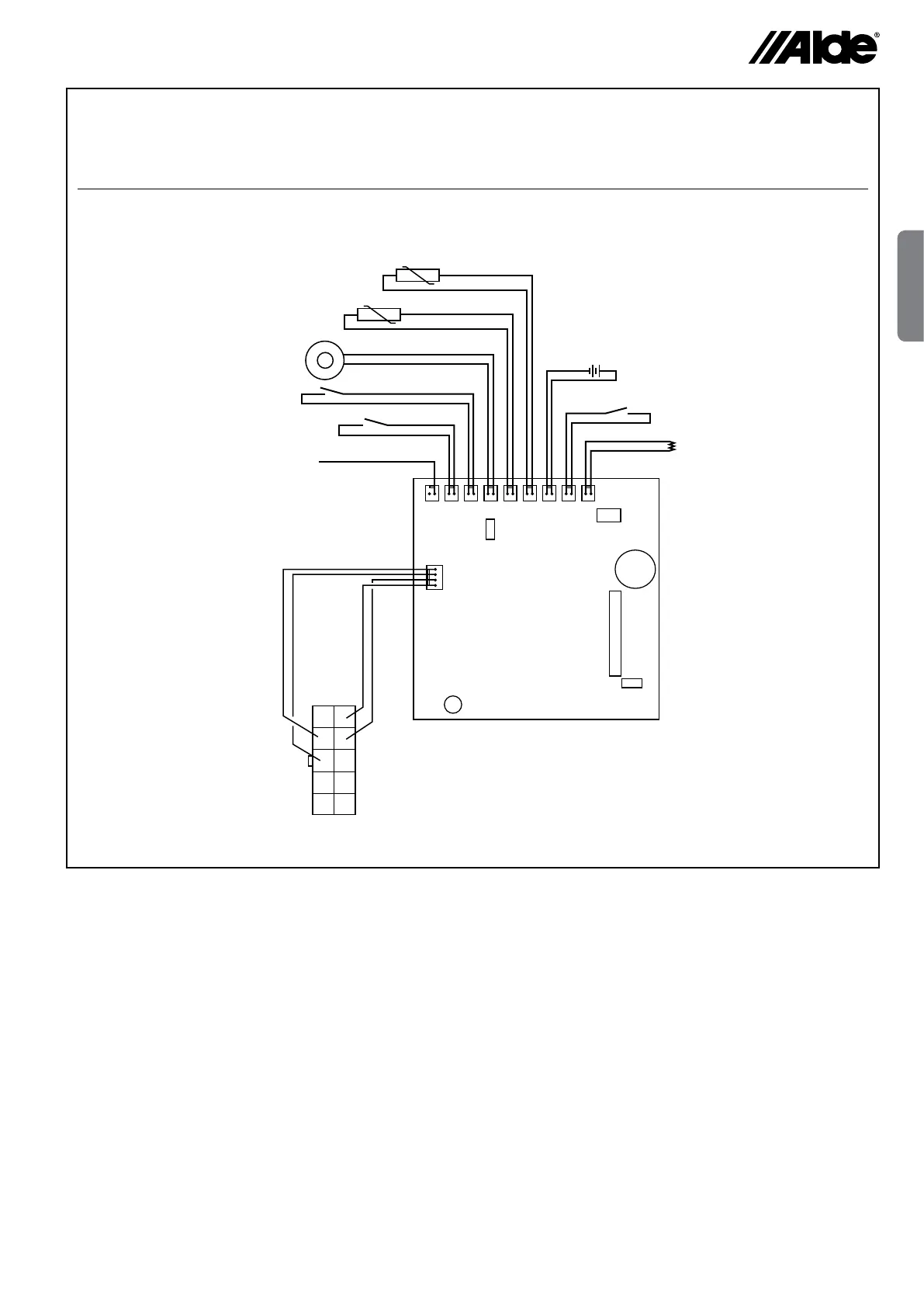

Schließen Sie das Zubehör an die Bedieneinheit entsprechend untenstehender Zeichnung an.
Rückseite der Bedieneinheit
Externer Start der Heizung, gelb (D)
Austausch der Gasasche (K)
Pumpensignal (B)
Fensterschalter (I)
Überlastungsschutz, grün (E)
Fernfühler, weiß (G)
Außenfühler, blau (F)
1
2
3
4
5
6
7
8
9
10
schwarze rot blau grau
rot
+
Batteri Back-up (3V Gleichstrom) (H)
Erwärmung des Drosselventils
(Eis Ex) (J)
B
A
C D E F (G) (H) I J
