Instructions de montage du panneau de commande 3010 413
Ce panneau de commande est prévu pour la chaudière Alde Compact 3010.
Montage
Le panneau de commande doit être installé à une hauteur d’au moins 1 mètre au-dessus du sol, veillez toutefois
à ce qu’il ne soit pas trop près du plafond. Il ne doit pas non plus être placé sur un mur extérieur ou à proximité de
pièces émettant de la chaleur, tels que lecteur de CD, frigidaire ou lampes ; ceci pouvant donner lieu à des tem-
pératures erronées. L’espace derrière le panneau doit être bien aéré. S’il y a malgré tout un dysfonctionnement du
thermostat sur le panneau, il est conseillé de connecter un détecteur externe au panneau.

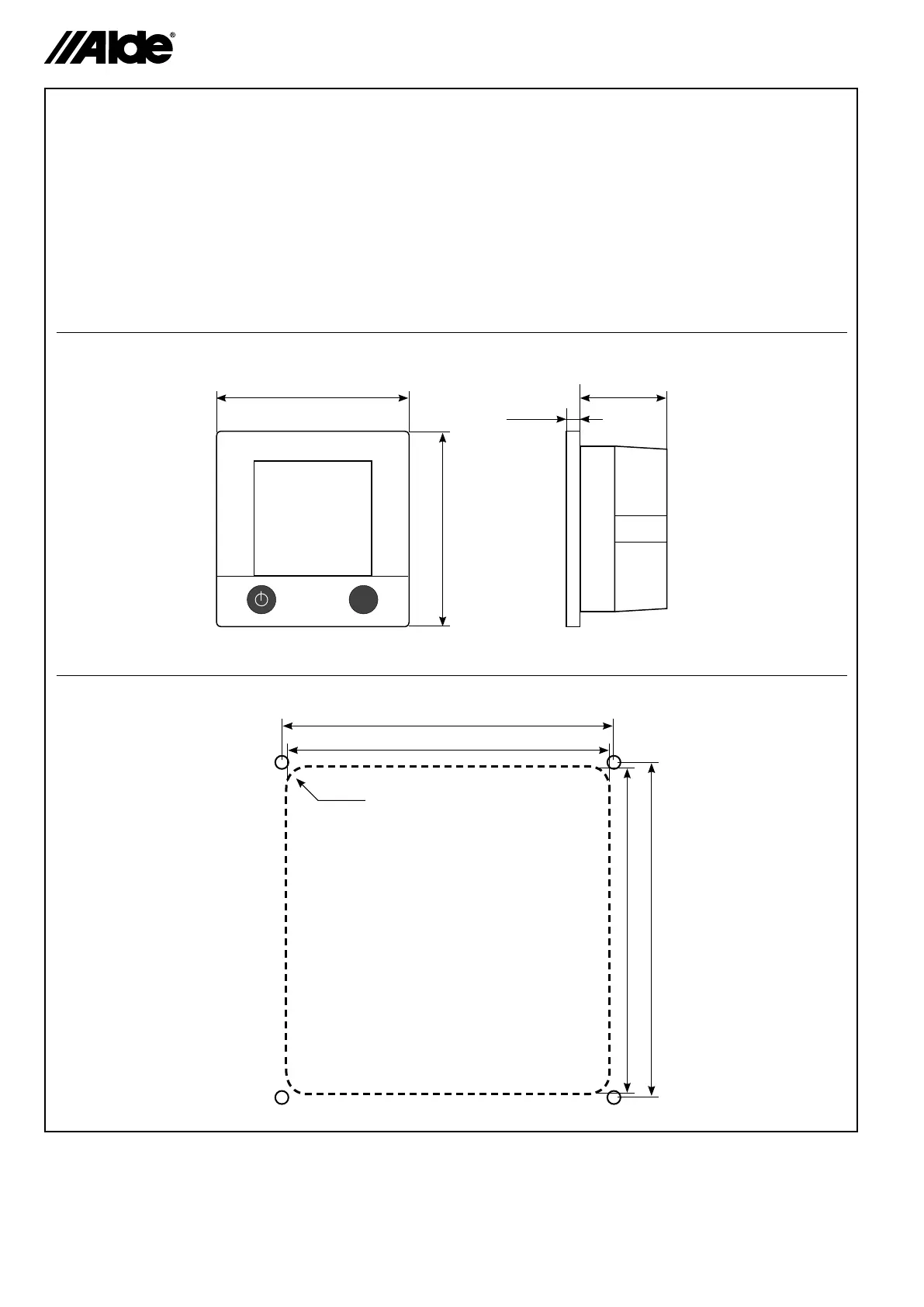

Percez des trous pour le panneau suivant la gure A. Vissez le panneau et mettez la façade en place.
Le câblage doit être tenu par des attaches an d’éviter les sollicitations à l’endroit des connexions au panneau.
75,5 mm
74 mm
73 mm
R 5
76,5 mm
87 mm
89 mm
MENU
40 mm
6,5 mm
MENU
A.
