Monterings anvisning för manöverpanel 3010 413
Manöverpanelen är avsedd för centralvärmepanna Alde Compact 3010.
Montering
Manöverpanelen bör placeras på minst 1 meters höjd över golvet, men ej för högt upp mot taket. Den bör ej heller
placeras på yttervägg eller nära värmeavgivande föremål som t ex cd-spelare, kylskåp och lampor, då detta kan ge
missvisande temperatur. Utrymmet bakom panelen bör vara väl ventilerat.
Påverkas ändå rumstermostaten på pane-
len bör en extern givare anslutas till panelen.

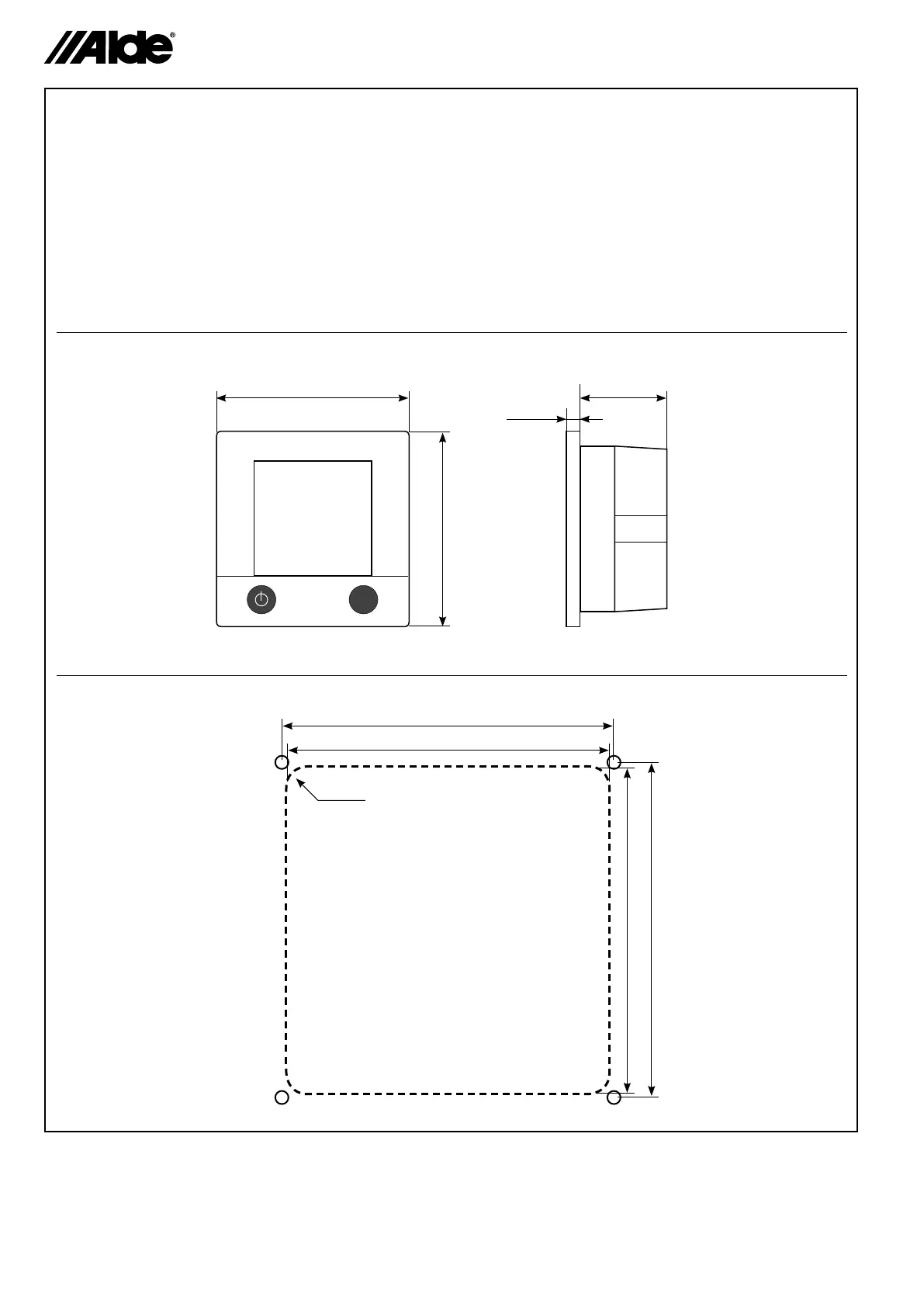

Gör hål för panelen enligt gur A. Skruva fast panelen och tryck fast frontdelen.
Klamra fast kablaget så att det ej kan bli påfrestningar i stiftlisten på panelen.
75,5 mm
74 mm
73 mm
R 5
76,5 mm
87 mm
89 mm
MENU
40 mm
6,5 mm
MENU
A.
