1. Start av värmepannan

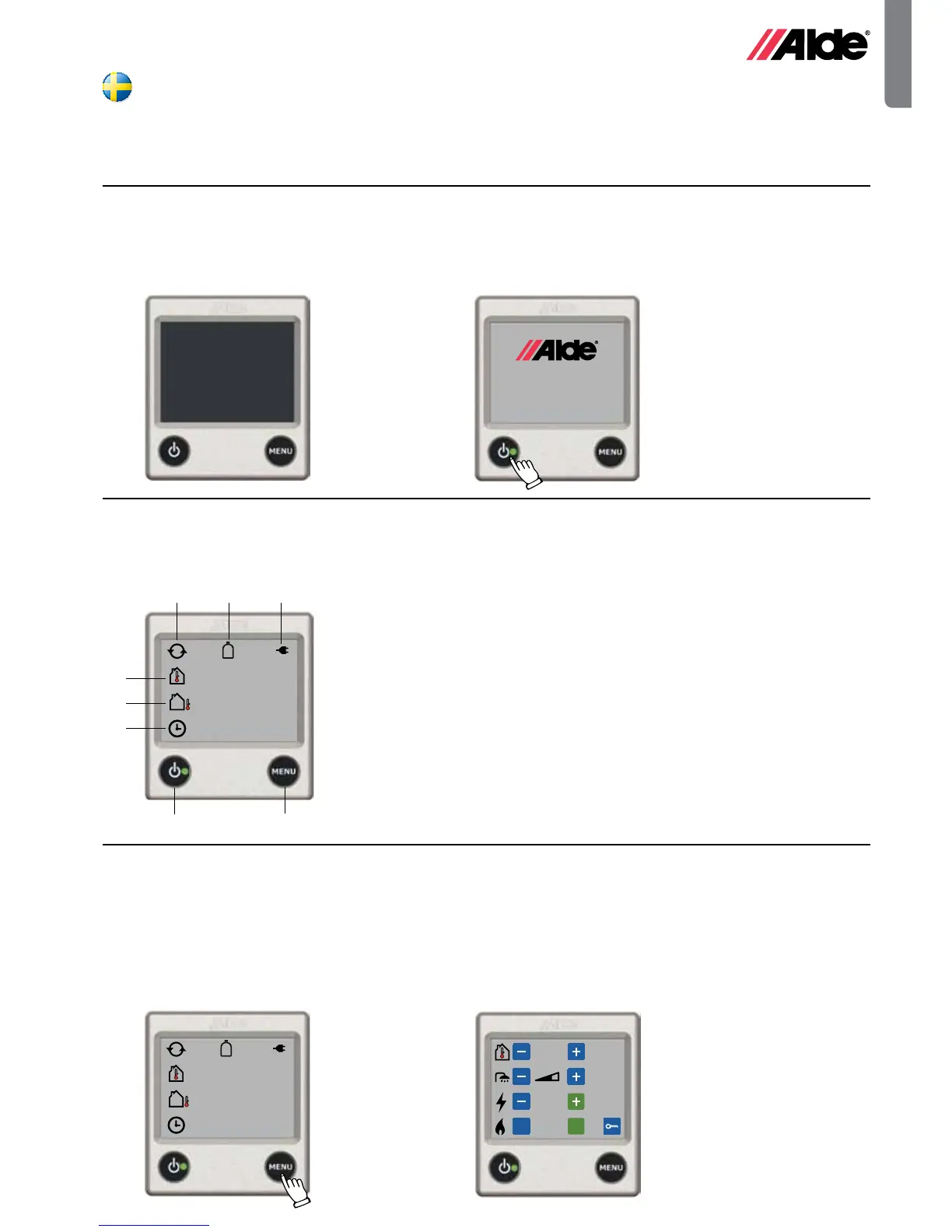

2. För att starta värmepannan, tryck på On-/Off-
knappen och uppstartsbilden visas. Värmepannan
startar med de senast valda inställningarna.
1. Manöverpanelen och värme-
pannan är avstängda.
Läs noggrant igenom denna anvisning innan värmepannan tas i bruk. För bruksanvisning och
installationsanvisning av värmepanna se separata anvisningar. Denna anvisning är godkänd för värmepanna
Alde Compact 3010 monterad i fordon, båt och byggnad enligt CE nr 0845 BP-0003, installation i fordon e5 00 0005
och EMC e5 03 0261. Installation och reparation får endast utföras av fackman. Nationella bestämmelser skall följas.
2. Manöverpanelen i viloläge
A. Klocka
Klockan visar dag och tid. Klockan
ställs in under avsnitt 9 punkt 2.
B. Utetemperaturen
Utetemperaturen visas om givare
är monterad.
C. Innetemperaturen
Innetemperaturen visas automa-
tiskt.
D. Cirkulationspump
Denna symbol visas när pumpen
är i drift.
E. Gasolfl aska full/tom
Denna symbol visas när givaren på
 askomkopplaren är inkopplad och
aktiverad enligt avsnitt 9 punkt 8.
F. 230 volt
Denna symbol visas när 230V är
anslutet till värmepannan.
G. MENU-knapp
Knapp för inställningsmeny.
H. On-/Off-knapp
Huvudbrytare för värmepanna.
3. Från viloläge till inställningsmeny
I viloläget visas inne- och eventuellt utetemperatur, beroende på om utetemperaturgivare är ansluten. Bakgrundsbe-
lysningen tänds när man trycker på skärmen. Starta inställningsmenyn genom att trycka på MENU-knappen. Bak-
grundsbelysningen tänds och inställningsbara funktioner visas. De inställningar som görs sparas automatiskt efter 10
sekunder. Manöverpanelen övergår i viloläge automatiskt efter 30 sekunder om inga knapptryckningar sker (eller om
man trycker på MENU-knappen i inställningsmenyn).
2. Manöverpanelen i inställningsmeny.1. Manöverpanelen i viloläge.
+22°C
ON
2 kW
On
Off
3010
+22°C
+6°C
Fri 18.30
BRUKSANVISNING MANÖVERPANEL 3010 613
+22°C
+6°C
Fri 18.30
D
C
A
H G
E F
B
När panelen/värmepannan är
påslagen lyser en grön lysdiod
vid On-/Off-knappen.
OBS. Om ”Standby Brightness”
är satt till Off, slocknar displayen
när den går i viloläge, men tänds
upp om man trycker på skärmen.
Se inställningar under 9.12.
OBS. om ”Standby Brightness” är satt till Off, slocknar displayen när den går i viloläge, men tänds upp om man trycker
på skärmen. Se inställningar under 9.12.
