P.6
ALIMENTATION
Utilisez le cordon d’alimentation fourni dans l’emballage. Vériez que la tension secteur correspond aux infor-
mations indiquées sur le produit.

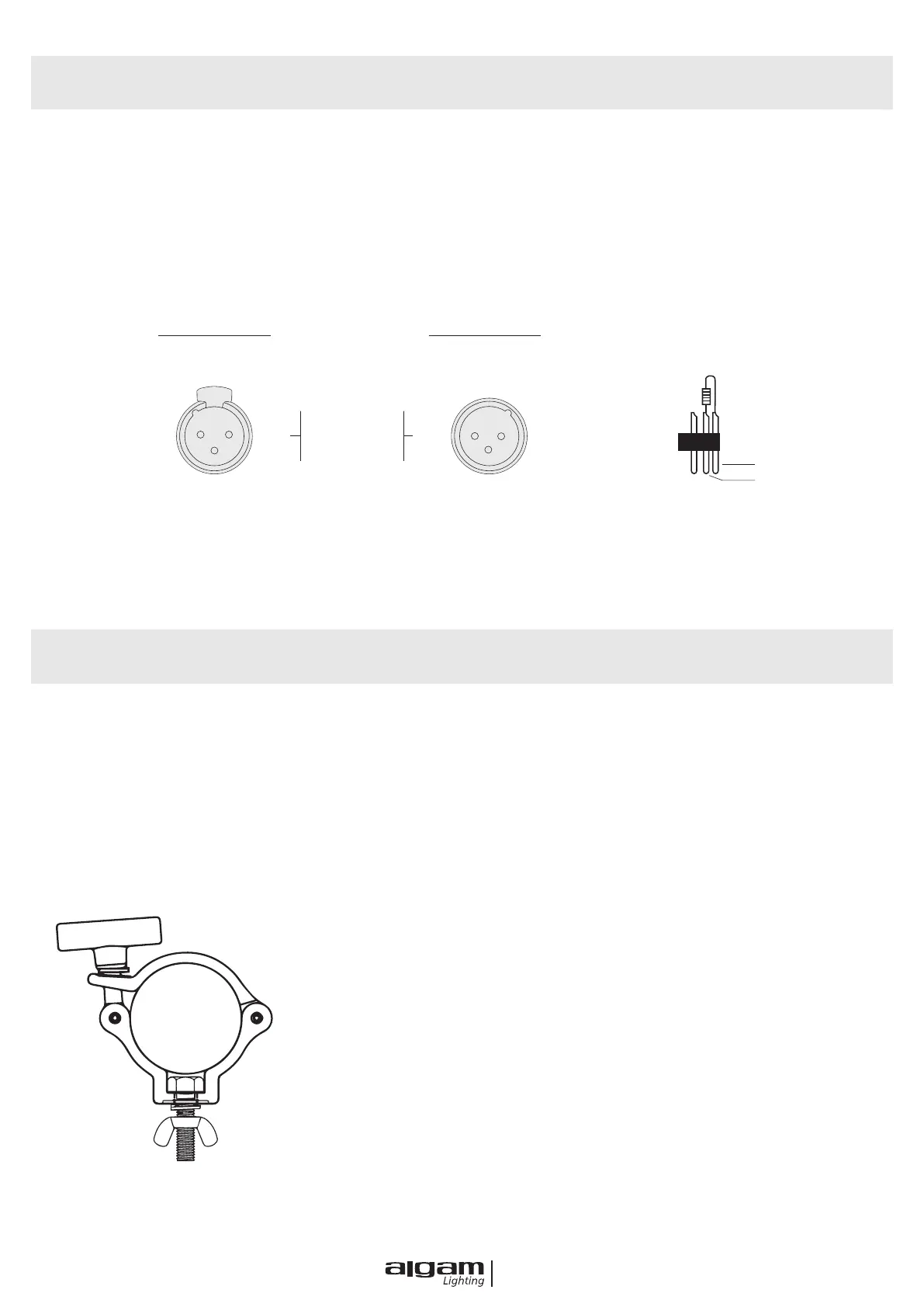

CONNEXION DMX
La connexion DMX de votre appareil à votre console doit être effectuée avec un câble blindé de bonne qualité.
En utilisation professionnelle, la norme DMX512 impose la présence d’un «bouchon DMX» sur le dernier appareil
DMX de la chaine an de naliser correctement la boucle de signal. Ce bouchon est constitué d’une résistance
de 120 ohms placée entre la broche 2 et la broche 3 du connecteur XLR.
Ce projecteur peut être posé au sol sur une surface plane mais également suspendu à une structure de scène
dans n’importe quelle orientation : en «douche» ou en «perroquet».
Vériez que la structure et les accessoires d’accroche supporte au moins 10 fois le poids des appareils qu’ils
supportent.
Lors d’une installation sur une structure scénique, vous pouvez utiliser les crochets en forme de «G» qui serrent
complètement le tube porteur pour plus de stabilité.
L’appareil est fourni avec un ou deux (selon la version) OMEGA de
xation. Fixez-y les crochets fermement en utilisant des écrous
autobloquants. Les OMEGA se xent à l’appareil avec des vis papillon
1/4 de tour.
SÉCURISEZ L’ACCROCHE !
Il est indispensable de sécuriser l’appareil avec une élingue de
sécurité approuvée pour le poids de l’appareil. Passez l’élingue dans
l’ancrage prévu à cet effet sur l’appareil.
MISE EN SERVICE
INSTALLATION PHYSIQUE - ACCROCHE
1
2
3
1
2
3
DMX-OUTPUT
XLR mounting-sockets (rear view) XLR mounting-plugs (rear view)
DMX-INTPUT
1 ∙ Shield
2 ∙ Shield (-)
3 ∙ Shield (+)
PIN3
PIN2
