Unité de base de l'automate programmable MicroLogix™ 1500 27
Publication 1764-IN001A-ML-P

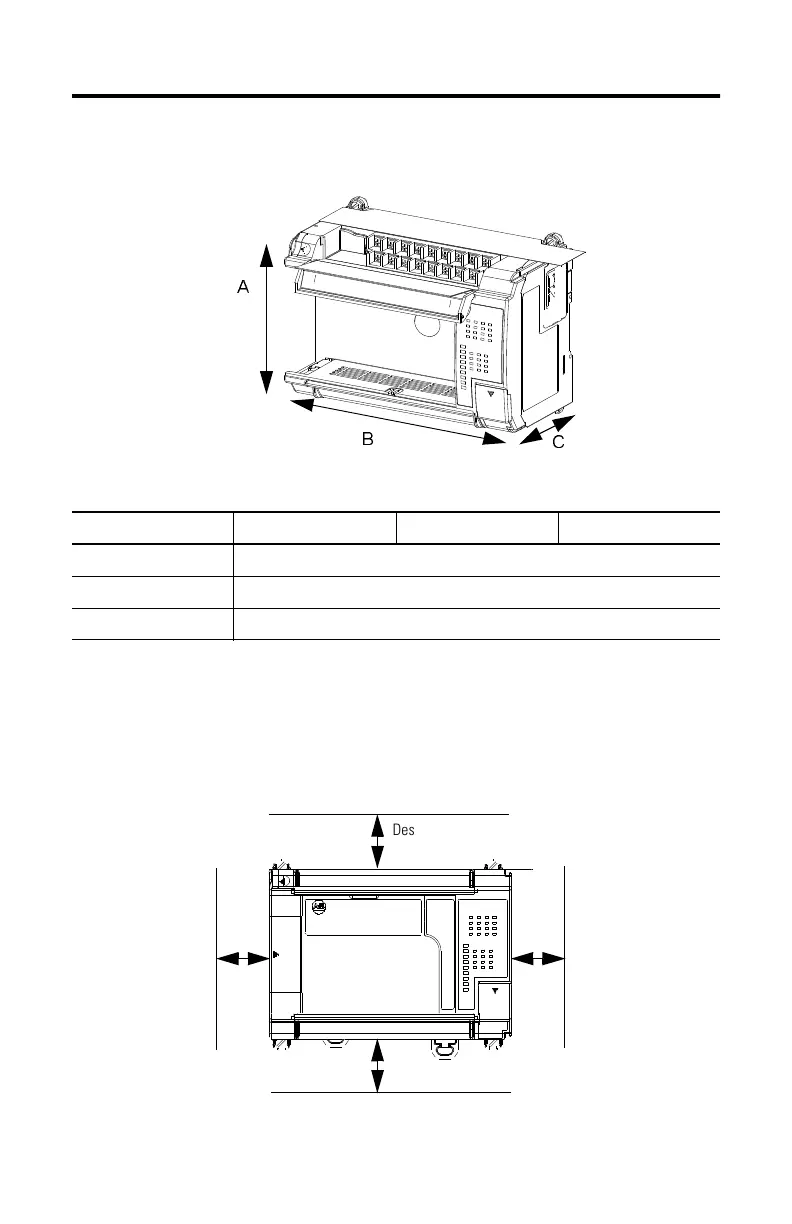

Dimensions de montage
Dégagements
L’unité de base est conçue pour être montée horizontalement avec les E/S
Compact™ sur la droite. Laissez 50 mm de dégagement de tous les côtés pour la
ventilation, comme indiqué ci-dessous.
Table 5 Dimensions
Dimensions 1764-24AWA 1764-24BWA 1764-28BXB
Hauteur (A) 138 mm
Largeur (B) 168 mm
Profondeur (C) 87 mm



Dessus
Dessous
Côté
Côté
Allen-Bradley Parts

Allen-Bradley micrologix 1500 Specifications

General

Processor Type	16-bit
Programming Language	Ladder Logic
Mounting	DIN rail or panel mount
Programming Software	RSLogix 500
Communication Ports	RS-232
Power Supply	24V DC
Operating Temperature	0°C to 55°C (32°F to 131°F)
Controller Type	Programmable Logic Controller (PLC)
