28 Unité de base de l'automate programmable MicroLogix™ 1500
Publication 1764-IN001A-ML-P
Montage sur rail DIN
Les loquets du rail DIN de l’unité de base et de l’extension d'E/S se verrouillent
en position ouverte, permettant ainsi le montage ou le retrait de systèmes
modulaires entiers. L’extension maximale du loquet en position ouverte est de
15 mm. Pour le démontage de l’unité de base, il est nécessaire d'utiliser un
tournevis plat. La base peut être montée sur rails DIN EN50022-35x7,5 ou
EN50022-35x15. Les dimensions de montage du rail DIN sont indiquées
ci-dessous.
Pour installer l’unité de base sur le rail DIN :
1. Montez le rail DIN. (Pour vous assurer que la position de l'automate sur le rail
DIN répond aux normes de dégagement recommandées, reportez-vous à
“Dégagements” on page 27 et au gabarit figurant à l’intérieur de la
couverture.)
2. Emboîtez la fente supérieure sur le rail DIN.
3. Appuyez l’unité de base contre le rail jusqu'à ce qu'elle s'enclenche.
4. Conservez la bande de protection contre les débris jusqu’à ce que vous ayez
fini de câbler l'unité de base et les autres appareils.

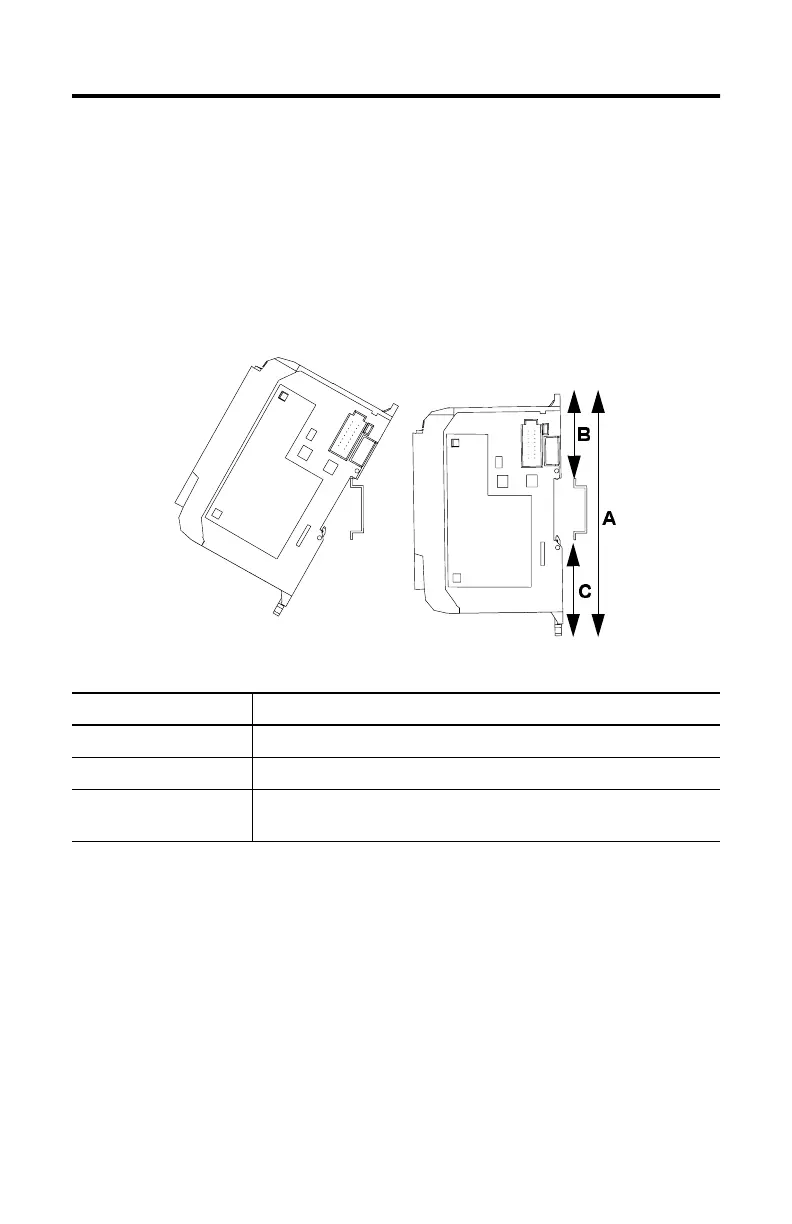

Table 6 Dimensions de montage du rail DIN
Dimensions Hauteur
A 138 mm
B 47,6 mm
C 47,6 mm, loquet de rail DIN fermé
54,7 mm, loquet de rail DIN ouvert
