70 Unità di base dei Controllori Programmabili MicroLogix™ 1500
Publication 1764-IN001A-ML-P

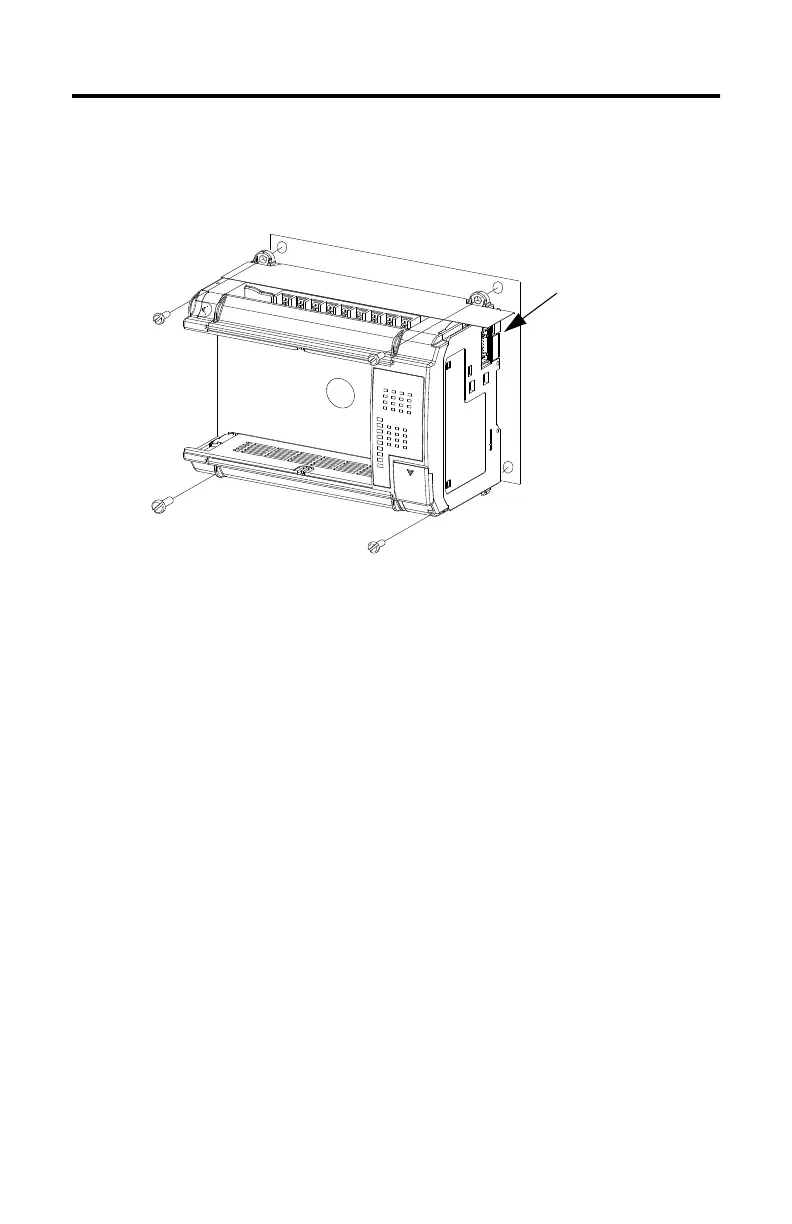

Utilizzo delle viti di montaggio
Montare il pannello utilizzando viti N. 8 o M4.
Per installare l’unità di base utilizzando le viti di montaggio:
1. Rimuovere la maschera dall’interno del retro copertina del documento.
2. Fissare la maschera alla superficie di montaggio. (Accertarsi che l’unità di base
abbia la spaziatura corretta) Vedi “Spaziatura del controllore” a pag. 67.
3. Effettuare i fori sulla maschera.
4. Rimuovere la maschera di montaggio.
5. Montare l’unità di base.
6. Non staccare la striscia protettiva prima di avere terminato il cablaggio dell'unità
di base e di qualsiasi altro dispositivo.
Maschera di montaggio
