Processeurs modulaires SLC 5/03, SLC 5/04 et SLC 5/05 19
Publication 1747-IN009E-FR-P - Avril 2007
Installation du processeur SLC
Assurez-vous que le système est hors tension, puis introduisez le processeur dans
l'emplacement 0 du châssis 1746.
Mise sous tension du processeur
1. Mettez l'alimentation du châssis sous tension.
2. Vérifiez les voyants du processeur et de l'alimentation du châssis. Le voyant de
l'alimentation doit être allumé et le voyant de défaut du processeur doit clignoter.
Reportez-vous à la figure 20 pour repérer l'emplacement des voyants de
l'alimentation et du processeur.
IMPORTANT
Les processeurs modulaires SLC 500 doivent être insérés dans l'emplacement
de gauche (emplacement 0). Si vous insérez le processeur dans un autre
emplacement, il ne fonctionnera pas.
Retirez la bande de protection après avoir installé le processeur. Dans le cas
contraire, l'alimentation risque de surchauffer.

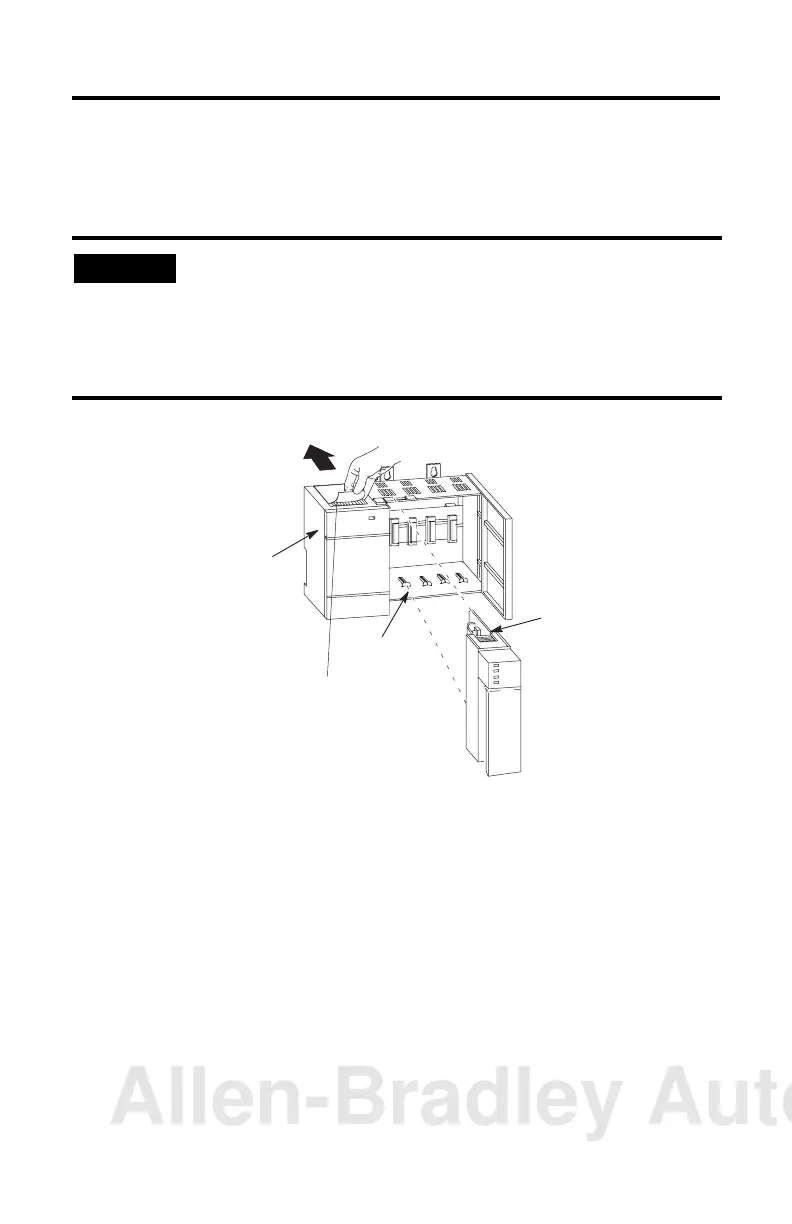

Alimentation
Bande de protection
Guide-carte
Patte de
verrouillage
du processeur
