20 Processeurs modulaires SLC 5/03, SLC 5/04 et SLC 5/05
Publication 1747-IN009E-FR-P - Avril 2007
Chargement de votre logiciel
Consultez la documentation de votre logiciel de programmation.
Etablissement de la communication avec le processeur
1. Reportez-vous au tableau suivant pour établir la communication entre le
processeur et votre ordinateur.
Processeur Procédure
SLC 5/03 Raccordez l'interface 1747-PIC entre le processeur et le port série de votre l'ordinateur,
ou l'interface 1747-UIC entre le processeur et le port USB de votre ordinateur, au moyen
d'un câble 1747-C13 ou 1747-CP3. Vous pouvez également utiliser une interface
1784-PKTX(D) ou 1784-PCMK, ou un câble 1747-CP3 entre la voie 0 du processeur
et le port série de l'ordinateur.
SLC 5/04 Utilisez un câble 1747-CP3 pour raccorder la voie 0 du processeur au port série
de l'ordinateur, ou l'interface 1747-UIC pour raccorder la voie 0 du processeur au port
USB de l'ordinateur, ou encore utilisez une interface 1784-PKTX(D) ou 1784-PCMK.
SLC 5/05 Utilisez un câble 1747-CP3 pour raccorder la voie 0 du processeur au port série
de l'ordinateur, ou le convertisseur d'interface 1747-UIC pour raccorder la voie 0 du
processeur au port USB de l'ordinateur. Pour une connexion Ethernet, connectez la voie 1
du processeur et la carte Ethernet du PC à un hub Ethernet à l’aide d’un câble
compatible 10Base-T.
(1)
(1) L'adresse EtherNet/IP doit d'abord être définie via BOOTP ou une connexion RS-232.
POWER
RUN
FLT
BATT
FORCE
DH485
RS232
POWER
RUN
FLT
BATT
FORCE
DH+
RS232
POWER
RUN
FLT
BATT
FORCE
ENET
RS232

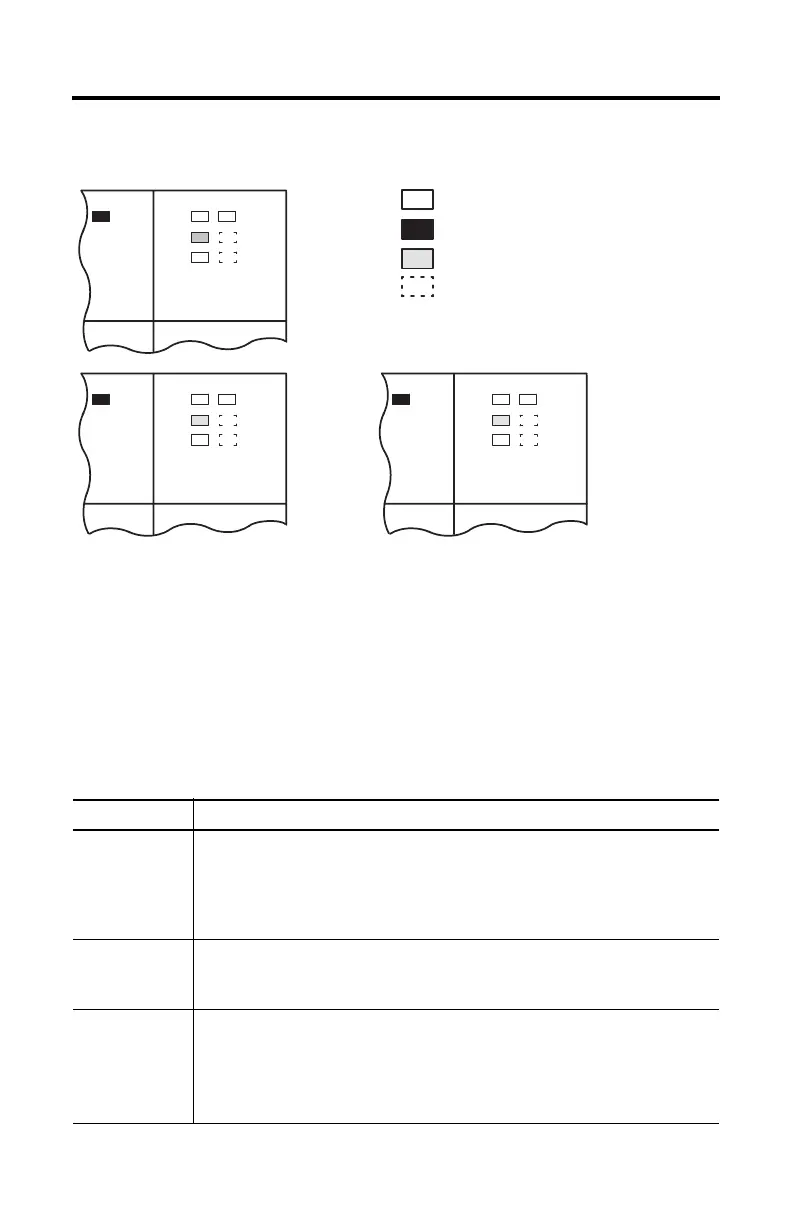

Voyants de l'alimentation et du processeur
Indique que le voyant est éteint.
Indique que le voyant est allumé.
Indique que le voyant clignote.
L'état du voyant n'a pas d'importance.
SLC 5/05
SLC 5/04
SLC 5/03
