68 Processadores Modulares SLC 5/03, SLC 5/04 e SLC 5/05
Publicação 1747-IN009E-PT-P - Abril 2007
Instalação do software
Consulte a documentação do software de programação.
Implantação de comunicação com o processador
1. Consulte a tabela a seguir para estabelecer a comunicação entre o processador
e seu computador.
Processador Procedimento
SLC 5/03 Conecte a interface 1747-PIC do processador à porta serial do computador ou conecte
a interface 1747-UIC do processador à porta USB do computador usando o cabo
1747-C13 ou 1747-CP3. Yambém pode ser usada uma interface 1784-PKTX(D)
ou 1784-PCMK, ou um cabo 1747-CP3 do canal 0 do processador à porta serial
do computador.
SLC 5/04 Conecte um cabo 1747-CP3 do canal 0 do processador à porta serial do computador
ou conecte a interface 1747-UIC do canal 0 do processador à porta USB do computador,
ou use uma interface 1784-PKTX(D) ou 1784-PCMK.
SLC 5/05 Conecte um cabo 1747-CP3 do canal 0 do processador à porta serial do computador,
ou conecte o conversor de interface 1747-UIC do canal 0 do processador à porta USB
do computador. Para conexão Ethernet, conecte o canal 1 do processador e a placa
Ethernet do PC a um hub Ethernet usando um cabo compatível com 10/100Base-T.
(1)
(1) Primeiro, defina o endereço IP/EtherNet por uma conexão RS-232 ou BOOTP.
POWER
RUN
FLT
BATT
FORCE
DH485
RS232
POWER
RUN
FLT
BATT
FORCE
DH+
RS232
POWER
RUN
FLT
BATT
FORCE
ENET
RS232

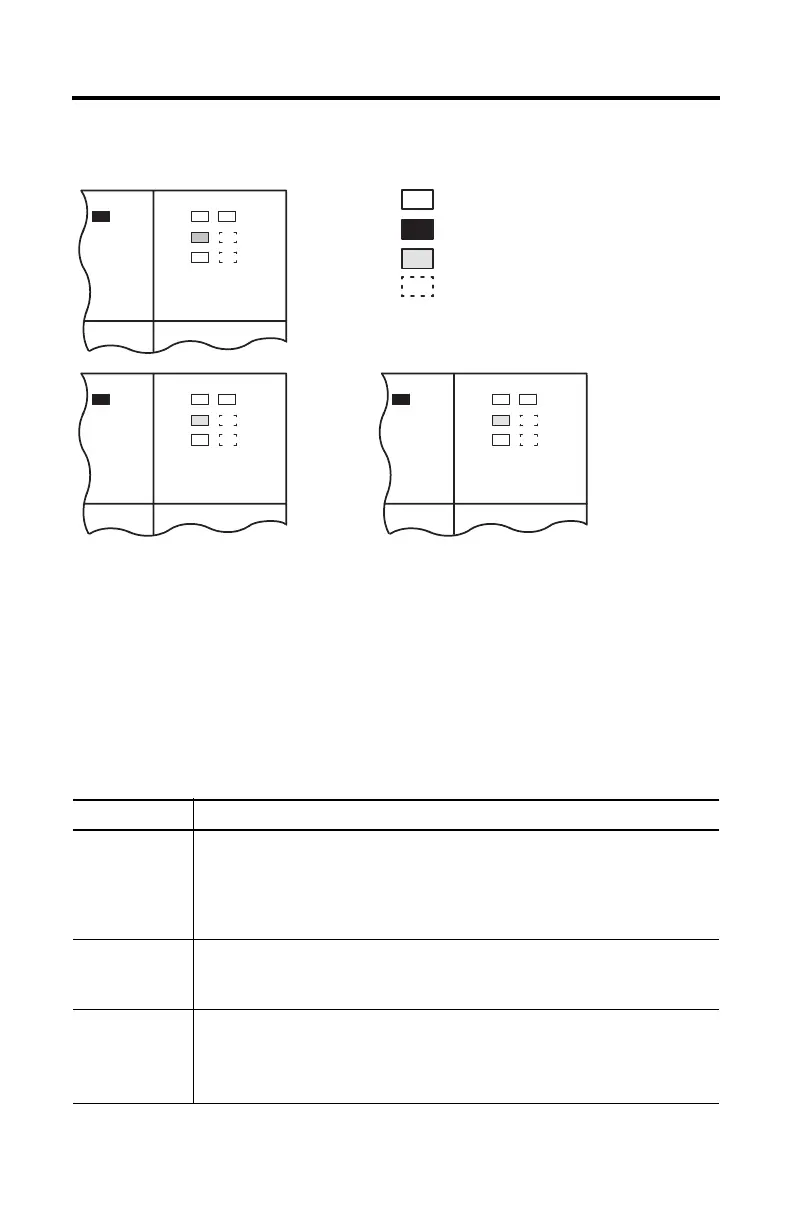

Fonte de aliemntação e LEDs indicadores
LED indicador apagado.
LED indicador aceso.
LED indicador piscando.
O status do LED indicador não importa.
SLC 5/05
SLC 5/04
SLC 5/03
