32 Modulare Prozessoren SLC 5/03, SLC 5/04 und SLC 5/05
Publikation 1747-IN009E-DE-P – April 2007
Laden der Software
Ziehen Sie die Dokumentation der Programmiersoftware zurate.
Herstellen einer Verbindung zum Prozessor
1. Die Schritte zum Herstellen einer Verbindung zwischen dem Prozessor und dem
PC können Sie der nachstehenden Tabelle entnehmen.
Prozessor Vorgehensweise
SLC 5/03
Schließen Sie die 1747-PIC-Schnittstelle des Prozessors an der seriellen Schnittstelle des
Computers an, oder schließen Sie die 1747-UIC-Schnittstelle des Prozessors am USB-Anschluss
des Computers an. Verwenden Sie eines der Kabel 1747-C13 oder 1747-CP3. Sie können auch
eine der Schnittstellen 1784-PKTX(D) oder 1784-PCMK oder ein 1747-CP3-Kabel von Kanal 0
des Prozessors zur seriellen Schnittstelle des Computers verwenden.
SLC 5/04 Schließen Sie ein 1747-CP3-Kabel von Kanal 0 des Prozessors an der seriellen
Schnittstelle des Computers an, oder verbinden Sie die 1747-UIC-Schnittstelle von Kanal
0 des Prozessors mit dem USB-Anschluss des Computers, oder verwenden Sie eine der
Schnittstellen 1784-PKTX(D) oder 1784-PCMK.
SLC 5/05 Schließen Sie ein 1747-CP3-Kabel von Kanal 0 des Prozessors an der seriellen Schnittstelle
des Computers an, oder verbinden Sie den 1747-UIC-Schnittstellenwandler von Kanal 0 des
Prozessors mit dem USB-Anschluss des Computers. Wenn Sie eine Ethernet-Verbindung
herstellen möchten, verbinden Sie Kanal 1 des Prozessors und die Ethernet-Karte des
Computers über ein 10/100Base-T-kompatibles Kabel mit einem Ethernet-Hub.
(1)
(1) Die EtherNet/IP-Adresse muss zuerst über BOOTP oder eine RS-232-Verbindung eingestellt werden.
POWER
RUN
FLT
BATT
FORCE
DH485
RS232
POWER
RUN
FLT
BATT
FORCE
DH+
RS232
POWER
RUN
FLT
BATT
FORCE
ENET
RS232

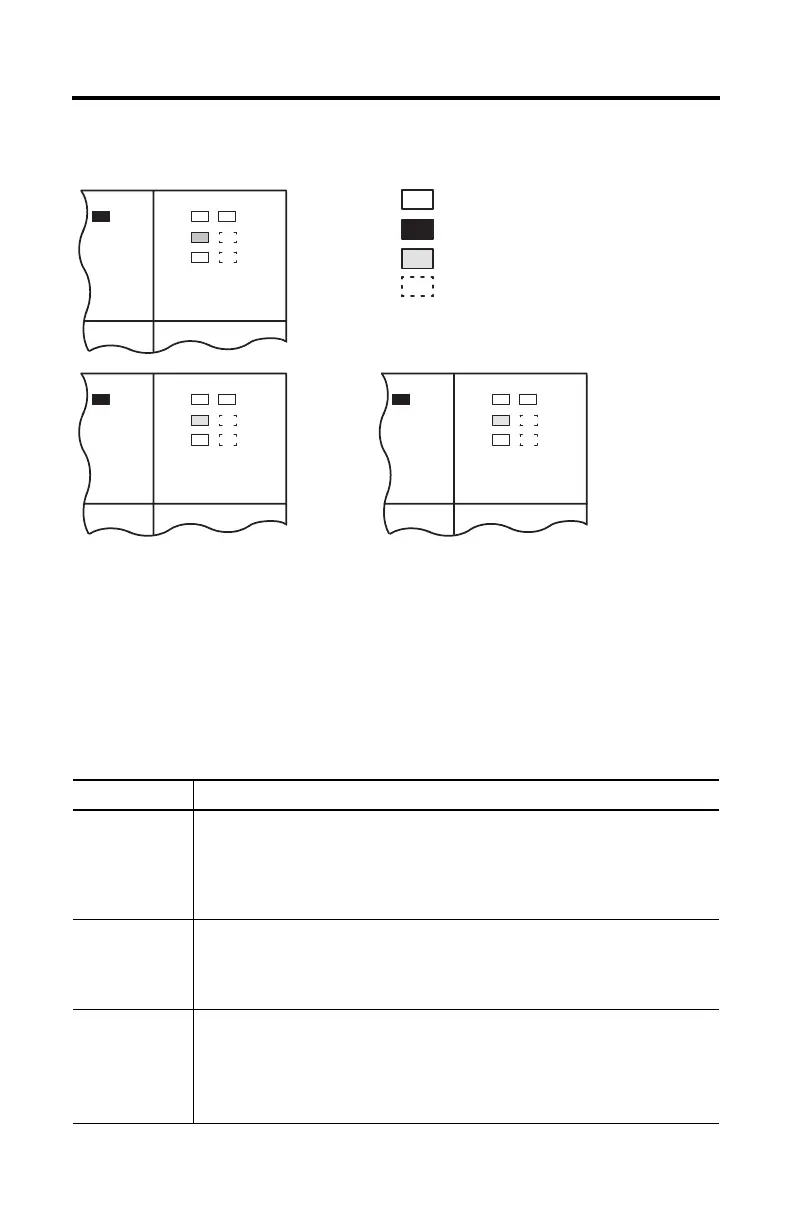

Netzteil und LED-Anzeigen
Zeigt an, dass die LED-Anzeige AUS ist.
Zeigt an, dass die LED-Anzeige AN ist.
Zeigt an, dass die LED-Anzeige BLINKT.
Der Status der LED-Anzeige ist
bedeutungslos.
SLC 5/05
SLC 5/04
SLC 5/03
