56 Procesadores SLC 5/03, SLC 5/04 y SLC 5/05
Publicación 1747-IN009E-MU-P-ES - Abril 2007
Carga del software
Consulte la documentación del software de programación.
Establecimiento de comunicación con el procesador
1. Consulte la siguiente tabla para establecer la comunicación entre el procesador
y su computadora personal.
Procesador Procedimiento
SLC 5/03 Conecte la interface 1747-PIC desde el procesador al puerto en serie de su computadora
personal o conecte la interface 1747-UIC desde el procesador al puerto USB de su
computadora personal usando el cable 1747-C13 ó 1747-CP3. También puede usar
una interface 1784-PKTX(D) o 1784-PCMK, o un cable 1747-CP3 desde
el canal 0 del procesador al puerto en serie de la computadora personal.
SLC 5/04 Conecte un cable 1747-CP3 desde el canal 0 del procesador al puerto en serie de la
computadora personal, o conecte la interface 1747-UIC desde el canal 0 del procesador
al puerto USB de la computadora personal, o use una interface 1784-PKTX(D)
o 1784-PCMK.
SLC 5/05 Conecte un cable 1747-CP3 desde el canal 0 del procesador al puerto en serie de
la computadora personal, o conecte el convertidor de interface 1747-UIC desde
el canal 0 del procesador al puerto USB de su computadora personal. Para
la conexión Ethernet, conecte el canal 1 del procesador y la tarjeta PC Ethernet
a un concentrador Ethernet usando cable compatible con 10/100Base-T.
(1)
(1) La dirección EtherNet/IP primero debe establecerse mediante BOOTP o una conexión RS-232.
POWER
RUN
FLT
BATT
FORCE
DH485
RS232
POWER
RUN
FLT
BATT
FORCE
DH+
RS232
POWER
RUN
FLT
BATT
FORCE
ENET
RS232

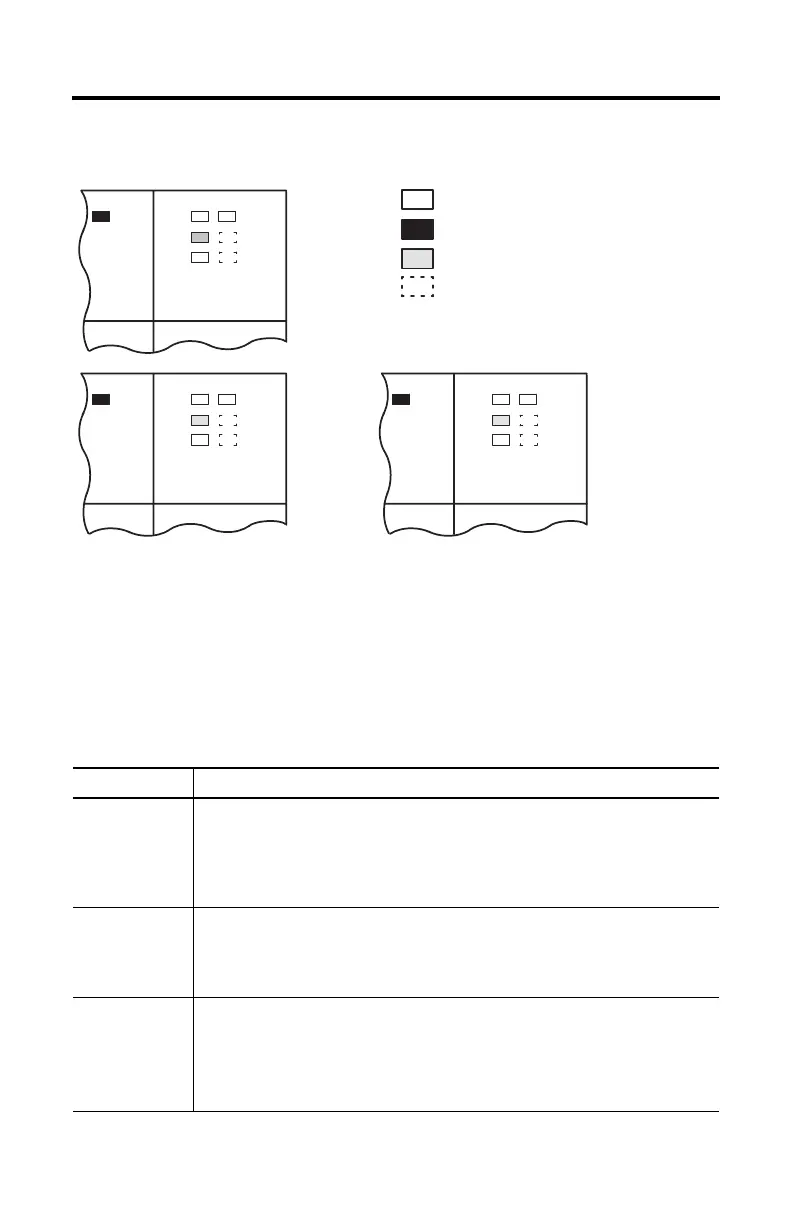

Fuente de alimentación eléctrica e indicadores LED
Indica que el indicador LED está APAGADO.
Indica que el indicador LED está ENCENDIDO.
Indica que el indicador LED está PARPADEAND
El estado del indicador LED no importa.
SLC 5/05
SLC 5/04
SLC 5/03
