39Subject to change without notice | 83053500oUK | ait-deutschland GmbH
0,9m
KS
3
0,9m
1b
3
1c
3
1a
Legende: 819400-1
Technische Änderungen vorbehalten.
Aufstellungshinweise für Anschluß der Kondensatleitung außerhalb des
Gebäudes.
KS Kiesschicht zur Aufnahme von bis zu 50l Kondenswasser pro Tag
als Pufferzone zum versickern.
3 Kondensatablaufrohr DN 40
Wichtig:
Beim direkten Einleiten des Kondenswassers in die Erde (Abbildung 1a),
muss das Kondensatablaufrohr (3) zwischen Boden und Wärmepumpe isoliert werden.
Wichtig:
Bei direktem Einleiten des Kondenswassers in eine Abwasser- oder
Regenwasserleitung muss ein Syphon gesetzt werden (Abbildung 1b). Es muss ein
oberhalb des Bodenreichs gedämmtes und senkrecht verlegtes Kunststoffrohr
verwendet werden. Weiterhin dürfen im Abflussrohr keine Rückschlagklappen oder
ähnliches installiert sein. Das Kondensatablaufrohr muss so angeschlossen werden,
dass das Kondensat frei in die Hauptleitung einfließen kann. Wird das Kondensat in
Drainagen oder in die Kanalisation abgeleitet, ist auf eine Verlegung mit einem Gefälle
zu achten.
In allen Fällen (Abbildung 1a und Abbildung 1b) muss gewährleistet sein,
dass das Kondenswasser frostfrei abgeführt wird.
8
7
6
5
4
3
2
1
www.alpha-innotec.de
D - 95359 Kasendorf
Industriestraße 3
Alpha-InnoTec GmbH
1
2
Ers. d.
Ers. f.
A
B
C
D
E
F
F
E
D
C
B
A
4
3
2
1
Benennung
Aufstellungshinweise
Kondensatablauf
819400
-
Zust.
Änderungstext
Datum
10.6.2011
DM
Von
Blatt
von
Werkstoff
Gewicht
Maßstab
1:40
Det. Maßstab
Datum
Name
Erstellt
Gepr.
Norm.
9.6.2011
Markieton
10.6.2011
Markieton
toleranz
Allgemein-
DIN ISO 2768 -c
Oberflächen
ArtikelNr.
Schutzvermerk ISO 16016 beachten
2a
2b
Legende: 819400-2
Technische Änerungen vorbehalten.
Aufstellungshinweise für Anschluß der Kondensatleitung innerhalb des
Gebäudes.
Wichtig:
Beim Anschluss der Kondensatleitung innerhalb eines Gebäudes muss ein Syphon
eingebaut werden, der mit dem Abflussrohr gasdicht abschließt (siehe Abbildung 2a).
An der Kondensatabflussleitung der Wärmepumpe dürfen keine zusätzlichen
Abflussleitungen angeschlossen werden. Die Abflussleitung in Richtung Kanalisation
muss frei sein. D.h. nach der Anschlussleitung der Wärmepumpe darf weder eine
Rückschlagklappe noch ein Syphon eingebaut werden.
In allen Fällen (Abbildung 2a) muss gewährleistet sein, dass das Kondenswasser frostfrei
abgeführt wird.
8
7
6
5
4
3
2
1
www.alpha-innotec.de
D - 95359 Kasendorf
Industriestraße 3
Alpha-InnoTec GmbH
Schutzvermerk nach DIN 34 beachten
2
2
Ers. d.
Ers. f.
A
B
C
D
E
F
F
E
D
C
B
A
4
3
2
1
Benennung
Aufstellungshinweise
Kondensatablauf
819400
-
Zust.
Änderungstext
Datum
10.6.2011
DM
Von
Blatt
von
Werkstoff
Gewicht
Maßstab
1:40
Det. Maßstab
Datum
Name
Erstellt
Gepr.
Norm.
9.6.2011
Markieton
10.6.2011
Markieton
toleranz
Allgemein-
DIN ISO 2768 -c
Oberflächen
ArtikelNr.

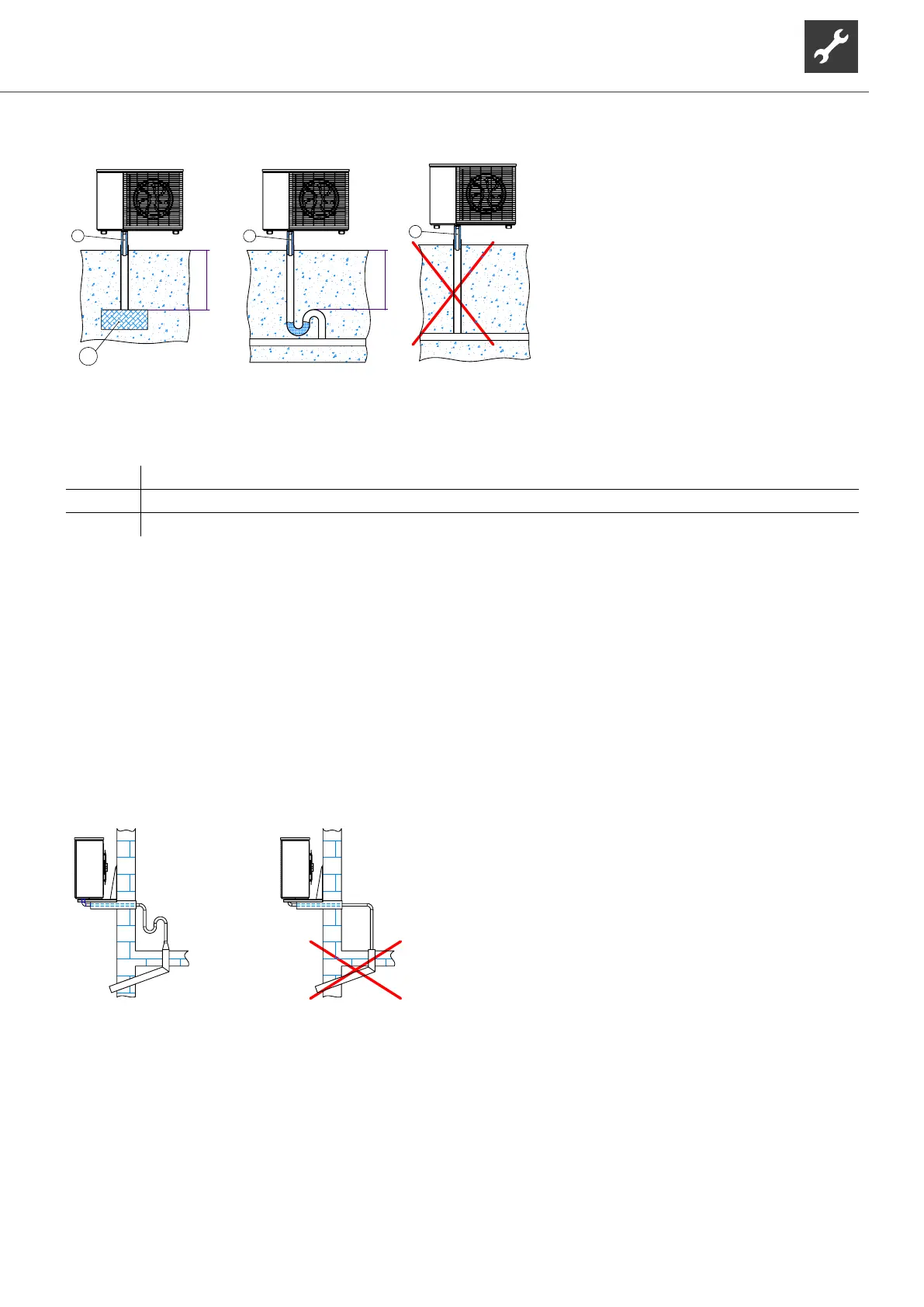

Keys: UK819400-1
Pos. Name
KS Gravel bed for holding up to 50 l condensate per day as buffer zone for seepage
3 Condensate drain pipe DN 40 (on site)
Important:
If the condensate is discharged directly into the ground (figure 1a), the condensate drain pipe
(③) must be insulated
between the ground and the heat pump.
Important: If the condensate is discharged directly into a sewage or rainwater pipe, a waste trap must be applied (figure 1b).
A vertically installed, insulated plastic pipe must be used above the ground. In addition, no non-return valves or
similar must be installed in the drain pipe. The condensate drain pipe must be connected in such a way that the
condensate drain pipe can flow freely into the main pipe. If the condensate is discharged into drains or the sewage
system, ensure installation with a gradient.
It must be ensured that the condensate is discharged frost-free in all cases (figure 1a and figure 1b).
Keys: UK819400-2
Important: If the condensate line is connected inside a building, a waste trap must be installed with an airtight connection to the
drain pipe (see figure 2a).
No additional drain pipes may be connected to the condensate drain pipe of the heat pump. The drain pipe into the
sewage system must be clear, i.e. neither a non-return valve nor a waste trap must be installed downstream of the
heat pumps connection cable.
It must be ensured that the condensate is discharged frost-free in all cases (figure 2a).
LWD External condensate line connection
Internal condensate line connection
