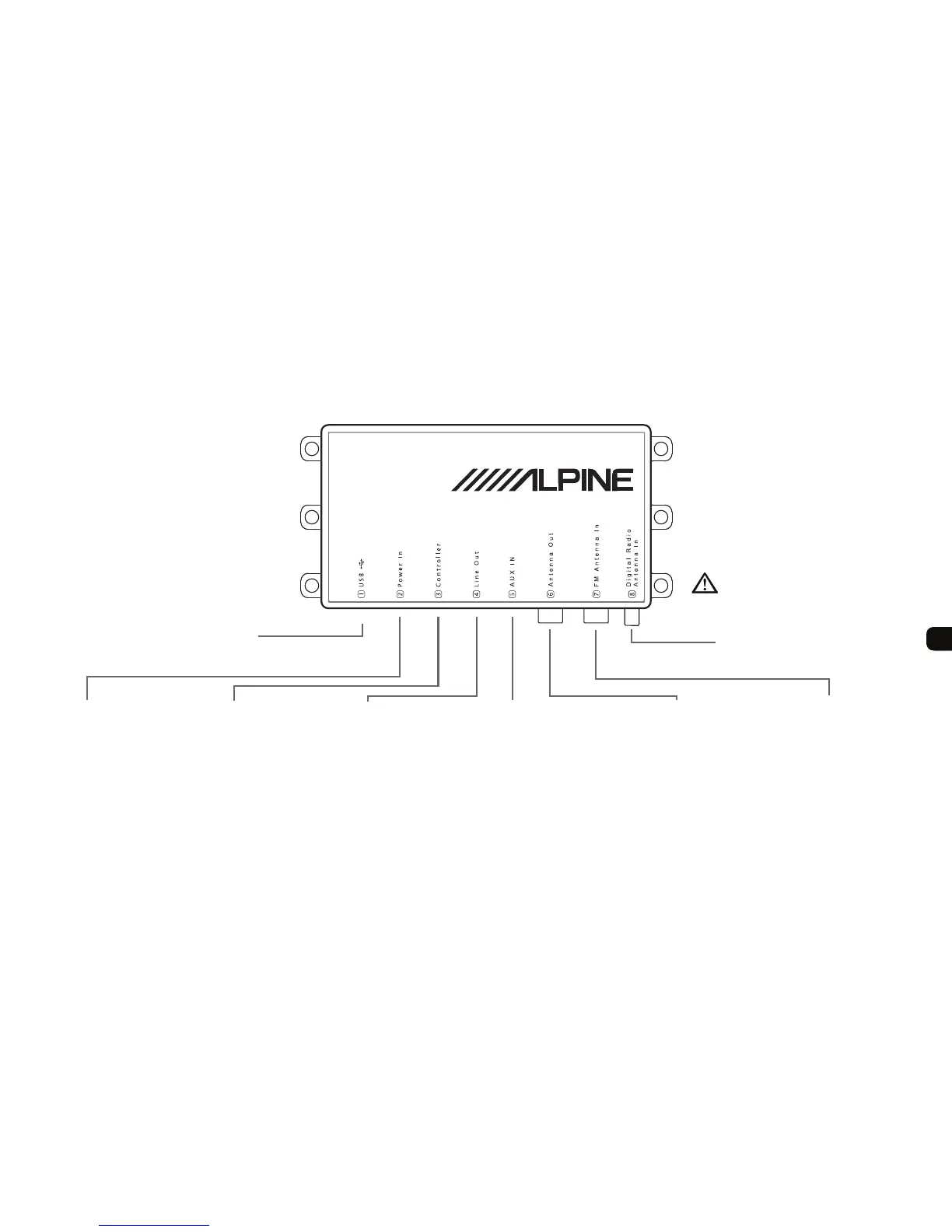

Unità centrale (interfaccia)
In genere, l'unità centrale di EZi-DAB viene
installata in un punto nascosto, lasciando
talvolta visibili solo le prolunghe dei cavi
che permettono il collegamento agli
ingressi AUX IN e USB.
1 USB
Collegata in genere al cavo di
prolunga USB in dotazione. Per la
riproduzione audio o la ricarica,
collegare l'iPod o il lettore USB alla
prolunga (o direttamente). È anche
impiegata per gli aggiornamenti del
software con chiavetta USB.
2 Ingresso alimentazione
Collegato all'alimentazione
a 12 V della vettura.
3 Dispositivo di controllo
Collegato al dispositivo
di controllo di EZi-DAB.
4 Uscita di linea
(3,5 mm)
Uscita audio (può essere
collegata all'ingresso
ausiliario dell'autoradio).
5 Ingresso ausiliario
(3,5 mm)
Ingresso audio da
un dispositivo audio
ausiliario.
6 Uscita antenna
Si collega all'ingresso
dell'antenna FM
dell'autoradio quando si
sceglie l’iniezione diretta del
segnale modulato in FM.
7 Ingresso antenna FM
Si collega all’antenna
FM presente in vettura
quando si sceglie
l’iniezione diretta del
segnale modulato in FM.
8 Ingresso antenna radio digitale
Collegato all'antenna radio digitale
di EZi-DAB.
Accertare che l’antenna da collegare
sia ESCLUSIVAMENTE di tipo con
alimentazione via phantom a 5 V.
In caso contrario si potrebbero
verifi care danni al dispositivo.
