18

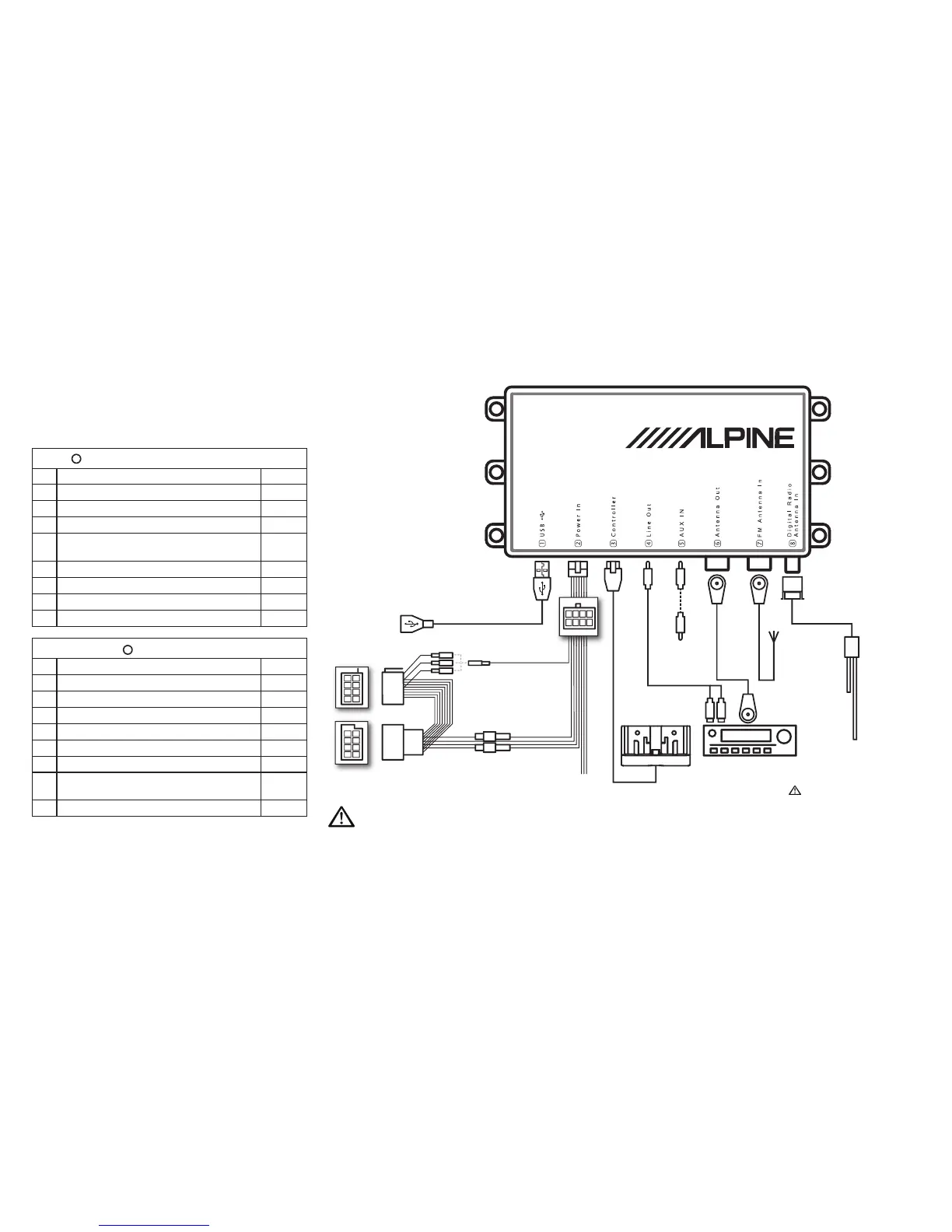

Collegamenti e schema elettrico
del sistema
A
Pin dei dei connettori di alimentazione di EZi-DAB
Pin Funzione Colore
1 Nav_Tel_Audio+ Viola
2 Nav_Phone_Mute Grigio
3 Illuminazione abitacolo Marrone
4 Alimentazione permanente batteria 12 V (con
portafusibili di serie)
Giallo
5 Nav_Tel_Audio_GND Rosa
6 Accensione commutata 12 V (con portafusibili di serie) Rosso
7 Disattivazione audio vettura (con crimp) Arancione
8 Massa Nero
B
Pin dei connettori ISO
Pin Funzione Colore
1 Disattivazione audio 1 (con crimp) Bianco
2 Disattivazione audio 2 (con crimp) Arancione
3 Disattivazione audio 3 (con crimp) Blu
4 Accensione commutata 12 V (con portafusibili in serie)
* Rosso
5 Non utilizzato Verde
6 Illuminazione abitacolo Marrone
7 Alimentazione permanente batteria 12 V (con
portafusibili in serie)
*
Giallo
8 Massa Nero
2
4
6
8
2
1
4
3
6
5
8
7
1
3
5
7
1
5
2
6
3
7
4
8
Cavo di prolunga USB
(in dotazione)
Cavo di ingresso
ausiliario
(3,5 mm) (AUX IN)
Antenna FM
esistente della
vettura
†
Cavo loop-through FM
(in dotazione)
†
Centralina
Cavo di ingresso ausiliario
centralina (da 3,5 mm ad
audio doppio o 3,5 mm)
†
Staffa per dispositivo di controllo EZi-DAB (in dotazione)
Cablaggio di
alimentazione
(in dotazione)
Portafusibili per 12
V permanente e 12 V
commutato.*
Mute
* Su alcune vetture le connessioni di alimentazione commutata e permanente possono essere invertite.
Se necessario, aprire il portafusibili e invertire le connessioni.
†
In caso di connessione all'ingresso ausiliario dell'autoradio, le connessioni tra antenna FM ed EZi-DAB non sono necessarie.
Antenna opzionale (es.: KAE-220DA)
o eventuale antenna DAB attiva
(alimentata) con alimentazione
phantom a 5 V e connettore SMB (f)
Collegare ESCLUSIVAMENTE
un'antenna con alimentazione
phantom a 5 V dedicata. In caso
contrario si potrebbero verifi care
danni al dispositivo.
