18

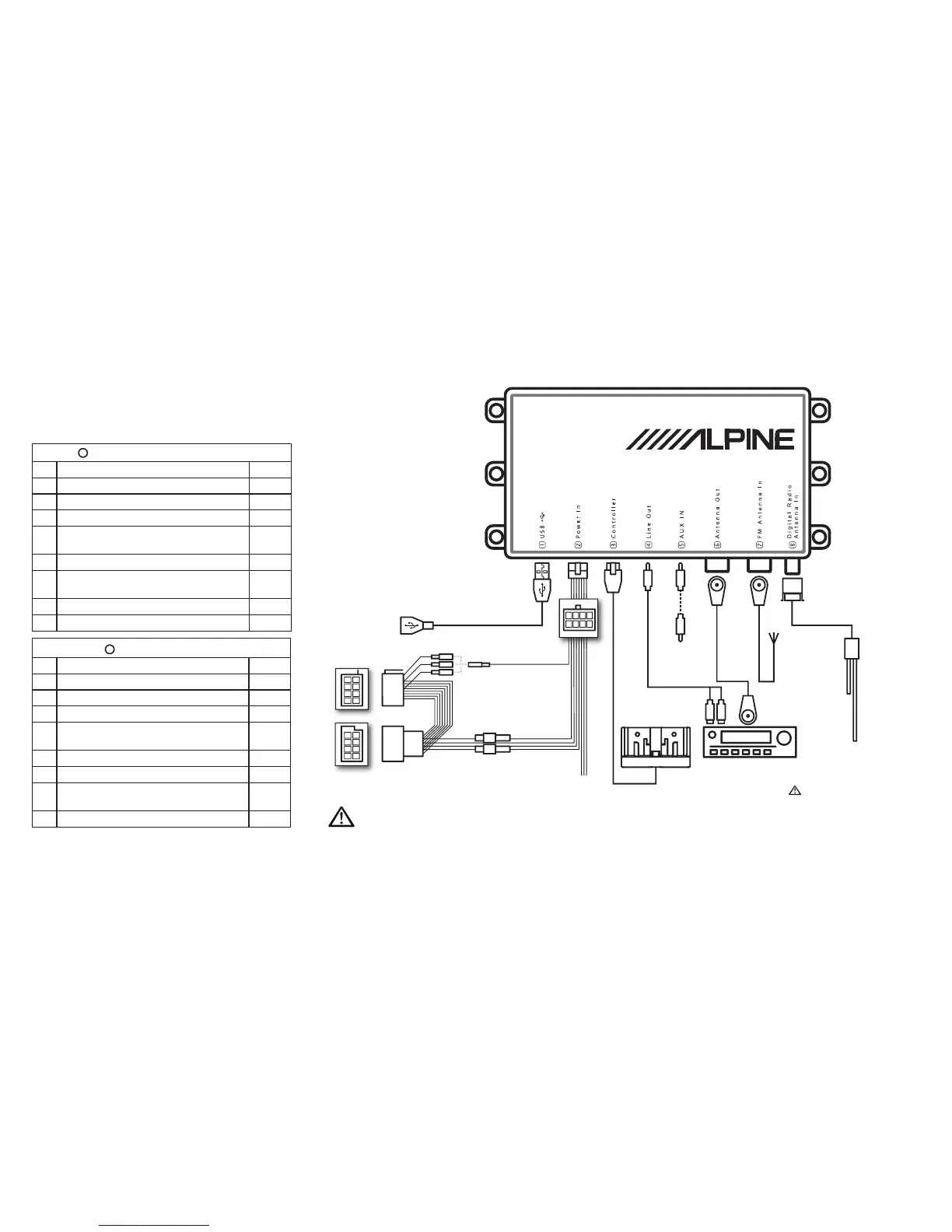

Diagram van aansluitingen en
systeembedrading
A
Pinnen van de EZi-DAB -stroomaansluiting
Pin Functie Kleur
1 Nav_Tel_Audio+ Paars
2 Nav_Tel_Mute Grijs
3 Binnenverlichting Bruin
4 12-volts continue accuvoeding (met houder voor in
serie geschakelde zekeringen)
Geel
5 Nav_Tel_Audio_GND Roze
6 12-volts geschakelde ontsteking (met houder voor
in serie geschakelde zekeringen)
Rood
7 Mutefunctie (met klemverbinding) Oranje
8 Aarde Zwart
B
Pinnen van de ISO-stekkers
Pin Functie Kleur
1 Mutefunctie 1 (met klemverbinding) Wit
2 Mutefunctie 2 (met klemverbinding) Oranje
3 Mutefunctie 3 (met klemverbinding) Blauw
4 12-volts geschakelde ontsteking (met houder voor
in serie geschakelde zekeringen)
*
Rood
5 Niet gebruikt Groen
6 Binnenverlichting Bruin
7 12-volts continue accuvoeding (met houder voor in
serie geschakelde zekeringen)
*
Geel
8 Aarde Zwart
2
4
6
8
2
1
4
3
6
5
8
7
1
3
5
7
1
5
2
6
3
7
4
8
Usb-verlengkabel
(geleverd)
AUX IN-kabel
(3,5 mm geleverd)
Op voertuig
aanwezige
FM-antenne
†
FM- doorluskabel
(geleverd)
†
Hoofdunit
AUX-IN-aansluitkabel van
hoofdunit (3,5 mm tot dual
phono of 3,5 mm)
†
Steun van EZi-DAB-bedieningsunit (geleverd)
Voedingskabel
(geleverd)
Zekeringhouders voor
12 V continu en 12 V
geschakeld.*
Mutefunctie
* In sommige voertuigen kunnen de geschakelde en continue voedingsaansluitingen omgedraaid zijn.
Open de zekeringhouders en verwissel indien nodig de aansluitingen..
†
Indien aangesloten op de AUX IN van de hoofdunit zijn aansluitingen van de FM-antenna met EZi-DAB niet vereist.
Optionele antenne (bv. KAE-220DA) of
een actieve (powered) DAB-antenne
met 5 V fantoomvoeding en SMB-
aansluiting (v)
Sluit ALLEEN een speciale antenne
met fantoomvoeding van 5 V aan.
Als u dat niet doet, kan het toestel
defect raken.
