18

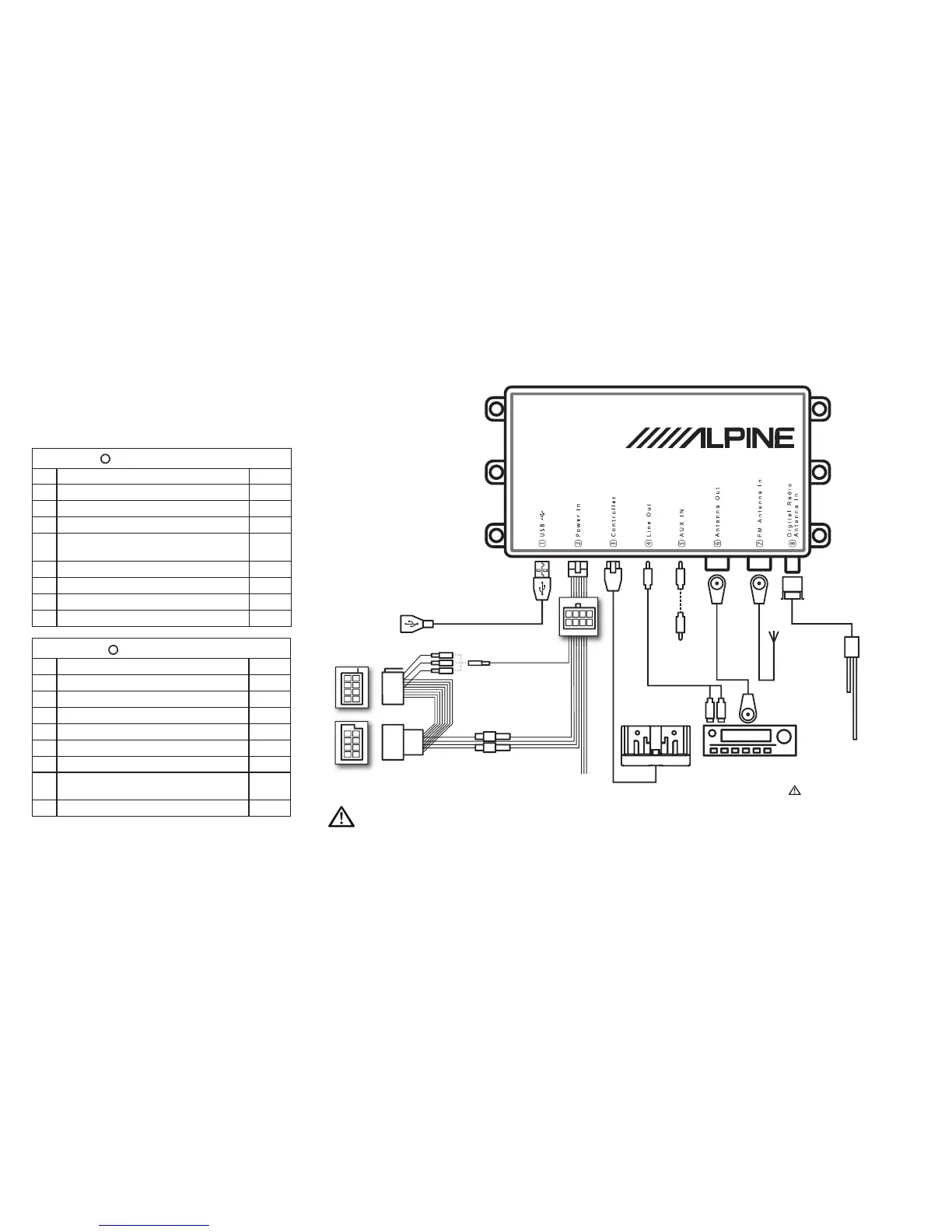

Anslutningar och system
för kabeldiagram
A
EZi-DAB-anslutningskontakter
Pin Funktion Färg
1 Nav_Tel_Audio+ Lila
2 Nav_Telefon_Mute Grå
3 Kabinbelysning Brun
4 12 V Permanent batteriförsörjning (med serie-
säkringshållare)
Gul
5 Nav_Tel_Audio_GND Rosa
6 12 V kopplad tändning (med serie-säkringshållare) Röd
7 Bil-mute (med enkelledare) Orange
8 Jord Svart
B
ISO-anslutningskontakter
Pin Funktion Färg
1 Mute 1 (med enkelledare) Vit
2 Mute 2 (med enkelledare) Orange
3 Mute 3 (med enkelledare) Blå
4 12 V kopplad tändning (med serie-säkringshållare)
* Röd
5 Ej använd Grön
6 Kabinbelysning Brun
7 12 V permanent batteriförsörjning (med serie-
säkringshållare)
*
Gul
8 Jord Svart
2
4
6
8
2
1
4
3
6
5
8
7
1
3
5
7
1
5
2
6
3
7
4
8
USB-förlängningskabel
(medföljer)
AUX IN-kabel
(3,5 mm medföljer)
Befi ntlig FM-antenn
på fordonet
†
Loop-through-kabel för
FM-antenn (medföljer)
†
Huvudenhet
Valfri antenn (t.ex. KAE-220DA) eller
en aktiv (strömdriven) DAB-antenn
med 5 V fantommatning och
SMB (f)-kontakt
Se till att du ENDAST ansluter en
dedicerad 5 V fantommatad antenn.
Underlåtenhet att göra detta kan
leda till att enheten blir defekt.
Huvudenhetens AUX IN-kabel-
anslutning (3,5 mm för dubbla
hörlursingångar eller 3,5 mm)
†
EZi-DAB-styrenhetskonsol (medföljer)
Kablage
(medföljer)
Säkringshållare för
permanenta 12 V och
kopplade 12 V.*
Mute
* På vissa fordon kan kopplade och permanenta live-anslutningar vara omvända.
Vid behov, öppna säkerhetshållaren och vänd på anslutningarna.
†
Vid anslutning till huvudenheten AUX IN krävs ej att FM-antennen är ansluten till EZi-DAB.
