18

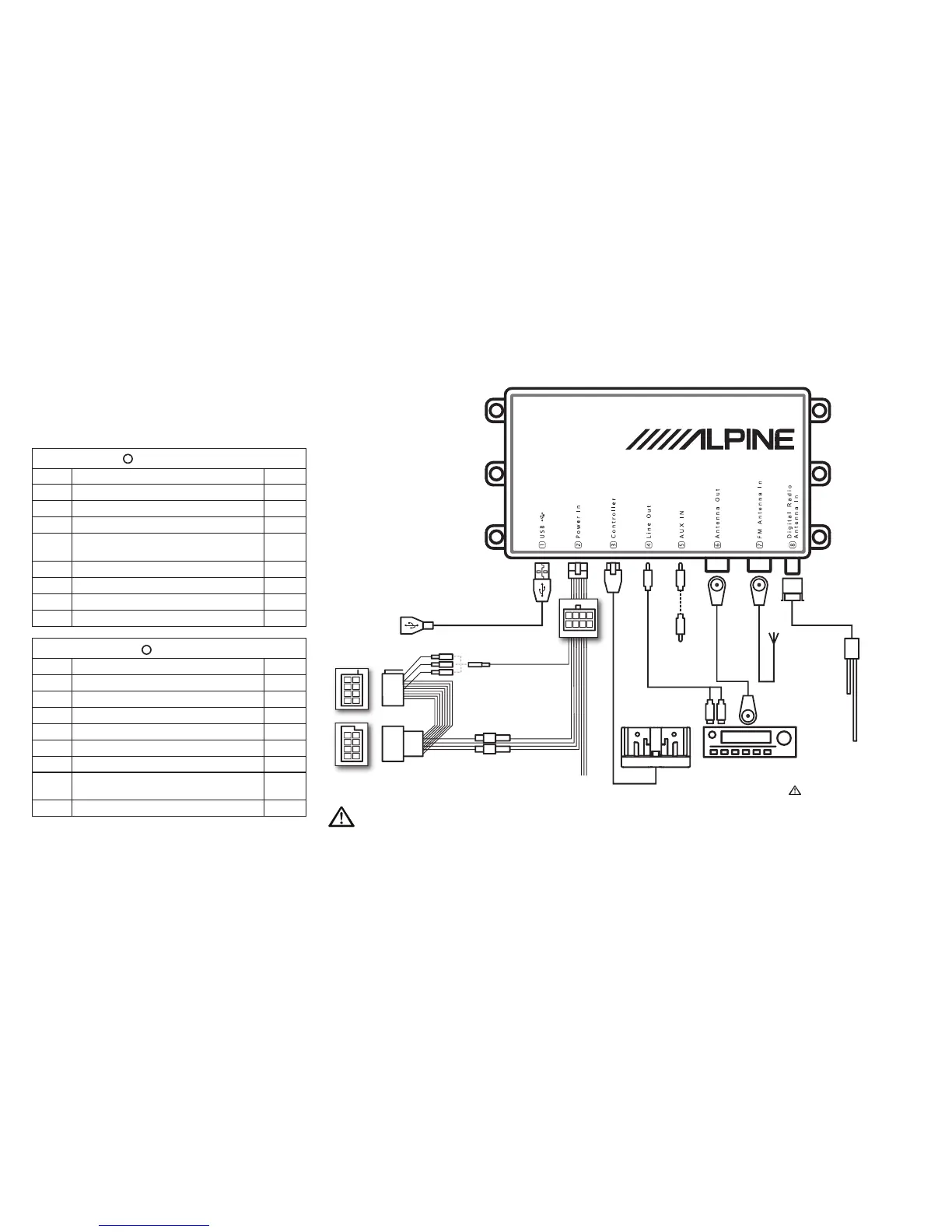

Tilslutninger og
ledningsdiagram
A
EZi-DAB-strømstikben
Stikben Funktion Farve
1 Nav_Tel_Audio+ Lilla
2 Nav_Phone_Mute Grå
3 Kabinelys Brun
4 12 V permanent batteriforsyning (med
seriesikringsholder)
Gul
5 Nav_Tel_Audio_GND Pink
6 12 V switchet tænding (med seriesikringsholder) Rød
7 Afbrydelse af billyd (med krympning) Orange
8 Jord Sort
B
ISO-stikben
Stikben Funktion Farve
1 Mute 1 (med krympning) Hvid
2 Mute 2 (med krympning) Orange
3 Mute 3 (med krympning) Blå
4 12 V switchet tænding (med seriesikringsholder)
* Rød
5 Bruges ikke Grøn
6 Kabinelys Brun
7 12 V permanent batteriforsyning (med
seriesikringsholder)
*
Gul
8 Jord Sort
2
4
6
8
2
1
4
3
6
5
8
7
1
3
5
7
1
5
2
6
3
7
4
8
USB-forlængerkabel
(medfølger)
AUX-indgangskabel
(3,5 mm medfølger)
Eksisterende
FM-bilantenne
†
FM-loop-through-
kabel (medfølger)
†
Hovedenhed
AUX-indgangskabel til
hovedenhed (3,5 mm til
dual phono eller 3,5 mm) †
EZi-DAB controller-beslag (medfølger)
Strømkabelrør
(medfølger)
Sikringsholdere til
permanent 12 V og
switchet 12 V.*
Mute
* På nogle biler kan switchede og permanente tilslutninger ombyttes.
Åbn sikringsholderne og ombyt tilslutningerne, hvis dette påkræves.
†
Hvis FM-antennen er tilsluttet hovedenhedens AUX-indgang, er det ikke nødvendigt at slutte den til EZi-DAB.
Valgfri antenne (f.eks. KAE-220DA)
eller en hvilken som helst aktiv
DAB-antenne med 5 V fantomfeed
og SMB-stik (f).
Sørg for KUN at tilslutte en dedikeret
5 V antenne med fantomfeed. Hvis
ikke, kan det føre til, at enheden
bliver defekt.
