18

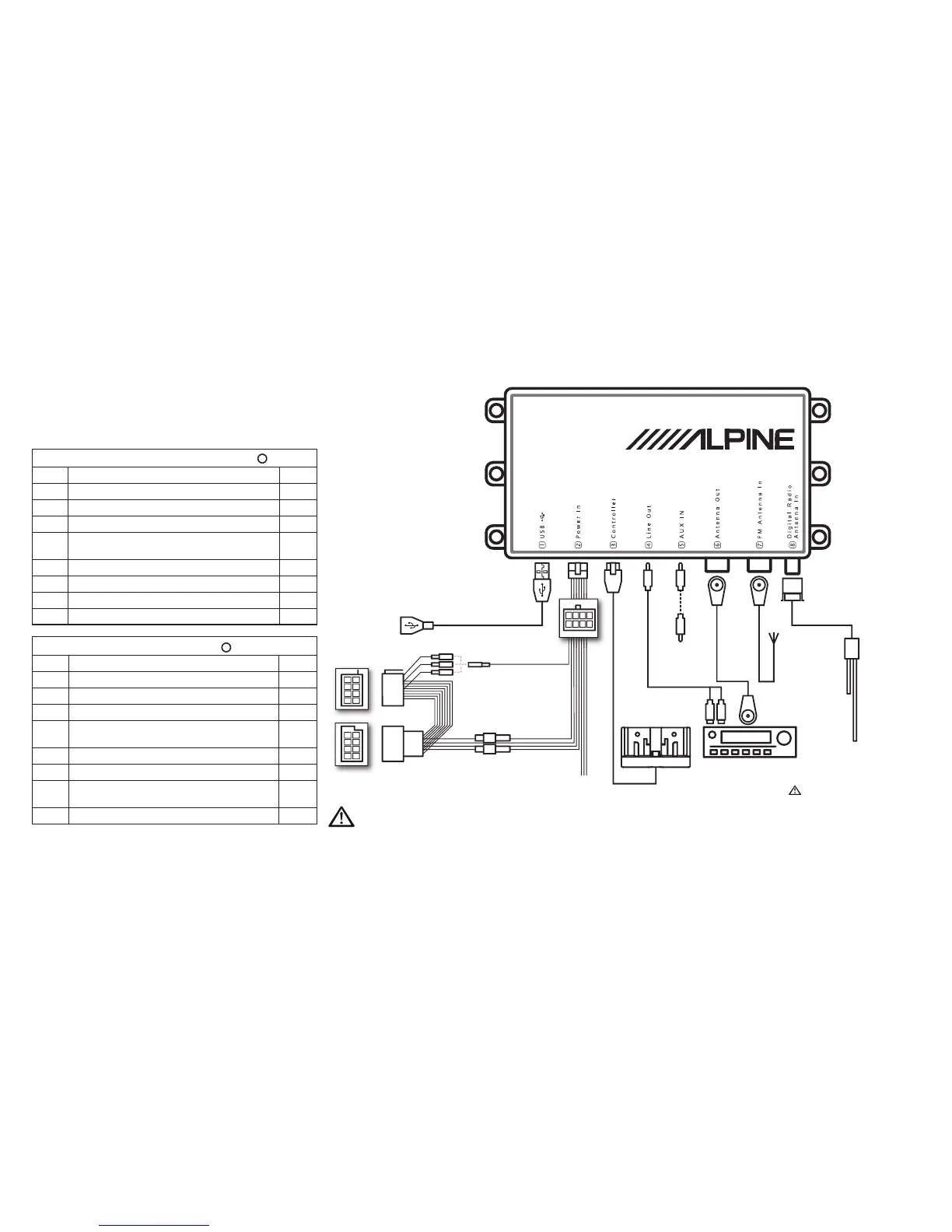

Connexions et schéma de
câblage du système
Broches de connecteur d'alimentation EZi-DAB
A
Broche Fonction Couleur
1
Son du système de navigation/téléphone (borne +)
Violet
2
Coupure du son sur système de navigation/téléphone
Gris
3
Éclairage de l'habitacle
Marron
4
Alimentation permanente sur batterie 12 V (avec porte-fusible
monté en série)
Jaune
5
Son du système de navigation/téléphone (borne de terre)
Rose
6
Alimentation commutée 12 V (avec porte-fusible monté en série)
Rouge
7
Coupure du son du système audio du véhicule (avec sertissage)
Orange
8
Masse
Noir
Broches du connecteur ISO
B
Broche Fonction Couleur
1
Coupure du son 1 (avec sertissage)
Blanc
2
Coupure du son 2 (avec sertissage)
Orange
3
Coupure du son 3 (avec sertissage)
Bleu
4
Alimentation commutée 12 V (avec porte-fusible monté en
série)
*
Rouge
5
Inutilisé
Vert
6
Éclairage de l'habitacle
Marron
7
Alimentation permanente de batterie 12 V (avec porte-fusible
monté en série)
*
Jaune
8
Masse
Noir
2
4
6
8
2
1
4
3
6
5
8
7
1
3
5
7
1
5
2
6
3
7
4
8
Câble d'extension USB
(fourni)
Câble d'entrée
auxiliaire
(3,5mm, fourni)
Antenne FM
existante du
véhicule
†
Câble de la passerelle
FM (fourni)
†
Boîtier de commande
Câble de raccordement de
l'entrée auxiliaire sur le boîtier de
commande (1 mini-jack/2 RCA
ou 1 mini-jack/1 mini-jack)
†
Support de fi xation du boîtier de commande EZi-DAB (fourni)
Faisceau d'alimentation
(fourni)
Porte-fusibles pour alimentation
permanente 12 V et alimentation
commutée 12 V*.
Coupure du son
* L’alimentation permanente et l’alimentation commutée peuvent être inversées sur certains véhicules.
En pareil cas, ouvrez les porte-fusibles et inversez les branchements.
†
Dans le cas d’un raccordement à l’entrée auxiliaire du boîtier de commande, les connexions de l’antenne FM sur le EZi-DAB ne sont pas nécessaires.
Antenne en option (p.ex. KAE-220DA)
ou toute antenne DAB active
(alimentée) avec alimentation fantôme
de 5 V et connecteur SMB (f)
Veillez à brancher UNIQUEMENT une
antenne à alimentation fantôme de 5 V
prévue à cet effet. Le non-respect de
cette recommandation peut entraîner
une défectuosité de l'appareil.
