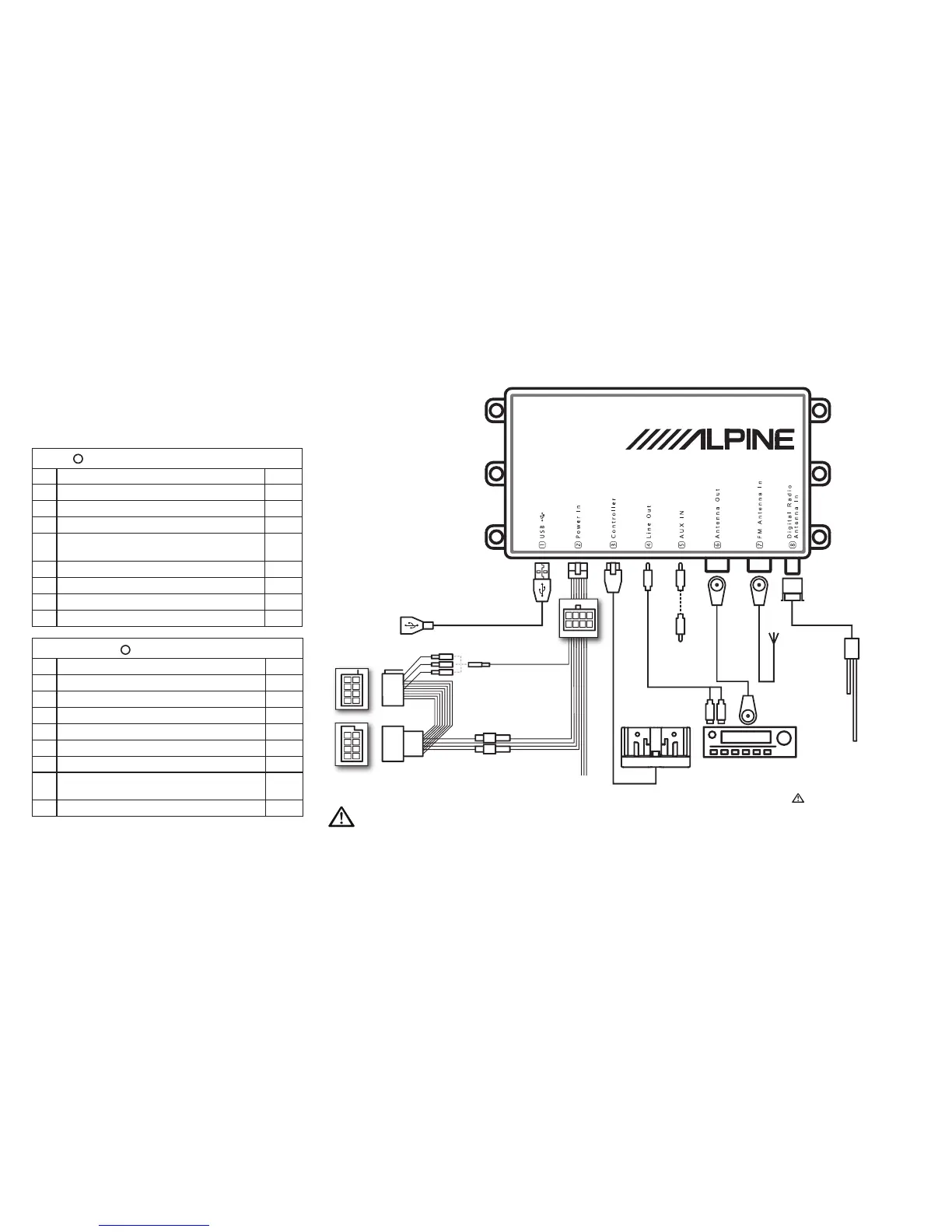

Conexiones y diagrama de
cableado del sistema
A
Pines del conector de alimentación del EZi-DAB
Pin Función Color
1 Nav_Tel_Audio+ Morado
2 Nav_Phone_Mute Gris
3 Iluminación de cabina Marrón
4 Suministro permanente de la batería de 12 V (con
portafusible en serie)
Amarillo
5 Nav_Tel_Audio_GND Rosa
6 Contacto conmutado de 12 V (con portafusible en serie) Rojo
7 Silenciador del vehículo (con engaste) Naranja
8 Toma a tierra Negro
B
Pines de conector ISO
Pin Función Color
1 Silenciador 1 (con engaste) Blanco
2 Silenciador 2 (con engaste) Naranja
3 Silenciador 3 (con engaste) Azul
4 Contacto conmutado de 12 V (con portafusible en serie)
* Rojo
5 Sin utilizar Verde
6 Iluminación de cabina Marrón
7 Suministro permanente de la batería de 12 V (con
portafusible en serie)
*
Amarillo
8 Toma a tierra Negro
2
4
6
8
2
1
4
3
6
5
8
7
1
3
5
7
1
5
2
6
3
7
4
8
Prolongador USB
(incluido)
Cable AUX IN
(3,5 mm incluido)
Antena FM existente
en el vehículo
†
Cable de conexión
derivada de FM
(incluido)
†
Unidad principal
Cable de conexión AUX IN
de la unidad principal
(3,5 mm a doble cable de
audio o 3,5 mm)
†
Soporte del controlador del EZi-DAB (incluido)
Cableado
(incluido)
Portafusible para 12 V
permanentes o 12 V
conmutados.*
Silenciador
* En algunos vehículos las conexiones conmutadas y las permanentemente activas pueden invertirse.
Abra los portafusibles y cambie las conexiones de sitio si es necesario.
†
Si está conectado a la entrada AUX IN de la unidad principal, las conexiones de la antena FM con el EZi-DAB no son necesarias.
Antena opcional (por ejemplo
KAE-220DA) o cualquier antena
DAB activa (conectada) con
alimentación phantom de 5 V y
conector SMB (f)
Asegúrese de conectar SOLO la
antena dedicada phantom de 5 V
suministrada. En caso contrario, el
dispositivo podría resultar dañado.
