18

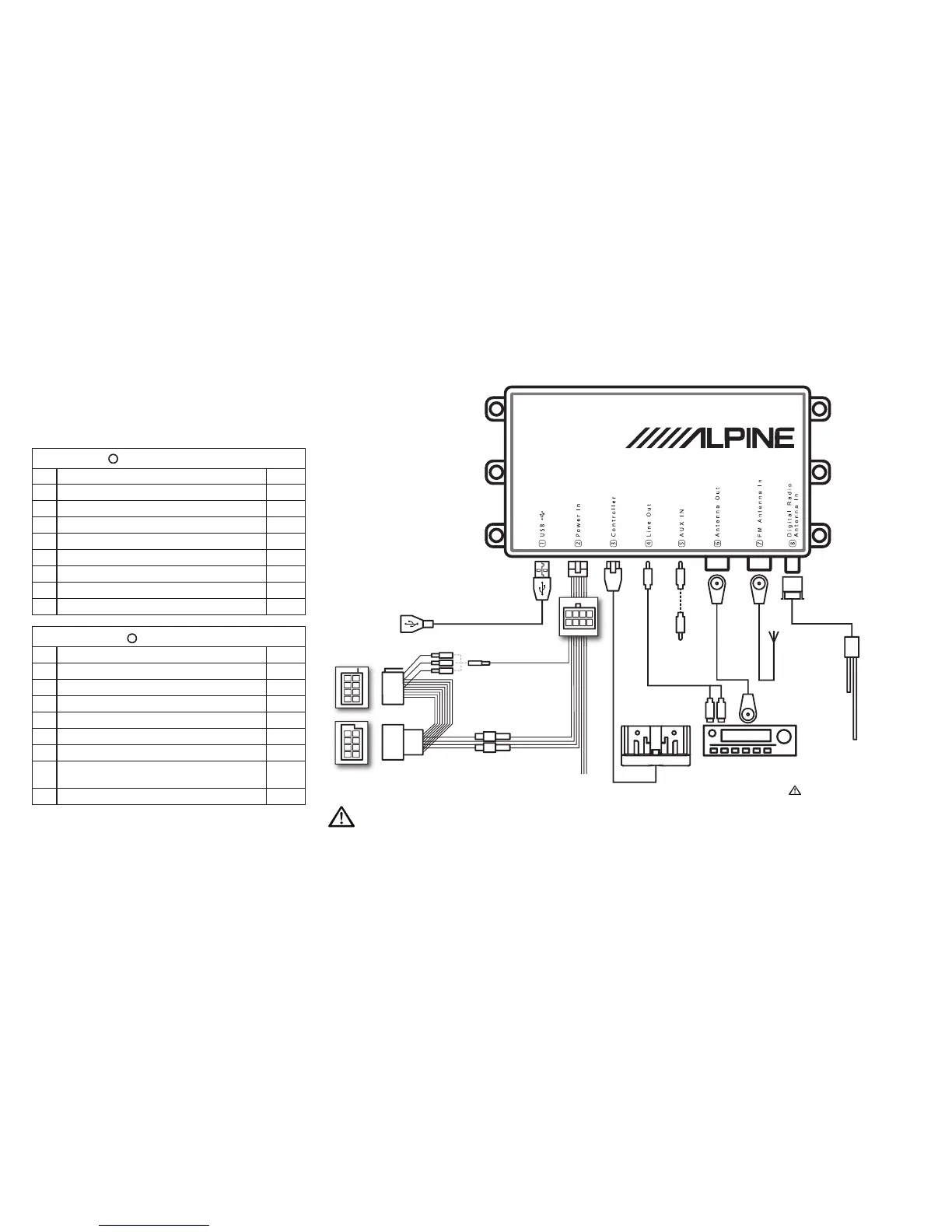

Anschlüsse und Schaltplan
des Systems
A
EZi-DAB Stromanschluss-Pins
Pin Funktion Farbe
1 Nav_Tel_Audio+ Violett
2 Nav_Phone_Mute Grau
3 Innenraumbeleuchtung Braun
4 12 V Permanent-Batterieversorgung (mit Sicherungshalter) Gelb
5 Nav_Tel_Audio_GND Rosa
6 12 V bei eingeschalteter Zündung (mit Sicherungshalter) Rot
7 Auto-Stummschaltung (mit Crimp) Orange
8 Erdung Schwarz
B
ISO-Anschluss-Pins
Pin Funktion Farbe
1 Stummschaltung 1 (mit Crimp) Weiß
2 Stummschaltung 2 (mit Crimp) Orange
3 Stummschaltung 3 (mit Crimp) Blau
4 12 V bei eingeschalteter Zündung (mit Sicherungshalter)
* Rot
5 Nicht verwendet Grün
6 Innenraumbeleuchtung Braun
7 12 V Permanent-Batterieversorgung
(mit Sicherungshalter)
*
Gelb
8 Erdung Schwarz
2
4
6
8
2
1
4
3
6
5
8
7
1
3
5
7
1
5
2
6
3
7
4
8
USB-Verlängerungskabel
(mitgeliefert)
AUX IN-Kabel
(3,5 mm mitgeliefert)
Vorhandene UKW-
Fahrzeugantenne
†
UKW-Durchschleifkabel
(mitgeliefert)
†
Hauptgerät
Hauptgerät-AUX IN-
Verbindungskabel (3,5 mm an
Dual-Phono oder 3,5 mm)
†
EZi-DAB Steuereinheit-Halterung (mitgeliefert)
Kabelbaum
(mitgeliefert)
Sicherungshalter für
permanent 12 V und
geschaltet 12 V.*
Mute (Stummschalten)
* Bei manchen Fahrzeugen sind die geschalteten und permanenten Verbindungen eventuell umgekehrt.
Öffnen Sie ggf. die Sicherungshalter und vertauschen Sie die Verbindungen.
†
Bei Anschluss an Hauptgerät-AUX IN, sind die UKW-Antennenanschlüssen an das EZi-DAB nicht erforderlich.
Optionale Antenne (z. B. KAE-220DA)
oder jede aktive (mit Strom versorgte)
DAB-Antenne mit 5 V-Phantom-
Stromeinspeisung und SMB (f) Stecker
Bitte achten Sie darauf, NUR eine
geeignete 5 V-Phantomantenne aus
dem Lieferumfang anzuschließen.
Andernfalls kann es zu Schäden am
Gerät kommen.
