ALPINE KCE-300BT 68-08564Z70-A (FR)
11-FR

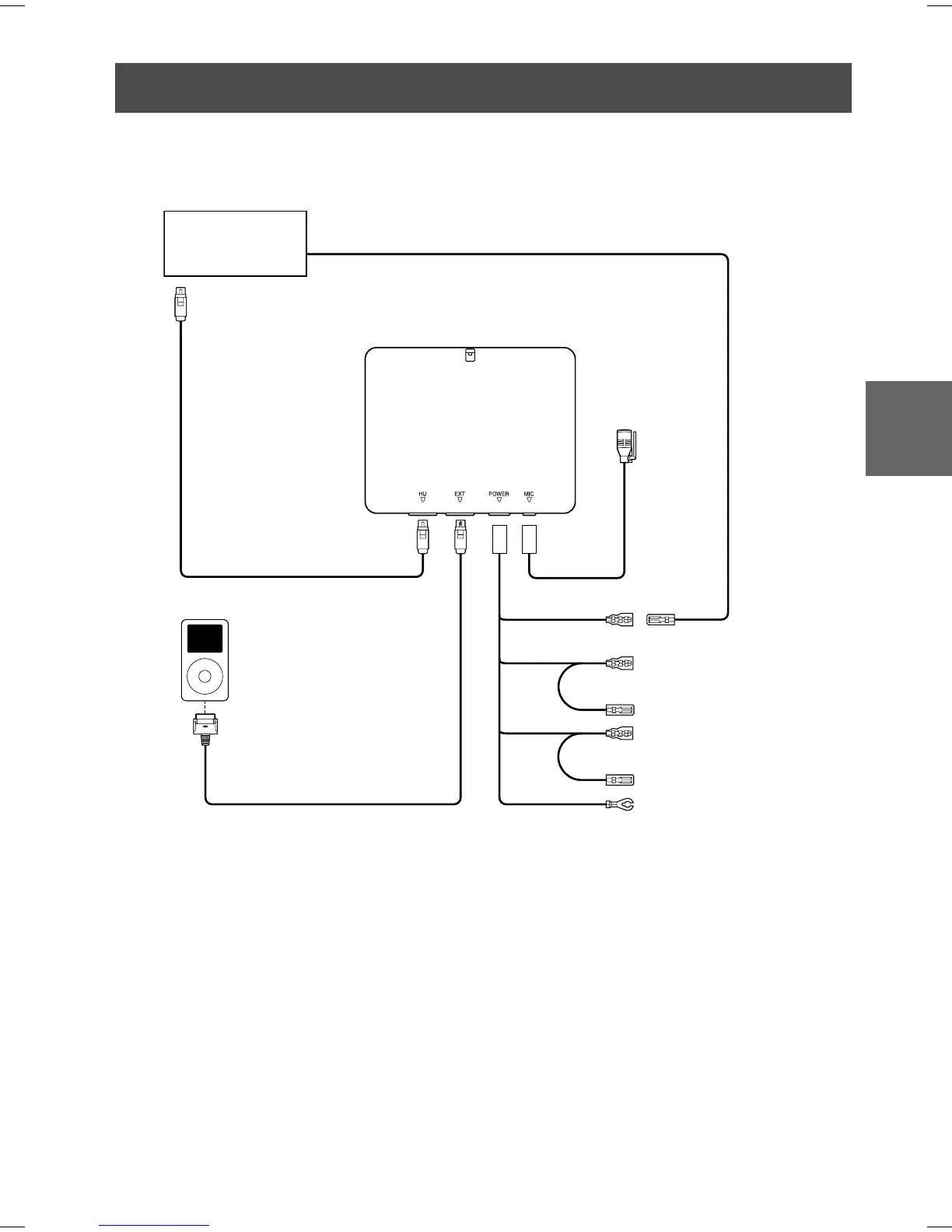

Connexions
• Connectez une unité compatible Bluetooth et un iPod
®
au boîtier Bluetooth
iPod (vendu séparément)
Unité compatible
Bluetooth
(vendu séparément)
1 Vers le connecteur direct iPod
2 Câble DIN 10 broches (fourni)
3 Câble de connexion FULL SPEED
TM
(KCE-
422i) (Selon l’unité connectée, ce câble peut
être fourni ou vendu séparément.)
4 Microphone (fourni)
5 Fil de sortie d’interruption audio (Rose/Noir)
6 Fil d’entrée d’interruption audio (Rose/Noir)
7 Câble ACC (allumage) (Rouge)
Vers le fil d’alimentation ACC.
8 Fil de la batterie (Jaune)
Connectez ce fil à une borne continuellement
alimentée (à la borne positive (+) de la batterie).
9 Fil de terre (Noir)
Raccordez ce fil à une pièce métallique du châssis
à l’aide d’une vis.
(Si le boîtier Bluetooth est
raccordé, vous ne pouvez pas
utiliser un périphérique connecté
à la borne INT (interruption audio,
etc.))
1
4
2
5
7
8
9
6
3
