Alpine KCE-300BT - Conexiones

ALPINE KCE-300BT 68-08564Z70-A (ES)
11-ES

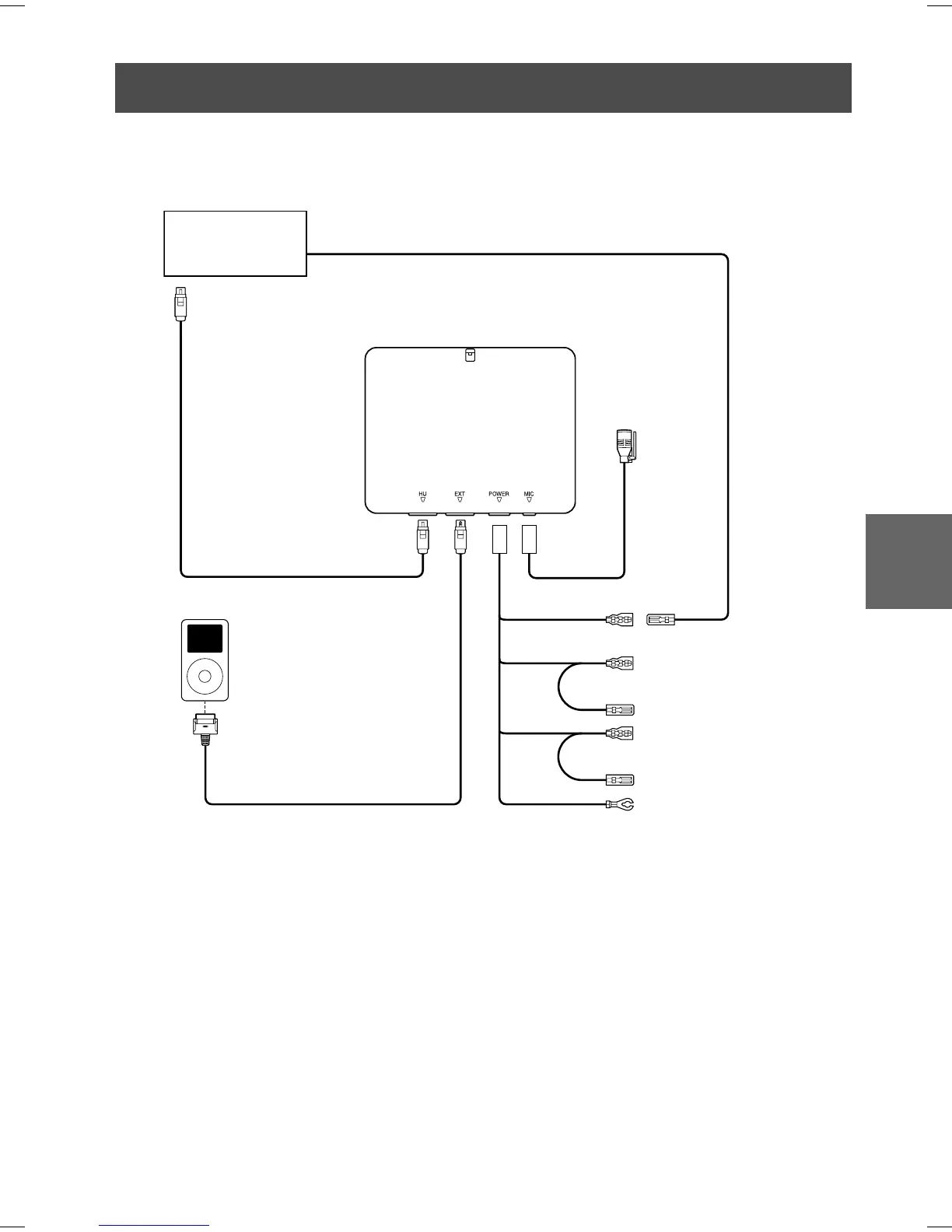

Conexiones
• Conecte una unidad Bluetooth compatible y un iPod
®
a la caja Bluetooth
iPod
(se vende por separado)
Unidad Bluetooth
compatible (se vende
por separado)
1 Al conector directo del iPod
2 Cable DIN de 10 patillas (incluido)
3 Cable de conexión FULL SPEED
TM
(KCE-422i)
(En función de la unidad conectada, este
cable se suministra o se vende por
separado.)
4 Micrófono (incluido)
5 Cable de salida de interrupción de audio
(Rosa/Negro)
6 Cable de entrada de interrupción audio
(Rosa/Negro)
7 Cable de ACC (contacto) (rojo)
Al cable de alimentación de ACC.
8 Cable de la batería (Amarillo)
Conecte este cable a un terminal que suministre
corriente de forma constante (al borne positivo (+)
de la batería).
9 Cable de tierra (Negro)
Conecte a una parte metálica del cuerpo del
chasis con el tornillo.
(Si está conectada la caja
Bluetooth, no podrá utilizar un
dispositivo conectado al cable
INT (interrupción de voz, etc.))
1
4
2
5
7
8
9
6
3
