Alpine PXA-H100 - Si Se Utiliza el Amplificador Interno;Se Viene Utilizzato Lamplificatore Interno;Om den Interna Förstärkaren Används

8
01.05PXA-H100.fm
ALPINE PXA-H100 68-09359Z45-A (EN/DE/FR/ES/IT/SE/RU/CT/CS)

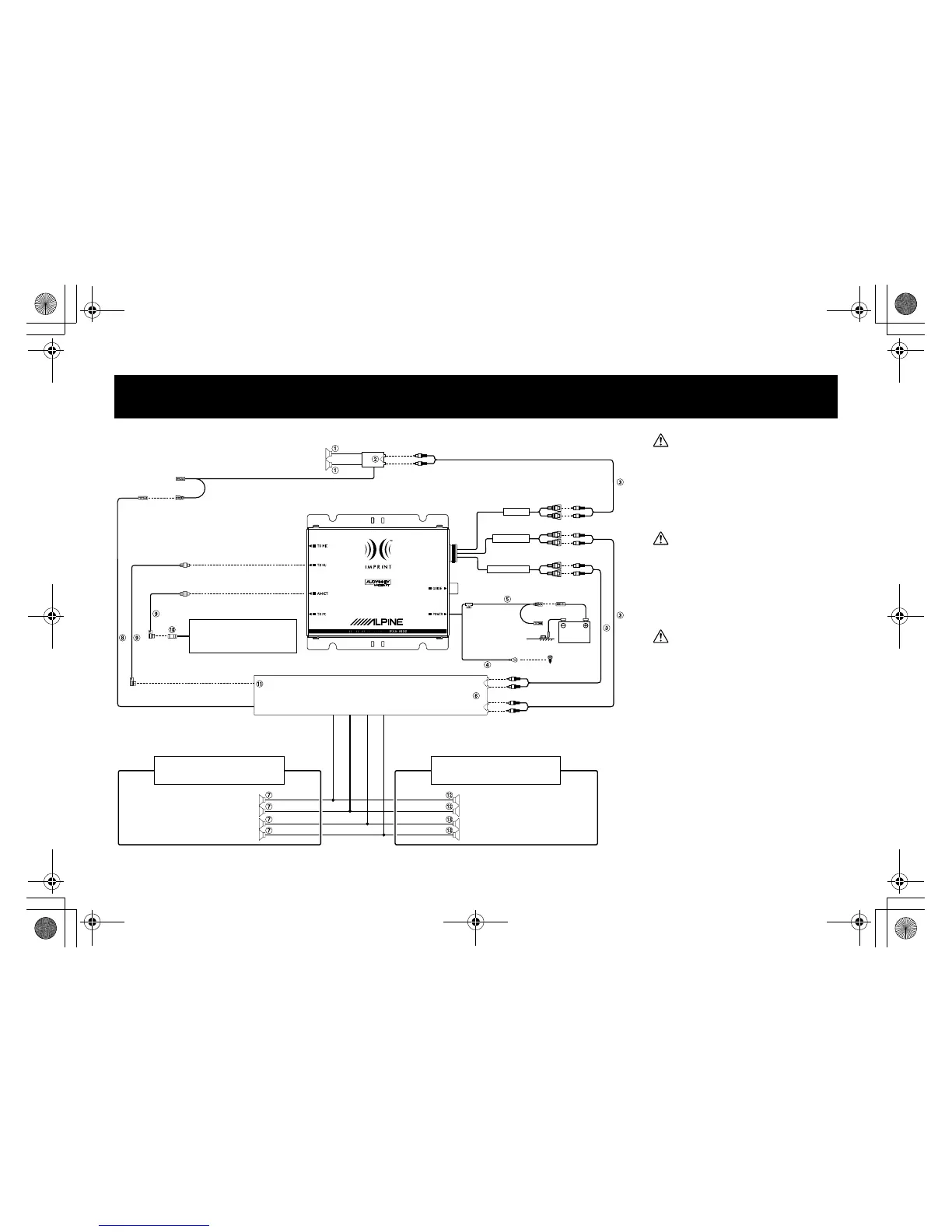

Si se utiliza el amplificador interno/Se viene utilizzato l’amplificatore interno/Om den interna
förstärkaren används
Cambiador de CD con Ai-NET (se vende por separado)
/Caricatore CD con Ai-NET (venduto separatamente)
/CD-växlare med Ai-NET (säljs separat)
Unidad principal con IMPRINT (se vende por separado)
/Unità principale con IMPRINT (venduta separatamente)
/Huvudenhet med IMPRINT (säljs separat)
*
1
*
2
*
2
(Azul/Blanco)/(Blu/Bianco)/(Blå/Vit)
(Azul/Blanco)/(Blu/Bianco)/(Blå/Vit)
Amplificador para el subwoofer (se vende por separado)/
Amplificatore per subwoofer (venduto separatamente)/
Förstärkare för subwoofer (säljs separat)
(L)
(R)
(L)
(R)
(L)
(R)
(L)
(R)
(L)
(R)
Sistema FRONT/REAR/SUBW.
Sistema FRONT/REAR/SUBW.
FRÄMRE/BAKRE/SUBW. System
Sistema 3WAY
Sistema 3WAY
3WAY System
Front speaker output cord (L)
Front speaker output cord (R)
Rear speaker output cord (R)
Rear speaker output cord (L)
12V
Front Input
Rear Input
FUSE (7.5A)
(Amarillo)/
(Giallo)/(Gul)
(Negro)/(Nero)/(Svart)
SUB
·
W
REAR OUT
FRONT OUT
PXA-H100
Precaución
Si se utiliza el sistema de 3WAY, debe comprobarse
el sistema de altavoces de “Modificación del
interruptor X-OVER” (señal de salida de la unidad) y
conectar los altavoces. Una conexión incorrecta
podría averiar los altavoces.
Attenzione
Se si utilizza il sistema a 3WAY, controllare il sistema
dei diffusori di “Modifica del selettore X-OVER”
(segnale di uscita dell’unità) e collegare i diffusori.
Un collegamento non corretto potrebbe danneggiare
i diffusori.
Försiktigt!
Om ett 3-vägssystem används, kontrollera
högtalarsystemet i ”Ändra omkopplaren X-OVER”
(utsignal från enheten), och anslut högtalarna.
Felaktiga anslutningar kan orsaka skador på
högtalarna.
