IV. KIT CHLORIFICATION :
Présentation du kit :
Le kit de chlorification permet de désinfecter les résines lors de la phase de régénération. L’électrode est
autonome et fonctionne lors de la phase d’aspiration de la saumure.
Raccordement électrique de l’électrode :
ATTENTION : Avant de commencer l’installation, mettre l’appareil hors tension !
A l’aide d’un tournevis, supprimer le trou pré-découpé à l’arrière de la tête.
Sous la face avant de la tête se trouvent 2 encoches permettant son
maintien. Les pousser avec un petit tournevis plat.
Faire passer le câble de l’électrode de désinfection au travers de la paroi de la tête.
Connecter l’électrode sur la gauche de la carte électronique.
Respecter les détrompeurs des connecteurs.
L’électrode est branchée électriquement, il ne reste plus qu’à la relier hydrauliquement
sur le tube d’aspiration de la saumure.
7
IV. KIT CHLORIFICATION :
Présentation du kit :
Le kit de chlorification permet de désinfecter les résines lors de la phase de régénération. L’électrode est
autonome et fonctionne lors de la phase d’aspiration de la saumure.
Raccordement électrique de l’électrode :
ATTENTION : Avant de commencer l’installation, mettre l’appareil hors tension !
A l’aide d’un tournevis, supprimer le trou pré-découpé à l’arrière de la tête.
Sous la face avant de la tête se trouvent 2 encoches permettant son
maintien. Les pousser avec un petit tournevis plat.
Faire passer le câble de l’électrode de désinfection au travers de la paroi de la tête.
Connecter l’électrode sur la gauche de la carte électronique.
Respecter les détrompeurs des connecteurs.
L’électrode est branchée électriquement, il ne reste plus qu’à la relier hydrauliquement
sur le tube d’aspiration de la saumure.
2
Sommaire des différentes notices :
Page 3 : Q516006001 – kit filtration
Page 5 : Q516007001 – kit raccordement
Page 6 : Q516008001 – kit by-pass
Page 7 : Q516009001 – kit chlorification
2
Sommaire des différentes notices :
Page 3 : Q516006001 – kit filtration
Page 5 : Q516007001 – kit raccordement
Page 6 : Q516008001 – kit by-pass
Page 7 : Q516009001 – kit chlorification
72
72
V
6
III. KIT BY-PASS :
Présentation du kit :
Le kit by-pass permet d’isoler l’adoucisseur pour la réalisation de l’ensemble des opérations de
maintenance. Par un jeu de vanne l’eau sera soit envoyée vers l’adoucisseur et donc adoucie, soit
directement vers le réseau sans passage dans l’adoucisseur.
Ce kit doit être assemblé tel que montré sur le schéma suivant :
Installation du kit :
L’installation de ce kit doit être réalisée dans les règles de l’art et conformément aux DTU en
vigueurs et relatives au domaine de la plomberie (DTU 60).
- Réaliser le montage une fois le réseau d’eau vidangé
- Utiliser des contre clés lors du serrage des différents éléments entre eux.
- Veiller à ce que les étanchéités soient réalisées grâce aux joints fournis ou au téflon (suivant
installation).
Surfaces à étancher
au téflon
Joints
6
III. KIT BY-PASS :
Présentation du kit :
Le kit by-pass permet d’isoler l’adoucisseur pour la réalisation de l’ensemble des opérations de
maintenance. Par un jeu de vanne l’eau sera soit envoyée vers l’adoucisseur et donc adoucie, soit
directement vers le réseau sans passage dans l’adoucisseur.
Ce kit doit être assemblé tel que montré sur le schéma suivant :
Installation du kit :
L’installation de ce kit doit être réalisée dans les règles de l’art et conformément aux DTU en
vigueurs et relatives au domaine de la plomberie (DTU 60).
- Réaliser le montage une fois le réseau d’eau vidangé
- Utiliser des contre clés lors du serrage des différents éléments entre eux.
- Veiller à ce que les étanchéités soient réalisées grâce aux joints fournis ou au téflon (suivant
installation).
Surfaces à étancher
au téflon
Joints
3
I. KIT FILTRATION :
Présentation du kit :
Le kit de filtration vous permet d’assurer une protection contre la présence de micropolluants dans l’eau de
votre réseau.

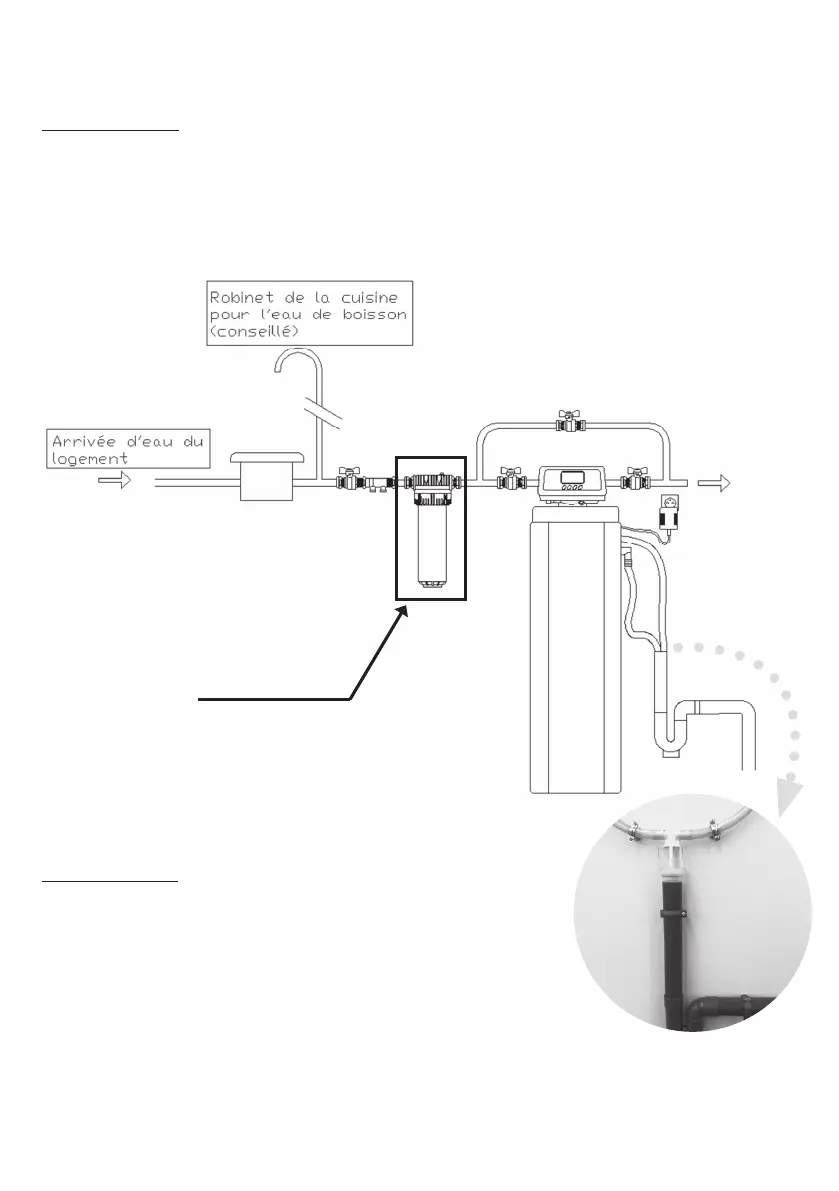

Ce kit doit être installé en amont de l’adoucisseur tel que montré sur le schéma suivant :
Composition du kit :
Votre kit est composé des pièces suivantes :
- 1 filtre de taille Standard 9 ‘’ ¾.
- 1 cartouche anti micropolluants 20 microns
- 1 équerre de fixation
- 1 clé pour le démontage du filtre et le changement de la cartouche.
Kit Filtration
3
I. KIT FILTRATION :
Présentation du kit :
Le kit de filtration vous permet d’assurer une protection contre la présence de micropolluants dans l’eau de
votre réseau.
Ce kit doit être installé en amont de l’adoucisseur tel que montré sur le schéma suivant :
Composition du kit :
Votre kit est composé des pièces suivantes :
- 1 filtre de taille Standard 9 ‘’ ¾. Avec entrées et sorties Laiton mâles 3/4’’
- 1 cartouche anti micropolluants 20 microns
- 1 équerre de fixation
- 1 clé pour le démontage du filtre et le changement de la cartouche.
Kit Filtration
