21
13. Retour d’effet (Reverb 1-4) : Commande la quantité d'effet de réverbération transmit à
la sortie principale et à la sortie moniteur.
14. Sélecteur de courbes : Ce sélecteur permet d'ajuster la courbe du signal. Si le Mixpack
10 doit principalement servir pour des discours, réglez ce sélecteur sur SPEECH afin de
sélectionner la courbe de réponse optimale pour les discours.
15. Niveau de la sortie principale : Ce bouton permet de régler les niveaux de la sortie
principale.
16. DEL d'alimentation : Cette DEL s'allume lorsque l’appareil est sous tension.
17. DEL du niveau de sortie : Ce vumètre à DEL à 4 segments est utilisé pour indiquer le
niveau de sortie.
18. Entrée d'alimentation CA : Cette entrée permet de brancher le câble d’alimentation
inclus.
19. Touche d'alimentation : Cette touche permet de mettre l’appareil sous et hors tension.

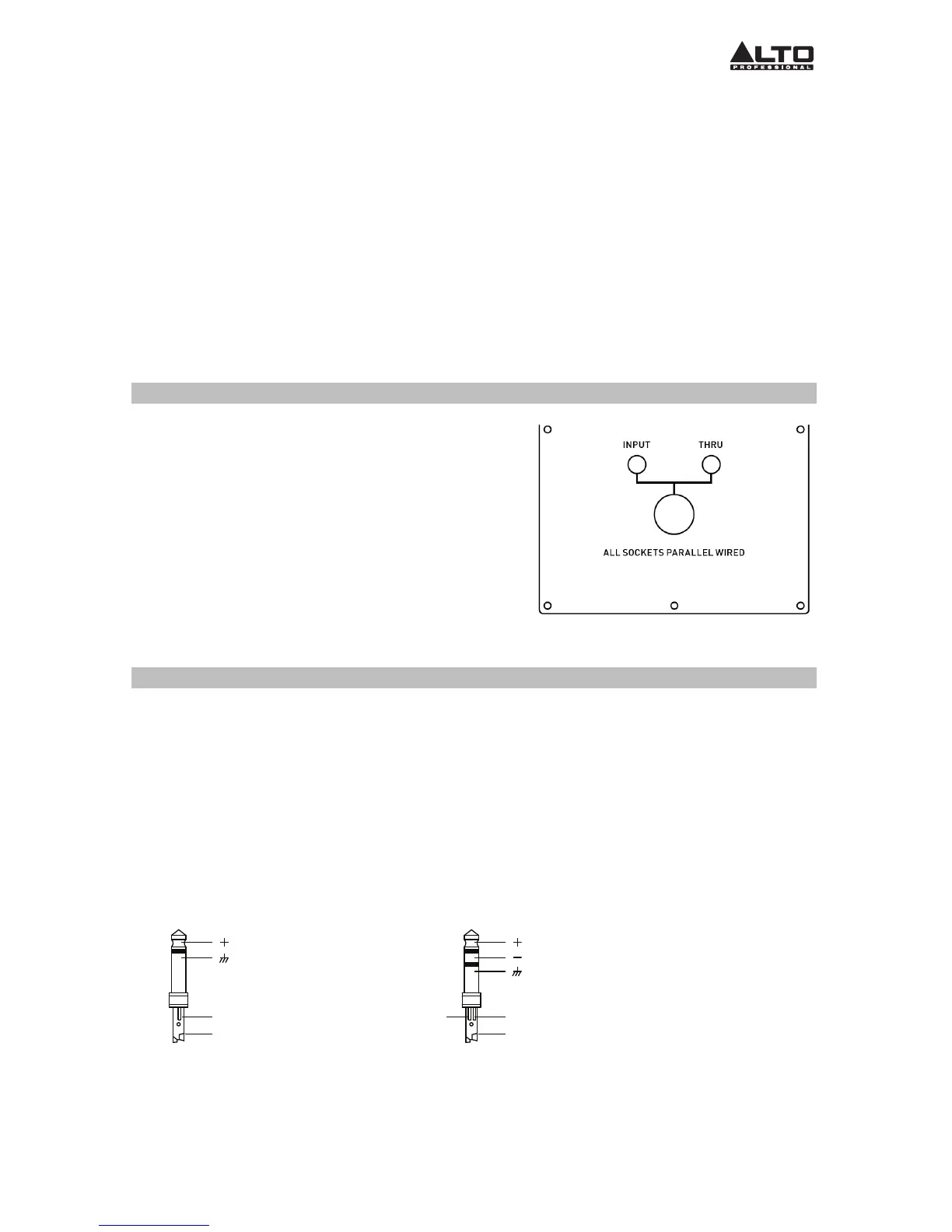

Plaque de raccordement
Voici les deux options disponibles pour raccorder
des enceintes non amplifiées à la console de mixage
du Mixpack 10 :
1. Entrée : Cette entrée reçoit l’alimentation
venant d'un amplificateur de puissance externe
(bornes SPK+1/-1 utilisées ; bornes +2 -2 non
utilisées).
2. Sortie Thru : Cette sortie permet un lien direct
afin de raccorder en parallèle une deuxième
enceinte (bornes SPK+1/-1 utilisées ; bornes +2
-2 non utilisées).
Installation et raccordement
Veuillez lire cette section attentivement. Ne pas porter suffisamment attention au niveau du
signal d'entrée, au routage ou au câblage peut entraîner une distorsion, une altération du
signal, ou bien aucun son.
La console de mixage du MixPack 10 dispose de connectiques symétriques et asymétriques,
afin d’assurer une parfaite compatibilité avec d’autres processeurs audio et consoles de
mixage.
Veuillez consulter les schémas suivants pour plus d'informations :
• Prise casque 1/4 po (6,35 mm)
Asymétrique 2
points
Symétrique 3
points
Pointe
Manchon
Bague
Pointe
Manchon
