28
16. LED di alimentazione: questo LED si illumina quando l'apparecchio viene acceso.
17. LED livello di uscita: questo misuratore a 4 segmenti a LED è utilizzato per indicare il
livello di uscita.
18. Ingresso CA: collegare a questo livello il cavo di alimentazione in dotazione.
19. Interruttore di alimentazione: accende e spegne l'apparecchio.

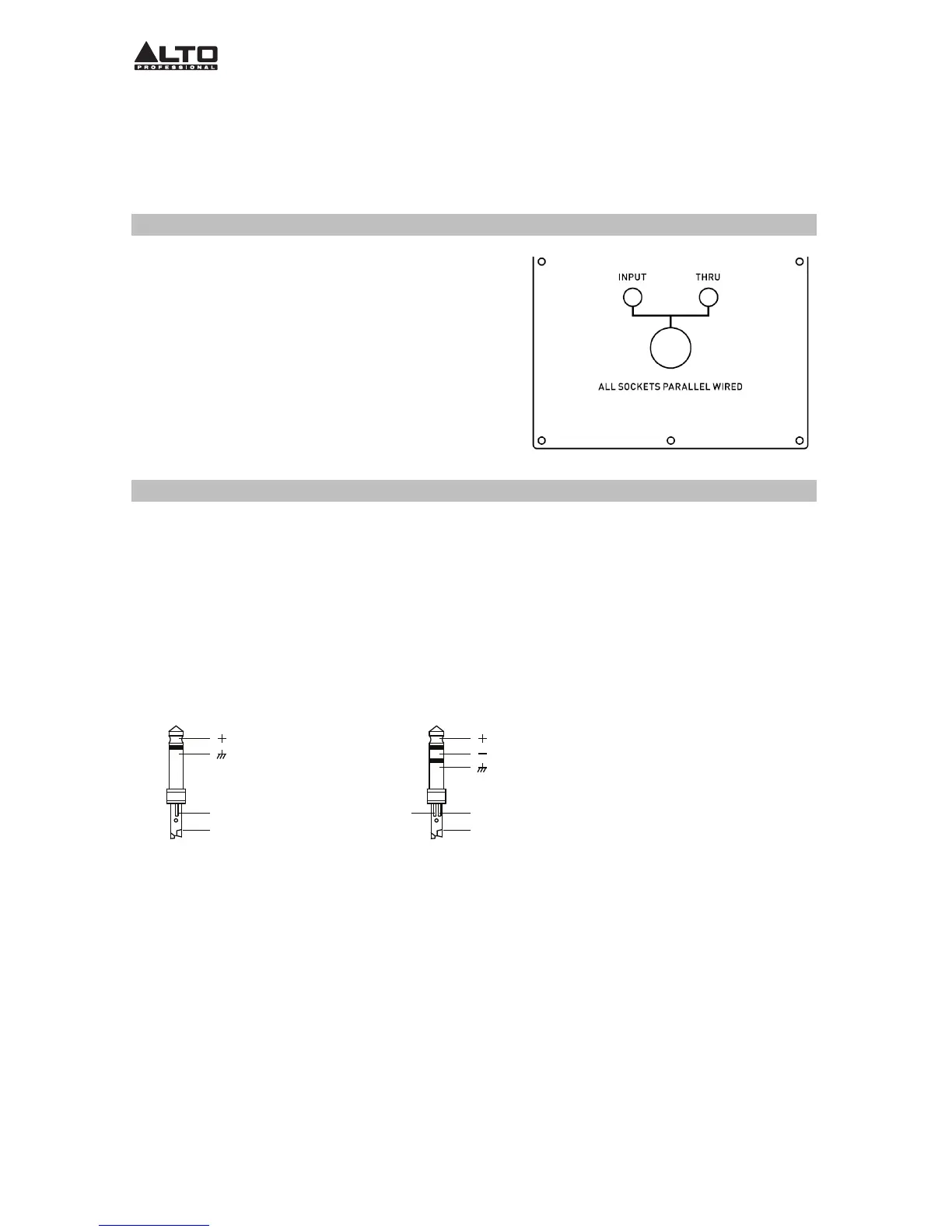

Piastra di collegamento
Ecco le due opzioni disponibili per il collegamento
di altoparlanti al Mixpack 10:
1. Ingresso: questo ingresso riceve
l'alimentazione proveniente da un
amplificatore esterno (SPK+1/-1 collegato; +2
-2 non collegato).
2. Thru: è un collegamento diretto per la
connessione in parallelo con una seconda
cassa (SPK+1/-1 collegato; +2 -2 non
collegato).
Installazione e collegamenti
Leggere attentamente il presente paragrafo. Se non si presta sufficiente attenzione al livello
dei segnali di ingresso, al convogliamento o a un corretto cablaggio, si possono ottenere una
distorsione indesiderata, un segnale corrotto o nessun suono.
Il Mixpack 10 presenta sia collegamenti bilanciati che non bilanciati che garantiscono
compatibilità con altri processori audio e mixer.
Si vedano gli schemi seguenti per maggiori dettagli:
• Per jack cuffie da 1/4"
TS non bilanciato
TRS bilanciato
Punta
Manic
Punta
Manic
Anello
