12

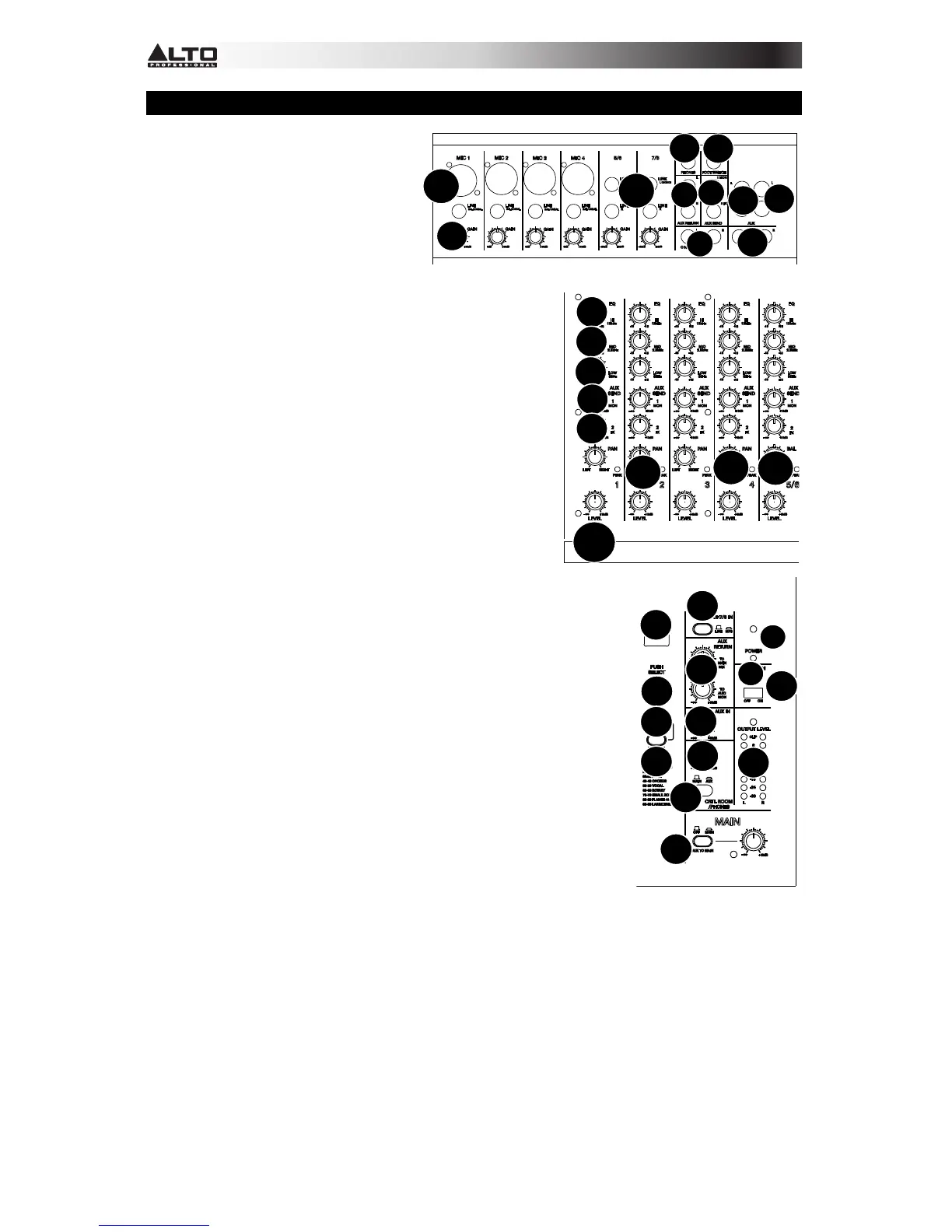

CARACTÉRISTIQUES
1. MONO INPUTS (ENTRÉES MONO) :
Connectez un micro ou un instrument de
niveau ligne à ces entrées à l'aide d'un
câble XLR ou 6,35 mm (¼ po) standard.
2. STEREO INPUTS (ENTRÉES STÉRÉO)
: Connexions TRS 6,35 mm (¼ po) pour
stéréo par couple. Si vous connectez
uniquement à la prise de gauche,
l'entrée fonctionnera en mode mono (le
signal mono apparaîtra sur les deux
canaux d'entrée).
3. LEVEL – Ce bouton permet d'ajuster le niveau du signal audio
pré-atténuation et pré-égalisation du canal correspondant.
Ajustez ce réglage afin que le témoin d'écrêtage (PEAK) s’allume
à peine durant les parties les plus fortes de la chanson
4. SORTIES AUX SENDS – Vous pouvez brancher la sortie AUX1
(MON) aux entrées d’un amplificateur externe ou d’un moniteur
actif. Vous pouvez utiliser la sortie AUX2 comme sortie post-
atténuation des entrées d'un processeur multi-effets stéréo.
5. ENTRÉES AUX RETURNS – Vous pouvez utiliser ces entrées
stéréo ¼ po (6,35 mm) pour réinsérer le signal stéréo d'un
processeur multi-effets vers le Main Mix. Sinon, vous pouvez les
utiliser comme une entrée auxiliaire supplémentaire
6. HI EQ (TREBLE) (ÉG. HAUTES ([AIGUS]) : Règle les hautes
fréquences (aigus) du canal.
7. MID EQ (ÉG. MOY.) : Règle les moyennes fréquences du canal.
8. LOW EQ (BASS) (ÉG. BASSES) : Règle les basses fréquences
du canal.
9. SORTIES CTRL ROOM – Ces sorties ¼ po permettent
d’acheminer le signal vers des haut-parleurs de puissance ou un
système de sonorisation.
10. SORTIES MAIN MIX – Signal stéréo sortant commandé par le bouton Main.
11. SORTIE AUX – Ces sorties permettent de brancher un lecteur CD, lecteur
cassettes, DAT, iPod ou n'importe quelle autre source à niveau ligne.
12. SORTIES AUX – Ces sorties RCA permettent d’acheminer le signal du mix
principal vers un lecteur cassettes ou enregistreur DAT.
13. PHONES (CASQUE D'ÉCOUTE) : Envoie le signal à un casque d'écoute.
14. FOOTSWITCH JACK (PRISE AU PIED) : Prise de 6,35 mm (¼ po) servant à
connecter un commutateur au pied qui permet d'activer/désactiver le module
d'effets embarqué.
15. PEAK LED (VOYANT DEL SATURATION) : Le voyant DEL s'allume pour vous
avertir que vous atteignez une saturation du signal et risquez une distorsion.
Réduisez le niveau de l'entrée pour éviter les distorsions.
16. PAN/BAL- Pan and balance controls to adjust the mono or stereo image of the
signal.
17. GAIN – Ces boutons permettent d'ajuster les niveaux du canal correspondant.
18. AUX – Ces boutons permettent d'ajuster les niveaux du signal envoyé aux bus
AUX. AUX1 est pré-atténuateur (MON) pour le contrôle des applications, tandis
que AUX2 est post-atténuation (FX) pour les processeurs d'effet.
19. NIVEAUX CTRL/PHONES – Permet de sélectionner le signal audio qui est
acheminé à la sortie Control Room et Phones.
20. ENTRÉE AUX – Ce bouton permet d'ajuster les niveaux du signal envoyé à
l'entrée AUX.
21. Vumètre du niveau de sortie – 8 DEL divisées en deux colonnes indiquent le
niveau de sortie du signal.
22. ENTRÉES AUX RETURNS – Ces boutons permettent d'ajuster le volume du signal traité envoyé au bus de Main
Mix.
23. MAIN/AUX – Si vous enfoncez la touche AUX TO CONTROL ROOM, le signal AUX IN sera acheminé à la sortie
Control Room et le niveau sera ajusté par le bouton Control Room. Si vous enfoncez la touche AUX TO MAIN MIX,
le signal AUX IN sera acheminé à la sortie MAIN et le niveau sera ajusté par le bouton MAIN.
24. AUX TO MAIN – Cette touche permet d'acheminer le signal de l'entrée AUX IN à la sortie MAIN.
25. Commutateur PHANTOM PWR (PUISS. FANTÔME) : Applique une puissance fantôme de +48 volts à l'entrée
XLR MIC uniquement. Lorsqu'aucun microphone à condensateur n'est utilisé, assurez-vous que la puissance
fantôme est désengagée.
26. DEL D’ALIMENTATION FANTÔME – S’allume lorsque l’alimentation fantôme est activée.
27. POWER LED (VOYANT DEL D'ALIMENTATION) : Le voyant DEL indique si l'alimentation électrique est activée.
28. LINE/MUTE – Cette touche permet de mettre en sourdine ou de réactiver le signal du canal 7/8. Lorsque cette
touche est relâchée, le signal provenant de l’entrée LINE IN est ajouté au mix principal.
29. ÉCRAN D’AFFICHAGE – Affiche le préréglage d'effet sélectionné.
30. PUSH SELECT – Réglez ce bouton pour sélectionner l'effet que vous souhaitez utiliser et appuyez sur ce bouton
pour activer le préréglage.
31. TÉMOIN D’ÉCRÊTAGE – S'allume lorsque le signal d'entrée est trop fort.
32. FX MUTE – Cette touche permet d’activer ou de désactiver les effets.
1
2
4
5
9
10
11
12
13
14
17
3
6
7
8
15
16
16
18
18
