Alto ts115a truesonic User Manual

3
CONTENIDO DE LA CAJA
• Altavoz TRUESONIC
• Cable de alimentación
• Guía de inicio rápido
• Folleto de instrucciones de seguridad e información sobre la garantía

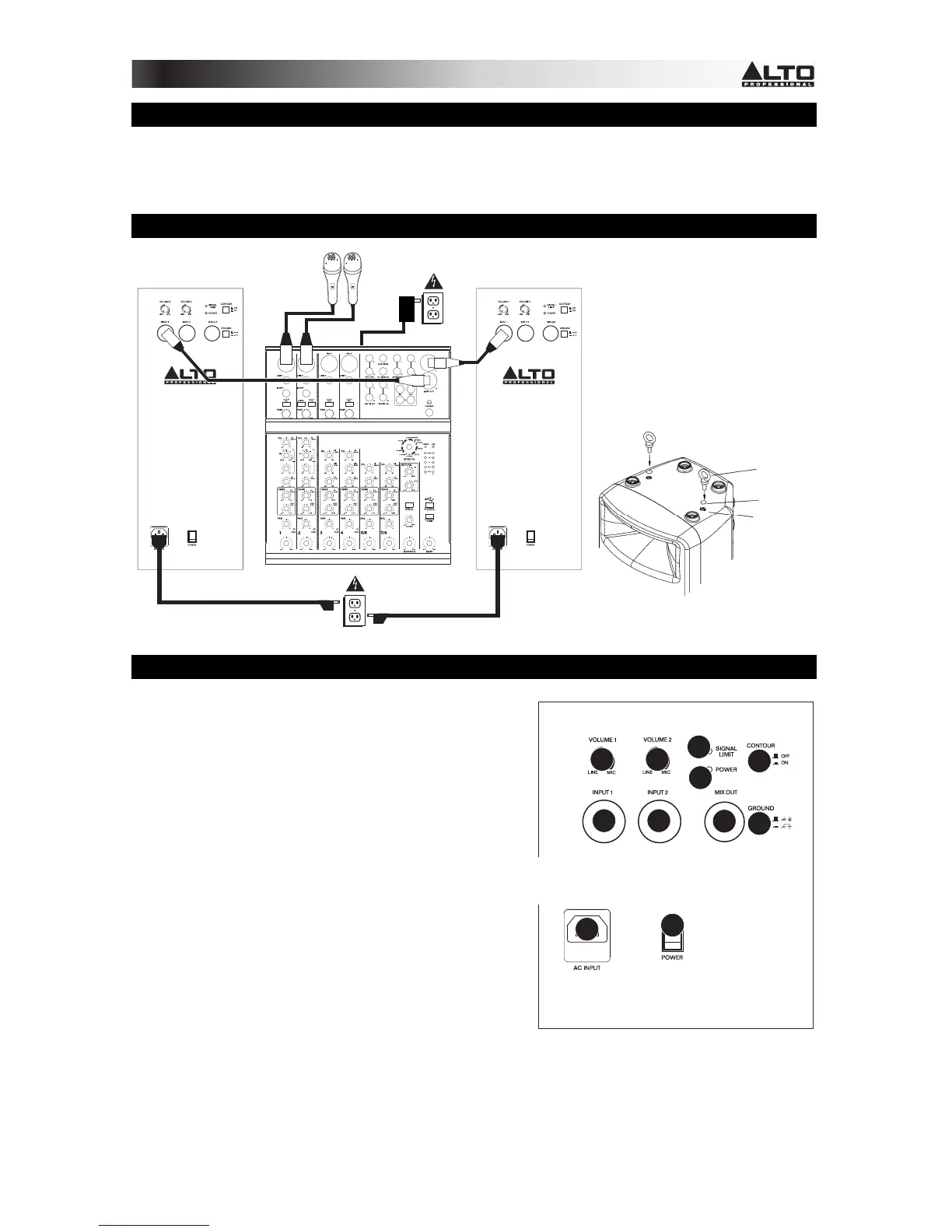

DIAGRAMA DE CONEXIÓN / INSTALACIÓN
VISTA DEL PANEL TRASERO
1. ENTRADA DE ALIMENTACIÓN – Conecte a esta
entrada el cable de alimentación incluido y luego
conecte el otro extremo del cable al suministro
eléctrico. Asegúrese de que el INTERRUPTOR DE
ENCENDIDO esté en "off" (apagado) cuando enchufe
y desenchufe el cable.
2. INTERRUPTOR DE ENCENDIDO – Enciende y apaga
el altavoz. Asegúrese de que la perilla de VOLUMEN
esté ajustada a "cero" antes de encenderlo.
3. LED DE ENCENDIDO – Se ilumina cuando el altavoz
está encendido.
4. VOLUMEN – Gire esta perilla para ajustar el volumen
del altavoz.
5. ENTRADA – Use un cable de 1/4" TRS o XLR
estándar (no incluido) para conectar su fuente de
sonido a esta entrada.
6. SALIDA DE MEZCLA – Use un cable XLR estándar
(no incluido) para conectar este conector a la entrada
de otro altavoz (por ej. otro altavoz TRUESONIC).
7. LED DE LÍMITE DE SEÑAL – Se enciende cuando la
señal de audio que se envía al altavoz se "recorta" o
distorsiona. Si esta luz se enciende con frecuencia o en forma permanente, reduzca el volumen de su
fuente de sonido.
8. CONTORNO – Accione (presione) este interruptor para enfatizar las frecuencias bajas y altas en +3
dB. Libere este interruptor para lograr una respuesta más plana en interpretaciones en vivo o para
máxima salida.
9. INTERRUPTOR DE TIERRA – Pulse este interruptor para reducir el zumbido o ruido.
* Nota: No se incluyen micrófonos, mezclador y cable.
Mezclador *
Potencia
Potencia
Micrófonos *
Altavoz
Altavoz
Perno de
ojal
Cubierta
antipolvo
Punto de
suspensión
Ejemplo:
INSTALACIÓN:
Este altavoz debe instalarse sobre un
soporte colocado en el suelo, de
acuerdo a su peso máximo, o
suspendido de sus puntos de
suspensión (M10 x 1.5PH, 30 mm de
longitud) (vea la imagen de ejemplo). NO
recomendamos suspender varios
altavoces en un arreglo vertical.
1
2
3
44
55
6
7
9
8

Alto ts115a truesonic Specifications

Power

output power continuous	400 W
output power peak	800 W
power supply voltage	100-120V/220-240V
power supply frequency	50/60 Hz
inrush current at initial switch-on	3.61 A
inrush current after power supply interruption	3.91 A

Audio Specifications

crossover frequency	2 kHz
max SPL continuous	122 dB
max SPL peak	125 dB
frequency response	48 Hz – 18 kHz

Driver Specifications

low frequency driver size	15" (381 mm)
low frequency voice coil	2" (51 mm)
high frequency driver size	1" (25 mm)

Connectivity

input connector	1/4" TRS or XLR
link connector	XLR

Weight and Dimensions

dimensions (H x W x D)	26.7" x 16.9" x 15.2" (679 mm x 430 mm x 385 mm)
weight	48.6 lbs (22 kg)
