Alto ts115a truesonic User Manual

6
LIEFERUMFANG
• TRUESONIC Lautsprecher
• Netzkabel
• Schnellstart-Anleitung
• Sicherheitshinweise und Garantieinformationen

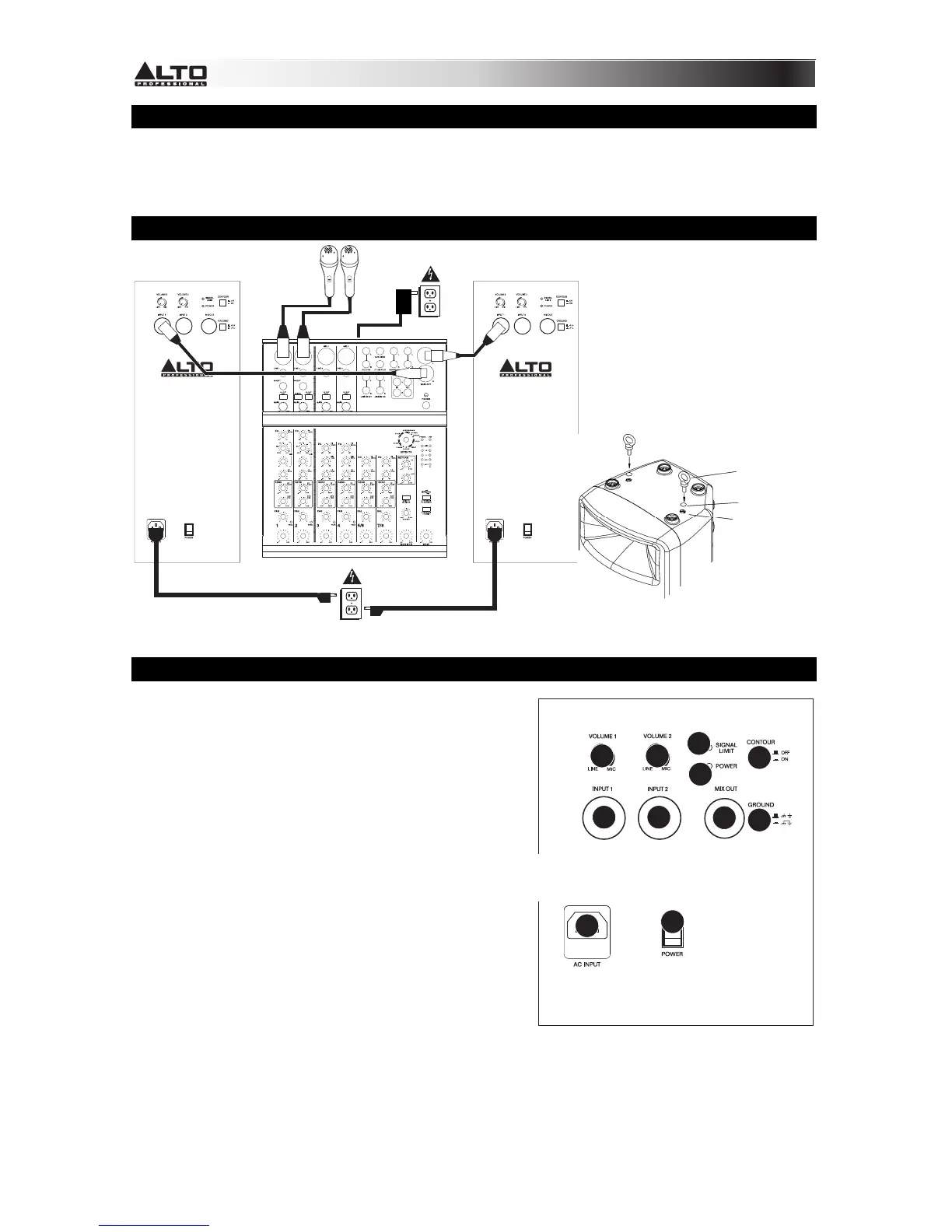

ANSCHLUSSÜBERSICHT / MONTAGE
ÜBERSICHT RÜCKSEITE
1. NETZEINGANG – Verbinden Sie das mitgelieferte
Netzkabel mit diesem Eingang und das andere Ende
des Kabels mit einer Stromquelle. Achten Sie darauf,
dass der NETZSCHALTER des Lautsprechers auf "off"
steht, wenn Sie das Kabel anschließen oder abstecken.
2. NETZSCHALTER – Schaltet den Lautsprecher ein/aus.
Achten Sie darauf, dass der LAUTSTÄRKE-Regler auf
"Null" steht, bevor Sie den Lautsprecher einschalten.
3. POWER-LED – Leuchtet, wenn der Lautsprecher
eingeschaltet ist.
4. LAUTSTÄRKE – Drehen Sie diesen Knopf, um die
Lautstärke des Lautsprechers einzustellen.
5. EINGANG – Verwenden Sie ein handelsübliches 1/4"-
Klinken- oder XLR-Kabel (nicht im Lieferumfang
enthalten), um Ihre Tonquelle mit diesem Eingang zu
verbinden.
6. MIX-AUSGANG – Verwenden Sie ein handelsübliches
XLR-Kabel (nicht im Lieferumfang enthalten), um diese
Buchse mit dem Eingang eines anderen Lautsprechers
(d.h. eines weiteren TRUESONIC Lautsprechers) zu
verbinden.
7. LIMIT-LED – Leuchtet auf, wenn das an den Lautsprecher gesendete Audiosignal "clippt" oder
verzerrt. Sollte diese LED häufig oder ständig leuchten, reduzieren Sie die Lautstärke Ihrer Tonquelle.
8. KONTUR – Aktivieren (drücken) Sie diesen Schalter, um niedrige und hohe Frequenzen um +3 dB zu
verstärken. Lösen Sie den Schalter für maximale Leistung oder ein flacheres Ansprechverhalten bei
Live-Auftritten.
9. ERDUNGSSCHALTER – Drücken Sie diesen Schalter, um Brummgeräusche oder Rauschen zu
reduzieren.
*
Hinweis: Mikrofone, Mixer und Kabel sind nicht im Lieferumfang enthalten.
Mixer*
Stromversorgung
Stromversorgung
Mikrofone *
Lautsprecher
Lautsprecher
Ringschraube
Staubabdeckung
Aufhängepunkt
Beispiel:
MONTAGE:
Dieser Lautsprecher sollte seinem
Maximalgewicht entsprechend auf einem
Bodenstativ montiert oder an den
Aufhängepunkten aufgehängt werden
(M10 x 1.5PH, 30mm Länge) (siehe
Beispielbild). Mehrere Lautspreche
r
vertikal aufzuhängen ist NICHT
empfehlenswert.
1
2
3
44
55
6
7
9
8

Alto ts115a truesonic Specifications

Power

output power continuous	400 W
output power peak	800 W
power supply voltage	100-120V/220-240V
power supply frequency	50/60 Hz
inrush current at initial switch-on	3.61 A
inrush current after power supply interruption	3.91 A

Audio Specifications

crossover frequency	2 kHz
max SPL continuous	122 dB
max SPL peak	125 dB
frequency response	48 Hz – 18 kHz

Driver Specifications

low frequency driver size	15" (381 mm)
low frequency voice coil	2" (51 mm)
high frequency driver size	1" (25 mm)

Connectivity

input connector	1/4" TRS or XLR
link connector	XLR

Weight and Dimensions

dimensions (H x W x D)	26.7" x 16.9" x 15.2" (679 mm x 430 mm x 385 mm)
weight	48.6 lbs (22 kg)
